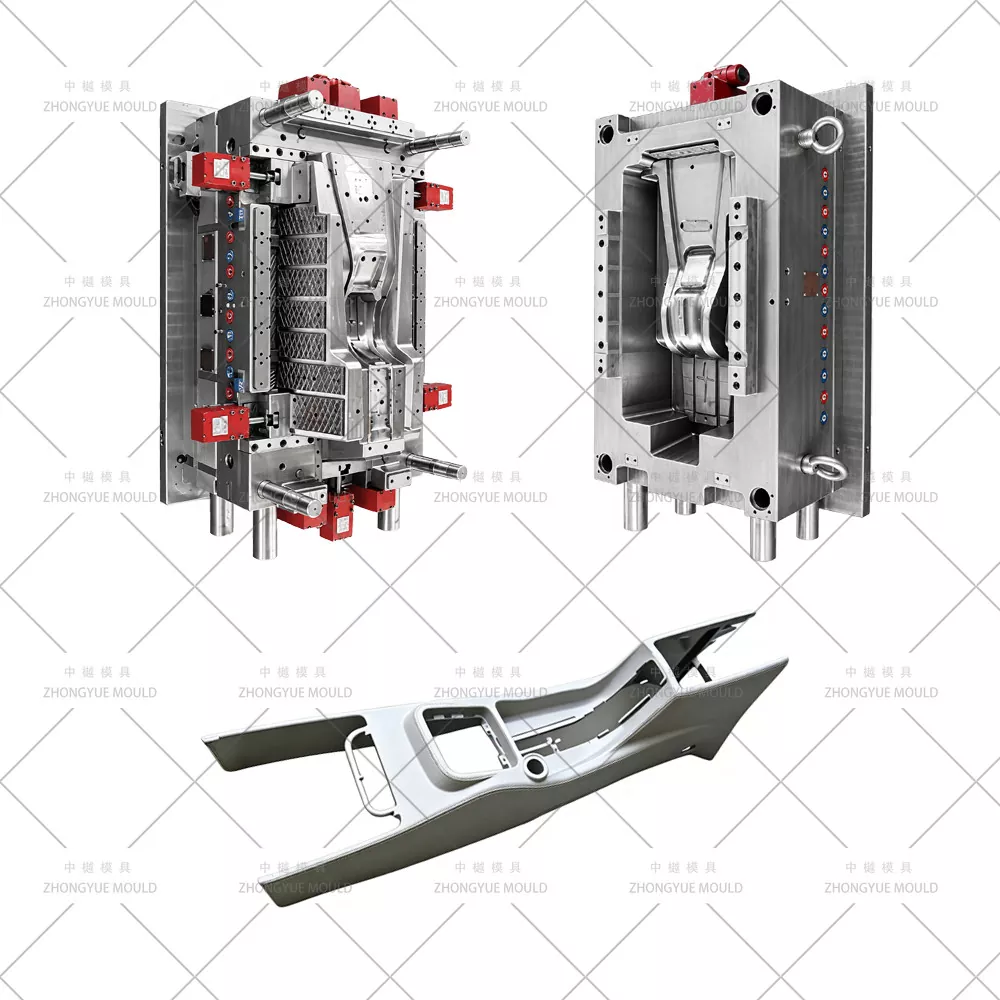

Automotive Center Console Form

Automotive Center Console Form – Custom Car Center Console / Interiörtrim Injection Mold Tillverkare

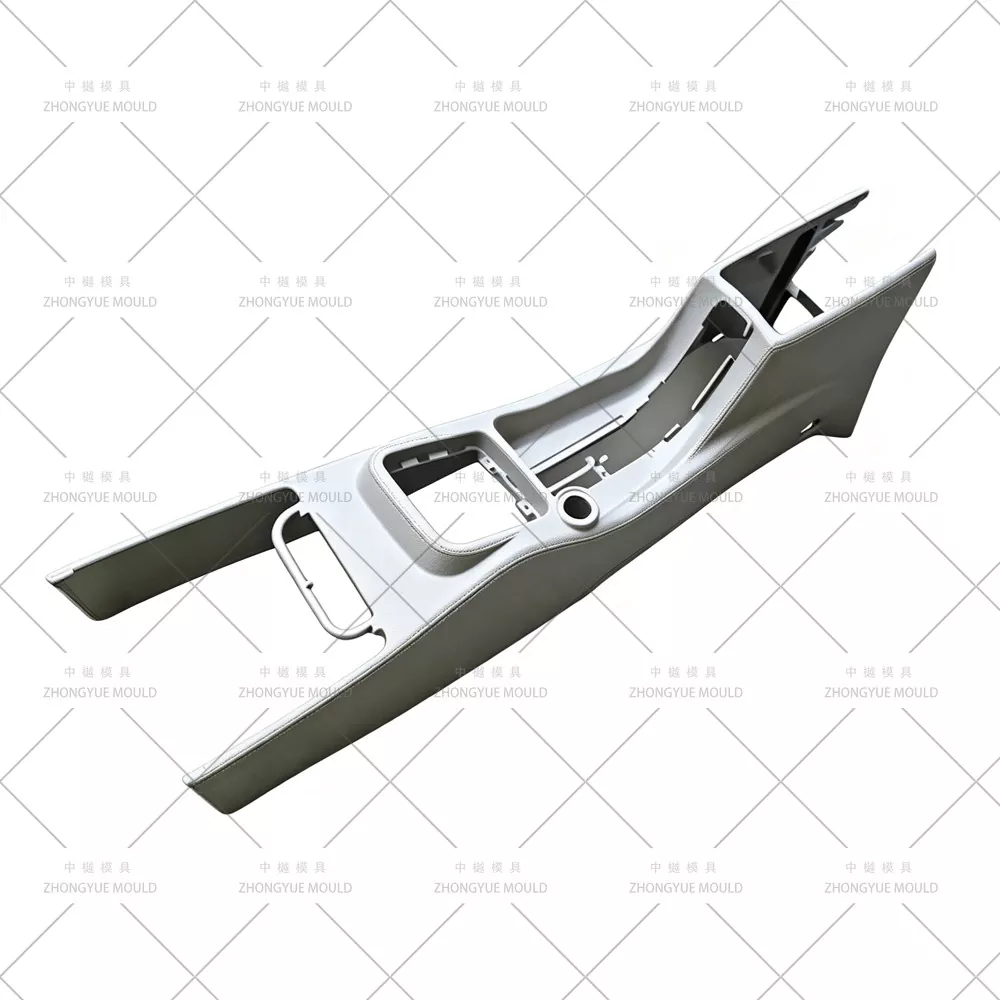

ZHONGYUE MOULD är en professionell kinesisk tillverkare av formsprutningsformar som levererar formsprutningsformar för fordonscenterkonsoler/sprutformar för bilcentrumkonsoler (inredningsformar) till globala leverantörer av Tier-1-bildelar och OEM-tillverkare. Mittkonsolen – som består av den övre dekorativa panelen (med omkopplare, USB-portar, växlingsram) och den nedre förvarings-/behållaren och armstödsstrukturen – är typiskt gjuten i ABS, PC+ABS eller PP-T20, med matt läder (VDI 27–36) på synliga ytor och valfria pianosvarta spegelglas (s1-gloss 3 eller 6-zoner) soft-touch TPE/TPU övergjutning. Våra gjutformar har flervinklade lyftare för djupa underskärningar av förvaringskärl, hydrauliska eller vinklade slider för luftventilsutskärningar och mugghållarförsänkningar, balanserad kylning nära tjocka monteringsknoppar och förfinad avskiljningslinjekontroll för ett felfritt inre utseende.

Från personbils mittkonsol övre och nedre enheter, SUV-armstödsbaser med breda konsoler, till växlingsramar för växlingsramar, vi tillhandahåller fullständig DFM-granskning och Moldflow-simulering innan stålskärning.

Specifikationer:

Gör ditt nästa Automotive Center Console Mould-projekt ljusare!

Typiska Center Console / Interiör Trim delar vi verktyg

Viktiga formtekniska höjdpunkter för Center Console-formar

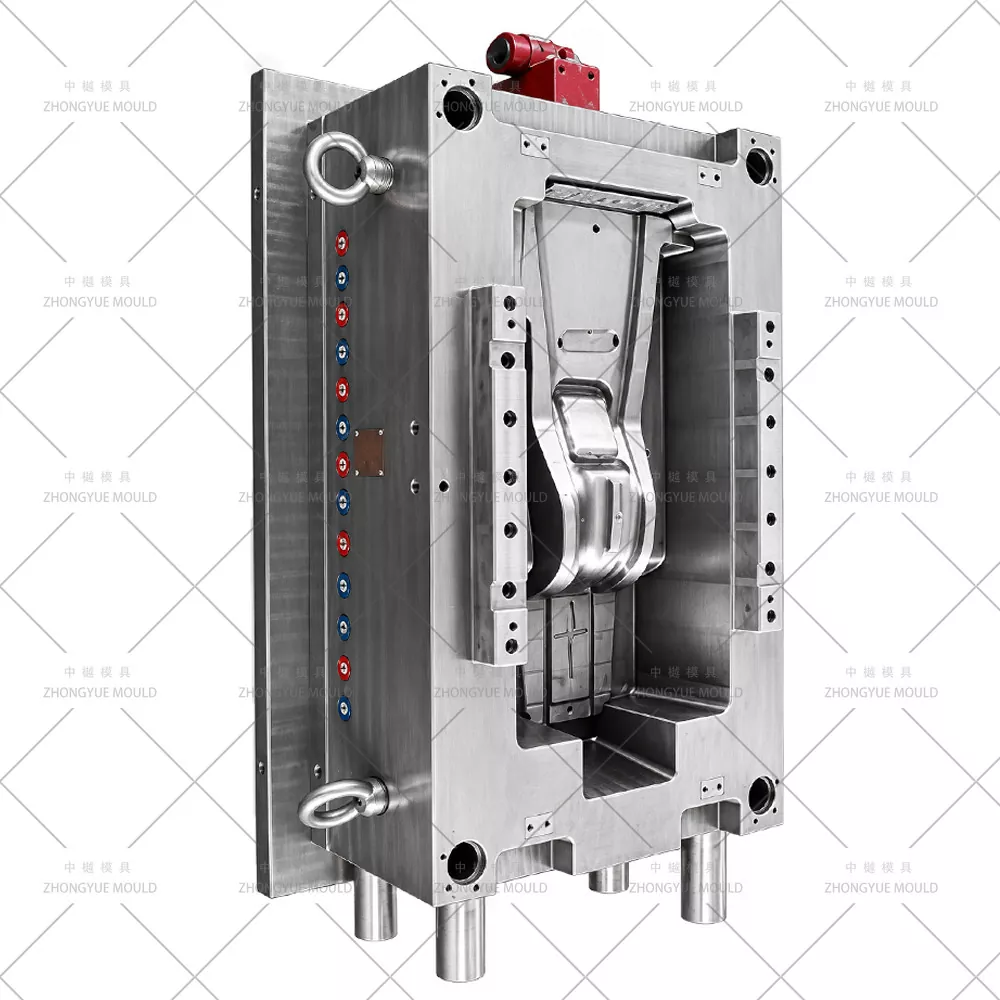

Dubbel ytfinish i en form— Matt kornzon: 718H/2738HH kavitet VDI 27–36 (Mold-Tech / YS-mönster) direkt etsad; Piano-svart / krom-plåt zon: S136 (HRC 48–52) spegelpolerad SPI A1/A2 med utbytbar insats för logotyp/artikelnummer.

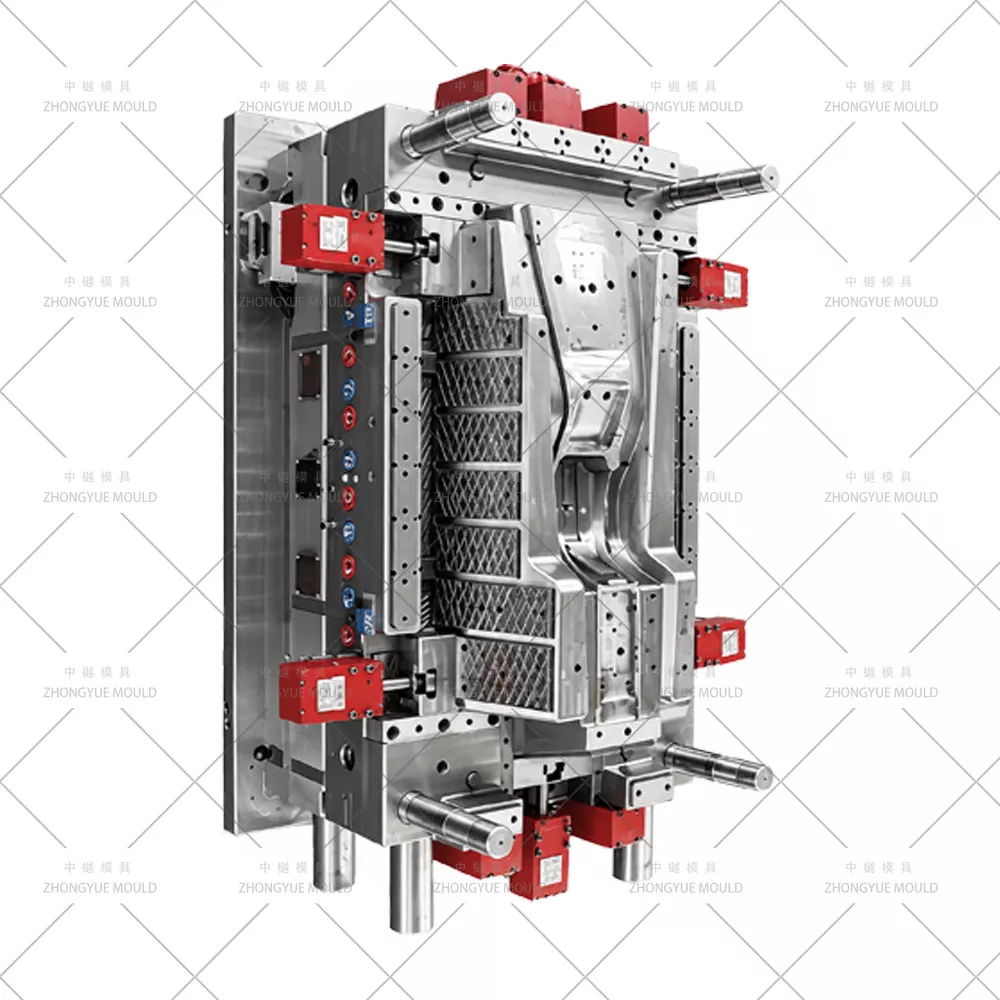

Multi-Lifter & Slide System för djupa underskärningar— Lyftare för förvaringsfackets inre underskärningar, vinklade stiftslider eller minihydraulik för mugghållarens urtag, ventilationsficka och USB-uttag; glidstörningar kontrolleras i 3D-montering.

Krympkompensation för invändig plast— ABS-krympning ~0,4–0,7 %; PC+ABS ~0,5–0,7 %; PP-T20 ~1,0–1,5 %; Formflödeskontrollerad hålighetsdimensionering, särskilt på långa dekorativa paneler som är benägna att skeva.

Dold ubåt/kantport på icke-synlig fläns— Portrest gömd på baksidan/bottenflänsen; kall löpare vanlig för inre formar med en hålighet; varmlöpare (öppen eller ventil) tillgänglig för högkav eller målade delar för att minska svetslinjer.

Optimerad kylning för tjocka bossar och långa paneler— Baffel + bubblare + BeCu-insatser nära tjocka monteringsbussar & myntfackfördjupning; flerzons temperaturkontroll för att minimera sjunker på matt yta.

Familjeformalternativ (övre + nedre konsol/ram)— Där cykeltiderna stämmer överens kan vi designa familjeformar (varning: sjunkrisk på tjocka sektioner – utvärderas från fall till fall via Moldflow).

Vår formtillverknings- och valideringsprocess

Projekt Kick-off & DFM Review— Analysera väggtjocklek (typiskt 2,0–3,0 mm), dragvinkel per korn (≥1,5° för VDI 30+), lyftarslag för underskärning av behållaren, möjlighet till grind och utkastning; föreslå förbättringar för att undvika diskbänk/svetslinje på synligt matt ansikte.

Mögelflödessimulering (Moldflow)— Fyllningsmönster, svetslinjeposition (skjuts till dold fläns/baksida), klämkraft, kylningslikformighet och förutspådd varp för lång dekorativ panel.

Godkännande av 3D-formdesign— Fullständig montering med kyllayout, lyft-/sliddetalj med interferenskontroll, texturzon och spegelpolerad zondefinition, ventilationsstrategi.

Precisionsbearbetning— Höghastighets CNC grov/finish, djuphålsborrning för kylning, Sodick/Charmilles EDM för fina utskärningar och texturgravering; S136 insatt spegelpolering.

T1 Trial & Correction— Kör på egen maskin; tillhandahålla testvideo + CMM-dimensionell rapport + provdelar för godkännande.

Slutlig förpackning och leverans— Gasfritt fodral, bruksanvisning för formen, reservdelslista (extra lyftfjädrar, ejektorstift), värmebehandling och stålcertifikat.

Varför välja ZHONGYUE-FORM för din mittkonsolform?

Erfarenhet av bilinredning och exteriör— Stötfångare, stänkskärm, dörrpanel, instrumentbräda och mittkonsolsformar byggda internt

Intern DFM & Moldflow-rapport— Identifiera fyllnings-/varp-/sänkrisker och optimera före stålskärning; kontrollera gap/spolpassning med IP & tunnel

Dubbelfinish (Grain + Piano Black)— S136 spegelpolerad insats + texturerat 718H-hålrum i samma form; 2K/övergjutning designstöd

Strikt kvalitetskontroll och transparenta framsteg— Veckovisa bearbetningsfoton, CMM-inspektion, T1-provgodkännande före leverans

Exportera erfarenhet— Formar skickas till Europa, Nordamerika, Sydamerika, Sydostasien

1-års garanti på formen + reservdelar (lyftare, fjädrar, stift)

Vanliga frågor

F: Kan du forma både den övre dekorativa panelen och den nedre behållaren som en familjeform?

S: Det är möjligt när cykeltider och väggtjocklek är kompatibla — vi utvärderar från fall till fall via Moldflow, eftersom tjocka nedre kärlsektioner kan orsaka sjunker om de slussas från samma löpare. Ofta är de byggda som två separata formar med ett hålrum för bättre kvalitetskontroll.

F: Stöder du pianosvarta (högglans) zoner och matt korn i en form?

A: Ja. Vi använder S136 spegelpolerad insats (SPI A1/A2) för högblanka områden och 718H/2738HH texturerad hålighet (VDI 27–36) för matta zoner, med tydligt definierade skiljelinjer.

F: Vilken heta löpare rekommenderar du för mittkonsolformar?

S: Många invändiga konsoler kör cold runner med dold ubåtsport. För målade eller mycket högt utseende detaljer där svetslinjer är kritiska, kan vi integrera en öppen eller sekventiell ventilport varmlöpare (YUDO/SYNVENTIVE/Mold-Master).

F: Vad behöver du för en offert?

S: 3D-delmodell (STP/IGS/X_T), målmaterial (ABS / PC+ABS / PP-T20), årlig volym / kavitationspreferens (1×1 eller familj), din injektionsmaskins platta data, ytstruktur och högglanszonspecifikation om någon.

Begär en offert för din Automotive Center Console Form

Skicka din mittkonsol 3D-modell (STEP/IGS/X_T) och projektkrav. ZHONGYUE MOLD kommer att tillhandahålla en gratis DFM-rapport + formflödessammanfattning + formell offert inom 24–48 arbetstimmar.
