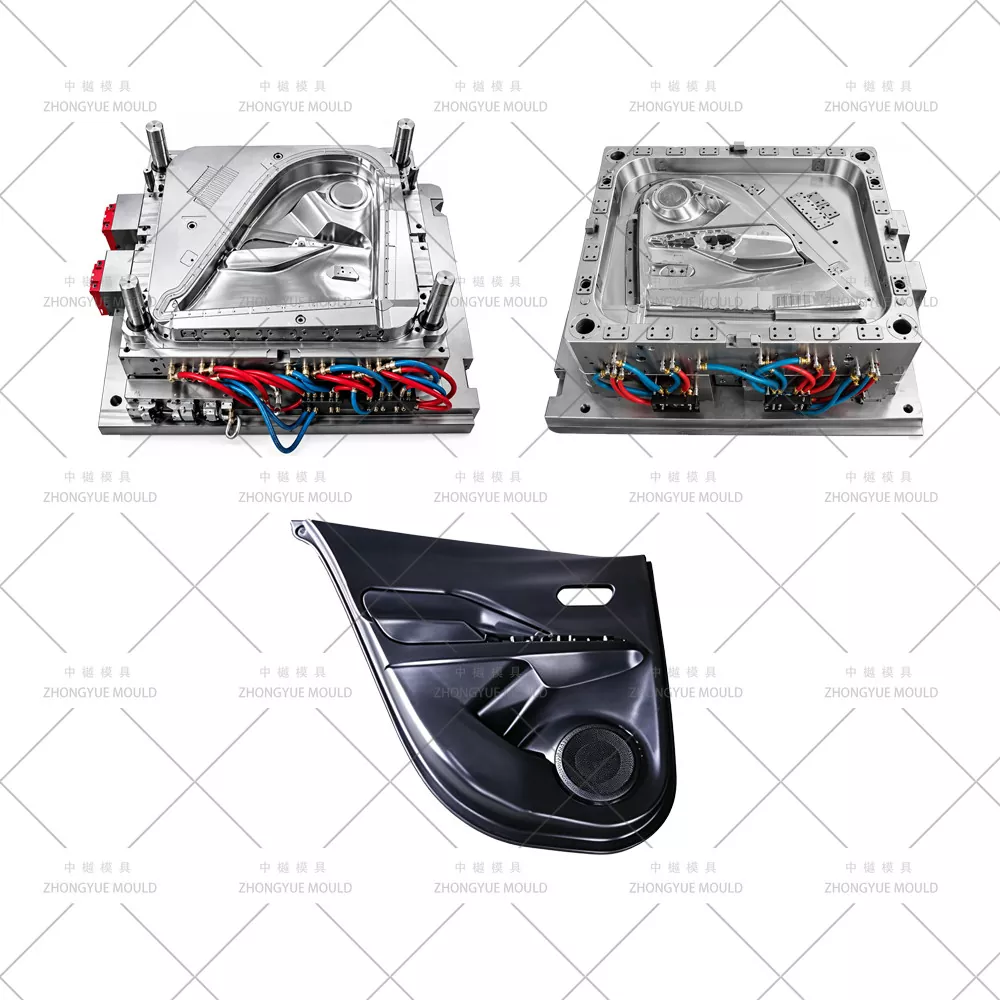

Dörrpanelform för fordon

Form för dörrpaneler för bilar – Anpassad bildörrbeklädnadspanel / Innerdörrsbräda Formsprutningsformtillverkare

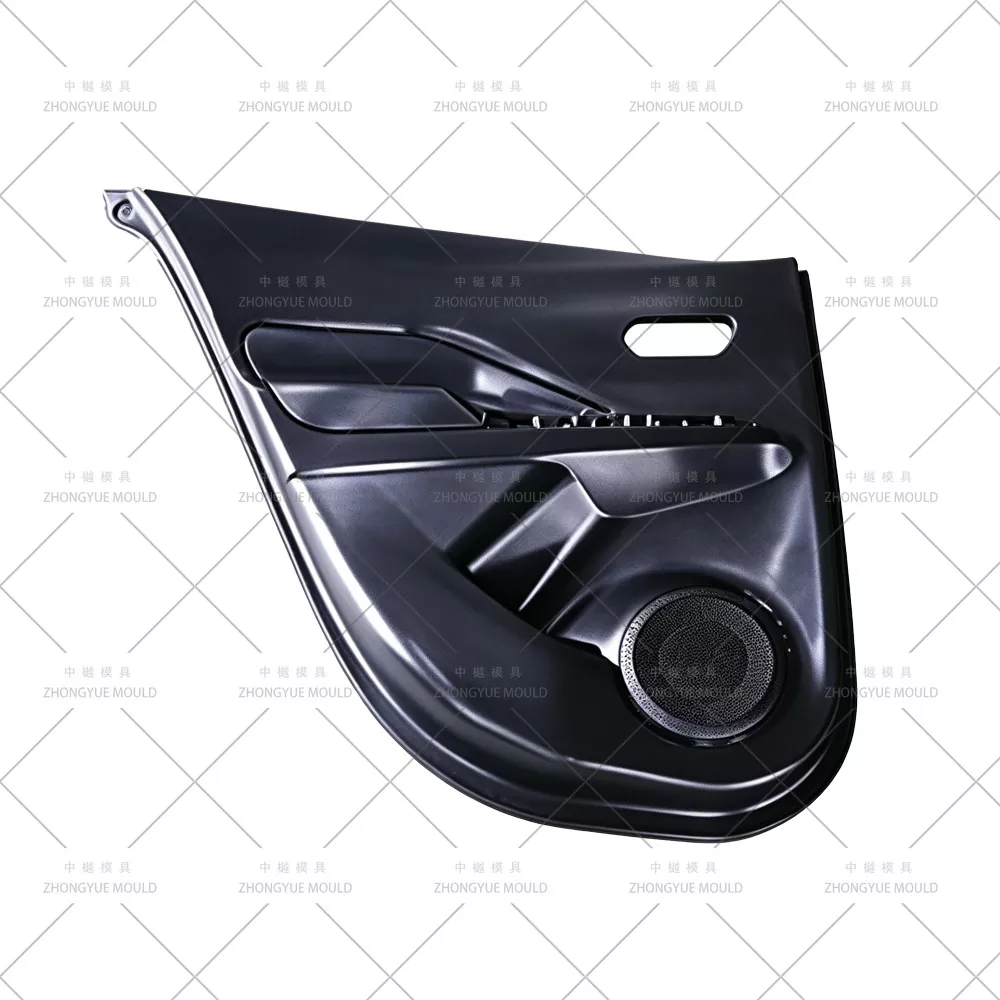

ZHONGYUE MOLD är en professionell kinesisk tillverkare av formsprutningsformar som levererar formsprutningsformar för bildörrpaneler för bildörrar (Inner Door Board Formar) till globala leverantörer av Tier-1-bildelar och OEM-tillverkare. Dörrpanelen integrerar armstöd, kartficka (förvaringsfack), högtalarring, brytarramsmontering och flera snäppfäste clips - de flesta är gjutna i PP+EPDM-Talc (PP-T20/T30) med den synliga A-ytan VDI-kornad (matt läderstruktur), och valfria piano-look-dekorativa (ABschrome) eller SPCerts (ABschrome) gjutna separat eller som en två-shot/överform. Våra dörrpanelformar har sekventiella ventilportar (SVG) varma löpare (6–10 droppar) för att eliminera svetslinjer på den korniga ytan, flera hydrauliska lyftare/vinklade ejektorblock för kartfickors underskärningar, kvävefjäderassisterad utkastning och zonerad kylning för varpkontroll på 700–1100 mm spännpaneler.

Från främre dörrbeklädnadspaneler (L/R), bakdörrbeklädnadspaneler, till separata armstöds-/kartfickor, vi tillhandahåller fullständig DFM-granskning och Moldflow-simulering innan stålskärning.

Specifikationer:

Få ditt nästa dörrpanelsprojekt för bilar ljusare!

Typiska dörrpaneler / trimdelar vi verktyg

Key Mould Engineering Highlights för dörrpanelsformar

Sequential Valve Gate (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master — 6–10 droppar med stegvis öppen/stängning för att trycka svetslinjer till den dolda bakre flänsen/innerribban, vilket bevarar den korniga A-ytans utseende.

Flera hydrauliska lyftare och vinklade ejektorblock— 4–8+ lyftare för kartficka inre underskärning & armstödsfördjupning; kvävefjädrar på stora lyftare för att förhindra utmattning; minihydraulikcylindrar för brytarramsutskärningar vid behov.

Krympkompensation för PP-Talc & ABS/PC+ABS— PP-T20-krympning ~0,8–1,3%(MD)/1,0–1,5%(TD); ABS ~0,4–0,7%; Formflödeskontrollerad hålighetsdimensionering, speciellt på breda paneler för att kontrollera varp och gap till dörrskal/A-stolpe.

Matte Grain + Valfri Piano-Black / Chrome Insert Zone— Cavity VDI 27–36 läder/matt grain (Mold-Tech / YS) direkt etsad på 718H/2738HH; S136 (HRC 48–52) spegelpolerad insats för högblank dekorlist — tydligt avdelad skiljelinje.

Zonad djupkylning för varpkontroll— Baffel Ø8–12 mm + bubblare + BeCu-insatser nära tjocka klämmor och armstödsmontering; 4–6 isolerade vattenkretsar (ΔT ≤ 3–4℃) över vänster/mitten/höger zoner.

1+1 spegelrumsalternativ (L+R för symmetriska dörrpaneler)— Balanserad varmlöpare eller Y-grenad kalllöpare; för asymmetriskt utformade paneler vanligtvis en hålighet (L & R anges som matchat par).

Dold ubåtsport på baksidan / inre revben— Portrest helt dold från A-ytan; kall löpare sällsynt förutom proto — varm droppe föredrages.

Vår formtillverknings- och valideringsprocess

Projekt Kick-off & DFM Review— Analysera väggtjocklek (typ 2,5–3,5 mm), dragvinkel per korn (≥1,5° för VDI 30+), lyftarslagsinterferens för kartficka och armstöd, möjlighet till grind och utkastning; föreslå förbättringar för att undvika sänka/svetslinje på A-yta.

Mögelflödessimulering (Moldflow)— Fyllningsmönster, svetslinjeposition (tryckt bakåt/fläns), klämkraft, kylningslikformighet och förutspådd varpstorlek för bred PP-Talc-panel.

Godkännande av 3D-formdesign— Full montering med kyllayout (zonade kretsar), SVG-balansering av varma löpare, 4–8+ lyft-/sliddetalj med interferensanimering, textur och spegelblank zondefinition.

Precisionsbearbetning— Storformat höghastighets CNC grov/finish, djuphålsborrning för kylning, Sodick/Charmilles EDM för fina lyftarslitsar och texturgravering; S136 spegelpolering & VDI-kornetsning.

T1 Trial & Correction— Kör på egen maskin; tillhandahålla testvideo + CMM-dimensionell rapport + provdel för godkännande; kolla kartfickan och klippingrepp.

Slutlig förpackning och leverans— Gasningsfritt kraftigt hölje, bruksanvisning för form, reservdelslista (lyftfjädrar, ejektorstift, tätningar), värmebehandling och stålcertifikat.

Varför välja ZHONGYUE MOLD för din bildörrpanelform?

Erfarenhet av fordonsinredning— Dörrpanel, stänkskärm, dörrpanel, mittkonsol och dörrpanelformar byggda internt med storformat 5-axlig CNC och djuphålsborr

Intern DFM & Moldflow-rapport— Identifiera fyllnings-/varp-/sänkrisker och optimera före stålskärning; verifiera mellanrum/spolning mot dörrskal & pelare

SVG Hot Runner & Multi-Lifter Expertise— YUDO/SYNVENTIVE/Mold-Master-integration; kvävefjäderlyftare; design med vinklat ejektorblock

Strikt kvalitetskontroll och transparenta framsteg— Veckovisa bearbetningsfoton, CMM-inspektion, T1-provgodkännande före leverans

Exportera erfarenhet— Formar skickas till Europa, Nordamerika, Sydamerika, Sydostasien

1-års formgaranti + reservdelsförsörjning (lyftfjädrar, tätningar, stift)

Vanliga frågor

F: Gör du både främre och bakre dörrpanelformar — och kan vänster och höger vara 1+1 spegelhålrum?

A: Ja. Vi designar L/R-formar med enkel hålighet (vanligt för asymmetriskt utformade paneler) och 1+1 spegelhålrumsformar för symmetriska mönster för att dubbla uteffekten per skott. Fram och bak anges separat eftersom de skiljer sig i storlek och funktioner.

F: Vilket hot runner-system rekommenderar du för dörrpanelsformar?

S: Sekventiell ventilsluss (SVG) varmlöpare med 6–10 droppar (YUDO/SYNVENTIVE/Mold-Master) rekommenderas starkt – den låter dig stegvis fylla för att skjuta svetslinjer till osynliga områden, vilket är avgörande för kvalitet på kornig A-yta.

F: Kan du uppnå matt korn OCH pianosvart högglans i en form?

A: Ja. Vi använder S136 spegelpolerad insats (SPI A1/A2) för högblank dekorativ zon och 718H/2738HH texturerad hålighet (VDI 27–36) för matt huvudpanel, med tydligt definierad avskiljning mellan zonerna.

F: Vad behöver du för en offert?

A: 3D-delmodell (STP/IGS/X_T), målmaterial (PP-T20/T30 / ABS etc.), årlig volym/kavitationspreferens (1×1 eller 1+1), din injektionsmaskins platta data, ytstruktur och högglanszonspecifikation om någon.

Begär en offert för din bildörrpanelform

Skicka din dörrpanel 3D-modell (STEP/IGS/X_T) och projektkrav. ZHONGYUE MOLD kommer att tillhandahålla en gratis DFM-rapport + formflödessammanfattning + formell offert inom 24–48 arbetstimmar.
