Interiör- och exteriördetaljer för bilar – som A/B/C-stolpar, fönsterlister, dörrbälteslister och slitplåtar – bestämmer inte bara fordonets visuella kvalitet utan påverkar också direkt karossens tätning och monteringsprecision. Eftersom dessa delar vanligtvis är långa, tunnväggiga och har komplexa snäpppassade klämmor eller monteringsflikar på baksidan, är konventionell formsprutning mycket benägen att böjas, böjas och synliga sjunkmärken. Använd därför en hög precisionBiltrimformär den grundläggande baslinjen för att säkerställa dimensionsstabilitet och minska produktionscykeltiderna.
Nedan är de centrala tekniska specifikationerna för biltrimformarna som tillverkas avTaizhou Zhongyue Mould Co., Ltd., organiserad för snabb upphandlingsreferens:
| Parameter / Artikel | Specifikationer & tillval |

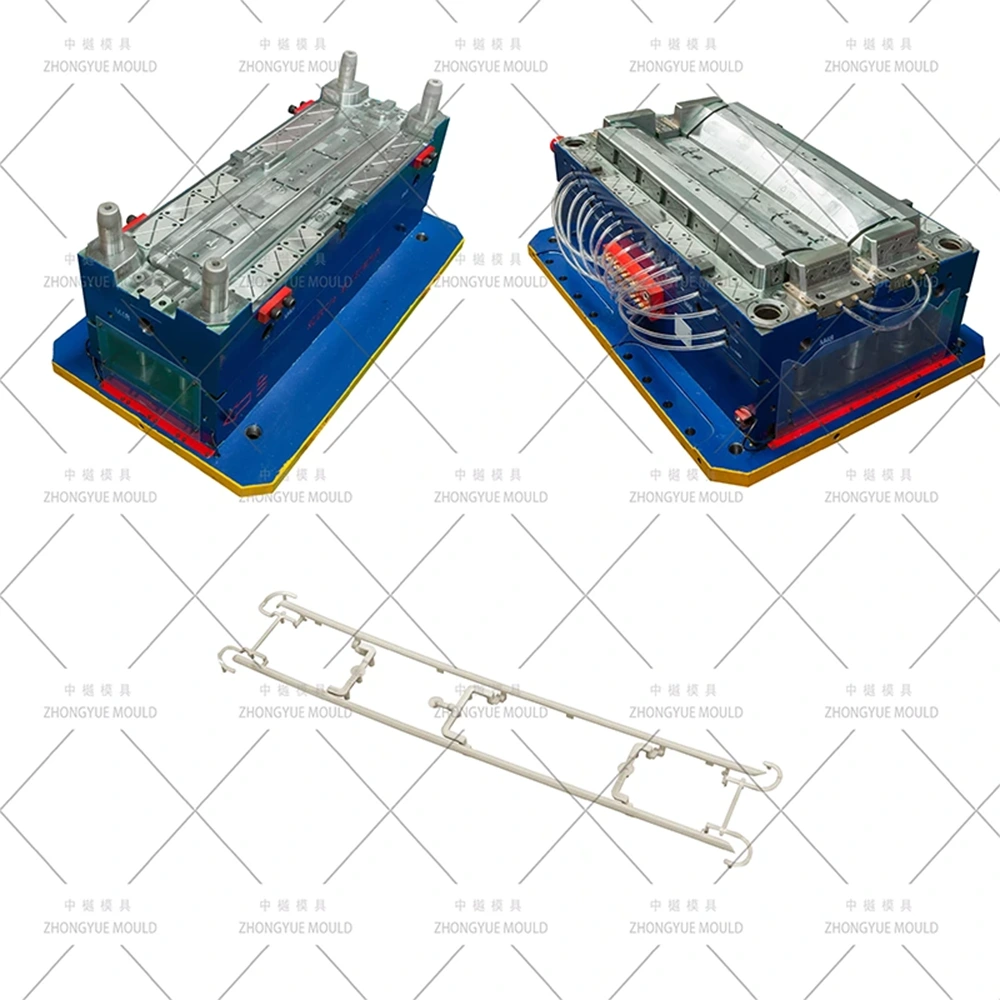

| Formens namn | Automotive Trim Strip / Garnering Injection Mould (Automotive Trims Mould) |
| Kavitetsstål | 718H (HRC 33–38) eller 2738HH för texturering; S136 (HRC 48–52) för spegelkrom |
| Kärnstål | 718H, P20 eller H13 (nitrerad) |
| Slides & Lifters | H13 nitrerat eller SKD61 verktygsstål |
| Formbas Standard | LKM, DME, HASCO eller egendesignad standard (Vikt: 0,8T – 3,5T) |
| Kavitetskonfiguration | 1×1 (enkel hålighet), 1+1 (symmetriskt vänster/höger par), 2+2 eller 4 hålrum |
| Löparsystem | Balanced Cold Runner (Y-gren) eller Hot Runner (YUDO/Synventive open drop) |
| Porttyp | Hidden Submarine (Latent) gate, Fan gate, eller Hot Drop direkt gate på baksidan |
| Utkastningssystem | Ejektorstift + små vinklade lyftare + mini hydrauliska glidmekanismer |
| Ytfinish | Cavity VDI 27–36 matt läder ådring / MT textur; S136 SPI A1/A2 spegelpolering |
| Formningspolymerer | PP-T20 (talkfylld), ABS, PC+ABS, TPO (exteriör svart), ABS av pläteringskvalitet |
| Designprogramvara | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Toleransprofil | Allmänt: ±0,05 mm; Clip Pitch: ±0,1 mm; Böjning: ≤0,3–0,5 mm per 500 mm längd |
| Produktions ledtid | 30–50 dagar (från godkännande av 3D-formdesign till T1-prover) |
För att ta itu med de naturliga geometriska sårbarheterna hos långa, tunna bildetaljer, måste specifika strukturella designåtgärder implementeras:
• Symmetriska multikavitetslayouter: De flesta bildetaljer är symmetriska vänster och höger delar (t.ex. A-stolpar på förar- och passagerarsidan). Genom att använda en 1+1 kavitetslayout kombinerad med en balanserad kall Y-gren eller varmdroppslöpare säkerställs identiska fyllningstider och enhetligt insprutningstryck över båda kaviteterna.
• Dolda ubåtsportar:För att garantera ett felfritt synligt utseende (A-yta) fritt från portrester, använder formen ubåts- eller latenta portar. Dessa är konstruerade på den inre flänsen eller bakre strukturella ribborna och är designade för att automatiskt klippa sig vid formseparering.
• Avancerade lyft- och glidmekanismer:Trimdelar innehåller dussintals strukturella snäpppassade clips på baksidan. Formen innehåller mini-vinklade lyftare och hydrauliska slider tillverkade av nitrerat H13-stål för att rensa dessa komplexa underskärningar smidigt utan att orsaka dragmärken eller deformation av delar.
• Exakt krympkompensation:Material som polypropen med 20 % talk (PP-T20) visar riktningskrympningsvariationer (~0,8–1,3 % i flödesriktningen och ~1,0–1,5 % i tvärriktningen). Formhålighetens dimensioner skalas ojämnt under designen för att förhindra långvarig längsgående böjning.
• Zoninställda kylkretsar:Obalanserad kylning orsakar kraftiga skevheter i smala delar. Formen innehåller djupa oberoende kylkanaler (∅6–10 mm) längs kavitetens längd, kompletterade med berylliumkoppar (BeCu)-insatser nära tjocka monteringslister för att påskynda värmeavledning.
Automotive trimskräver specialiserade plasthartser och matchade ytbehandlingar av formstål beroende på deras placering och estetiska funktion:
• Inredningskomponenter med matt textur:Delar som A/B/C stolpgarnering och dörrtröskelsparkplattor kräver låg glans och reptålighet. Dessa är vanligtvis gjutna av PP-T20 eller ABS. Förhärdat 718H- eller 2738HH-stål väljs för att formkaviteten ska reagera optimalt på kemisk syraetsning eller lasertexturering, vilket ger ett VDI 27–36 läderkorn. Dragvinklar måste öppnas generöst (minst 1,5° per VDI-grad) för att undvika repor under utkastning.
• Exteriör högglans och kromdelar:Delar som fönsteromfattningar eller accenter av kylargrill använder TPO, PC+ABS eller ABS av pläteringskvalitet. Dessa kräver genomhärdade S136 rostfria håligheter polerade manuellt till en SPI A1/A2 spegelfinish. Alla mikroskopiska tomrum i stålet förstoras efter galvanisering, vilket gör förstklassig stålrenhet och specialiserad renrumspolering obligatoriskt.
Innan något verktygsstålblock skärs, utförs digitala valideringsgranskningar för att minimera konstruktionsfel och sena tekniska förändringar:
DFM (Design for Manufacturability) Review
Det här steget utvärderar väggtjocklekens konsistens (optimalt inom 2,0–3,0 mm för automatisk trimning), dragtillgänglighet, placering av skiljelinje och lyftens slagavstånd för att fånga upp potentiella sjunkmärken eller korta skott tidigt.
Moldflow Simuleringsanalys
1. Simulerar utbredning av smältfronten för att fastställa de bästa portplatserna, trycker luftfällor och svetslinjer till dolda bakre flänsar.
2. Beräknar krav på klämkraft för att eliminera skiljelinjens blixt vid långa högtrycksinjektioner.
3. Genomför volymetrisk krympnings- och avböjningsanalys för att förutsäga böjtendenser, vilket gör det möjligt för designers att tillämpa motdeformationsjusteringar direkt på formens geometri.
Vårt tillverkningsomfång täcker hela det tekniska utbudet av vanliga inrednings- och exteriörprofiler för bilar:
| Komponenttyp | Vanliga substrat | Primärt mögeldesignfokus |
| A / B / C Pelare Garnering | PP-T20, ABS | 1+1 L/R kavitetslayout; enhetlig VDI matt läderstruktur; komplexa klämbosslyftare; dold undergrind. |
| Fönster Surround Trim | Exteriör TPO, Chrome ABS | S136 kavitetsblock; ultraexakt skiljelinjekontroll för att förhindra blixt; nötningsbeständigt stål för TPO-formuleringar. |
| Skav / sparkplatta | PP+EPDM, ABS | Hög slitage textur gravyr; balanserad kylning för tjock-till-tunna revbensövergångar; 1+1 eller 2-kavitetskonfigurationer. |
| Grill ljusa accenter | Plätering av ABS | SPI A1 spegelpolerad hålighet; tveksamhetsfria löparvägar; minimala vittnesrader; enkavitetsinställningar. |
| Takräcke / vindruta trim | TPO, PP+EPDM-T20 | Smal stabilisering av tunna remsor; flera kylzoner för att förhindra båge; exakt inriktning för perfekt kroppsgapmatchning. |
Grundades 2015,Taizhou Zhongyue Mould Co., Ltd.är en högteknologisk kinesisk tillverkare och leverantör av formsprutningsformar belägen i Huangyan, Taizhou, Zhejiang-provinsen – allmänt erkänd som "Mould Town of China". Vår moderna produktionsanläggning täcker en yta på över 10 000 kvadratmeter.
Driven av vår kärnfilosofi, "Kvalitet gör framtiden, fokus skapar professionell", tillhandahåller Zhongyue omfattande end-to-end-lösningar, inklusive design och tillverkning av plastformar, produktutvecklingsstöd och massproduktionsformsprutning. Vi har en mycket stabil ingenjörsavdelning där över 70 % av våra kärntekniker har 10+ års direkt branscherfarenhet. Företaget har ISO 9001 kvalitetsledningscertifiering och driver höghastighets-CNC-bearbetningscenter, precisions-EDM-maskiner och koordinatmätmaskiner (CMM) för att möta de strikta exportverktygsstandarderna från internationella Tier-1-bildelsleverantörer och OEM-tillverkare.
Zhongyue Mold tillämpar rigorös milstolpehantering på allaBiltrimformprojekt:
1. Projekt Kick-off & DFM granskning (dagar 1–3): Teknisk granskning av deldata, bestämning av skiljelinjer, grindpositionering och slidlayouter, följt av leverans av en omfattande DFM-rapport.
2. Formflöde & 3D-strukturdesign (dag 4–12): Köra formsprutningssimuleringar för att optimera fyllningsmönster. Genererar fullständiga 3D-monteringsmodeller (UG NX / CATIA) för slutlig kundsignering.
3. Precisionsverktygsbearbetning (dagar 13–35): Utförande av höghastighets-CNC-grovbearbetning och finbearbetning, djuphålspistolborrning för kylvattenledningar, EDM för fina clipsfördjupningar och slutlig specialiserad VDI-texturering eller S136 manuell spegelpolering.
4. T1-formförsök och dimensionsvalidering (dagar 36–42): Kör det första formprovet på våra interna formsprutningspressar. Fångar livesamplingsvideor, genererar en komplett CMM-dimensionell rapport och skickar gratis T1-plastprover till kunden via expressbud.
5. Mögeljustering och exportförpackning (dagar 43–50): Genomförande av mindre justeringar baserat på provverifiering. Applicera rostskyddsbeläggningar, packa formen i en gasningsfri exportlåda av trä och frakta den tillsammans med tekniska scheman och ett 5 % specialtillverkat reservdelspaket.
F1: Kan din fabrik bygga både vänster (L) och höger (R) symmetriska trimdelar i en enda form?
A: Ja. De flesta symmetriska pelargarneringarna, slitplåtarna och midjekanterna för fönster är designade i en 1+1-hålighetskonfiguration (eller 2+2 för små remsor). Detta säkerställer identiska cykeltider, materialegenskaper och färgkonsistens mellan båda delarna samtidigt som produktionen per skott fördubblas.
F2: Hur förhindrar du att långa, slanka plastlister vrids eller böjer sig efter utkastning?
S: Vi motverkar böjning genom att utföra omfattande Moldflow-varpanalyser under designstadiet. Vi tillämpar ojämn krympningsskalning baserat på den specifika hartskvaliteten (t.ex. PP-T20) och integrerar flera oberoende, zonindelade kylkretsar (bafflar och bubblor) för att utjämna termisk kontraktion över kärnan och kaviteten.
F3: Vilket verktygsstål rekommenderar du för högblanka, förkromade exteriördetaljer?
S: Vi rekommenderar strängt genomhärdat S136 rostfritt stål (värmebehandlat till HRC 48–52). S136 ger den materialtäthet och korrosionsbeständighet som krävs för att uppnå en felfri SPI A1/A2 spegelpolering, vilket säkerställer att de gjutna delarna förblir fria från grop eller ytkrusningar efter galvanisering.
F4: Vilken grad av transparens erbjuder du köpare under verktygstillverkningsfasen?
S: Vi upprätthåller tydlig spårningskommunikation. Projektingenjörer tillhandahåller detaljerade veckovisa framstegsrapporter med stöd av högupplösta foton och videor av de aktiva bearbetningsstegen. För T1/T2-formförsök stöder vi länkar för livevideostreaming så att ditt team kan observera test- och utmatningsprocessen i realtid.
F5: Vad är ditt standardgaranti- och komponentstödpaket för exportformar?
S: Vi tillhandahåller en omfattande 1-års garanti tillsammans med certifierade verktygslivsgarantier (t.ex. minst 500 000 skott för 718H stål). Dessutom skickar vi varje form med ett extra paket med 5 % kritiska reservdelar (inklusive ejektorstift, lyftfjädrar och interna tätningar) gratis för att förhindra produktionsstopp.
• Specialiserad fordonskompetens:År av beprövad erfarenhet av att utveckla stora stötfångare, instrumentpaneler, stolplister och ljusa remsor med högt utseende.
• Integrerad intern tillverkning:Alla faser – från DFM-generering och Moldflow-simuleringar till CNC-bearbetning, polering och spårgjutning – utförs under ett tak för att kontrollera kostnader och ledtider.
• Certifierad försörjningskedjans integritet:Vi köper spårbara, certifierade verktygsstål (som äkta LKM, ASSAB eller Groeditz) och hot runner-konfigurationer (YUDO, Synventive) som backas upp av materialcertifieringar.
• Exportkompatibel logistiksupport:Vi levererar helt kompatibla fumigationsfria trälådor, engelska tekniska scheman, detaljerade bruksanvisningar för formen och spårbara värmebehandlingsloggar.
En konstruerad, hög precisionBiltrimformbalanserar obefläckad kosmetisk estetik med långvarig mekanisk tillförlitlighet vid högvolymproduktion.Taizhou Zhongyue Mould Co., Ltd.kombinerar avancerade tekniska system, specialiserad Huangyan-verktygsinfrastruktur och strikta kvalitetskontrollprotokoll för att skydda dina monteringslinjer från vanliga formdefekter som blixt-, varp- och sjunkmärken.
Är du redo att optimera ditt nästa bilgjutningsprogram? Behagakontakta ossidag genom att skicka in dina trimkomponents 3D-modeller och måla årliga volymer. Vår ingenjörsdisk kommer att leverera en omfattande DFM-granskning och en formell, konkurrenskraftig kommersiell offert inom 24 till 48 arbetstimmar. Låt oss höja din tillverkningsprecision tillsammans.
-
