Artikelsammanfattning: A kylskåpsformär ett viktigt verktyg för att producera exakta, hållbara och visuellt konsekventa plastkomponenter som används i moderna kylapparater. Från dörrfoder och lådor till brickor, ramar, skåp och andra interiördelar, formdesign påverkar direkt dimensionsstabilitet, ytkvalitet, monteringsnoggrannhet, cykeltid och långsiktiga produktionskostnader. Den här artikeln förklarar hur en välkonstruerad kylform fungerar, vad tillverkare bör tänka på innan de beställer en, hur vanliga produktionsproblem kan förhindras och hur ZHONGYUE närmar sig skräddarsydda formlösningar för krävande kylskåpsapplikationer.
En kylform är ett precisionsverktygssystem som används för att tillverka plastkomponenter till kylar och frysar genom formsprutning. Till skillnad från enkla plastformar behöver kylverktyg ofta hantera stora deldimensioner, komplexa geometrier, snäva monteringstoleranser, krävande ytkrav och upprepade produktionscykler.
Moderna kylskåp innehåller många gjutna plastkomponenter. Dessa kan inkludera dörrfoder, kyllådor, frysboxar, skarpare lådor, brickor, ramar, hyllor, invändiga fack, skåprelaterade komponenter och andra strukturella eller funktionella delar.
Formens kvalitet påverkar direkt kvaliteten på den färdiga komponenten. Om kavitetsdimensionerna är felaktiga, kylsystemet är dåligt balanserat eller utkastningsstrukturen är olämplig, kan tillverkare uppleva skevhet, sjunkmärken, svetslinjer, korta skott, blixtar, dimensionsavvikelser eller svår montering.
För apparattillverkare är målet därför inte bara att producera en form som kan göra ett acceptabelt prov. Det verkliga målet är att utveckla verktyg som upprepade gånger kan producera stabila delar under tillverkning av stora volymer.
ZHONGYUE fokuserar på skräddarsydda gjutformslösningar utformade kring geometri, material, produktionsvolym, maskinförhållanden och kvalitetskrav för varje kylskåpskomponent.
Kylskåpskomponenter har ofta stora ytor och relativt komplicerade strukturer. Ett litet fel i verktyget kan bli ett betydande problem efter tusentals injektionscykler.
En korrekt konstruerad kylskåpsform kan hjälpa tillverkare att uppnå flera viktiga produktionsmål:
Dessa fördelar blir särskilt viktiga när en kylskåpsmodell tillverkas i hög volym. Även en liten defektprocent kan leda till betydande materialavfall, arbetskostnader, omarbetning och produktionsförseningar.
Av denna anledning bör formteknik betraktas som en del av den övergripande tillverkningsstrategin snarare än bara ett verktygsköp.
En enda kylskåpsproduktfamilj kan kräva många olika formar. Varje komponent har olika krav på storlek, styrka, utseende, transparens, dimensionell tolerans och montering.
| Kylskåpskomponent | Huvudsakliga produktionsöverväganden | Typiska kvalitetsproblem |
|---|---|---|
| Dörrfoder | Stor yta och dimensionsstabilitet | Böjning, krympning, ojämn väggtjocklek |
| Kylskåpslåda | Smidig rörelse och exakta mått | Deformation, blixt, ytdefekter |
| Crisper låda | Funktionell geometri och utseende | Vridning, svetslinjer, dålig transparens |

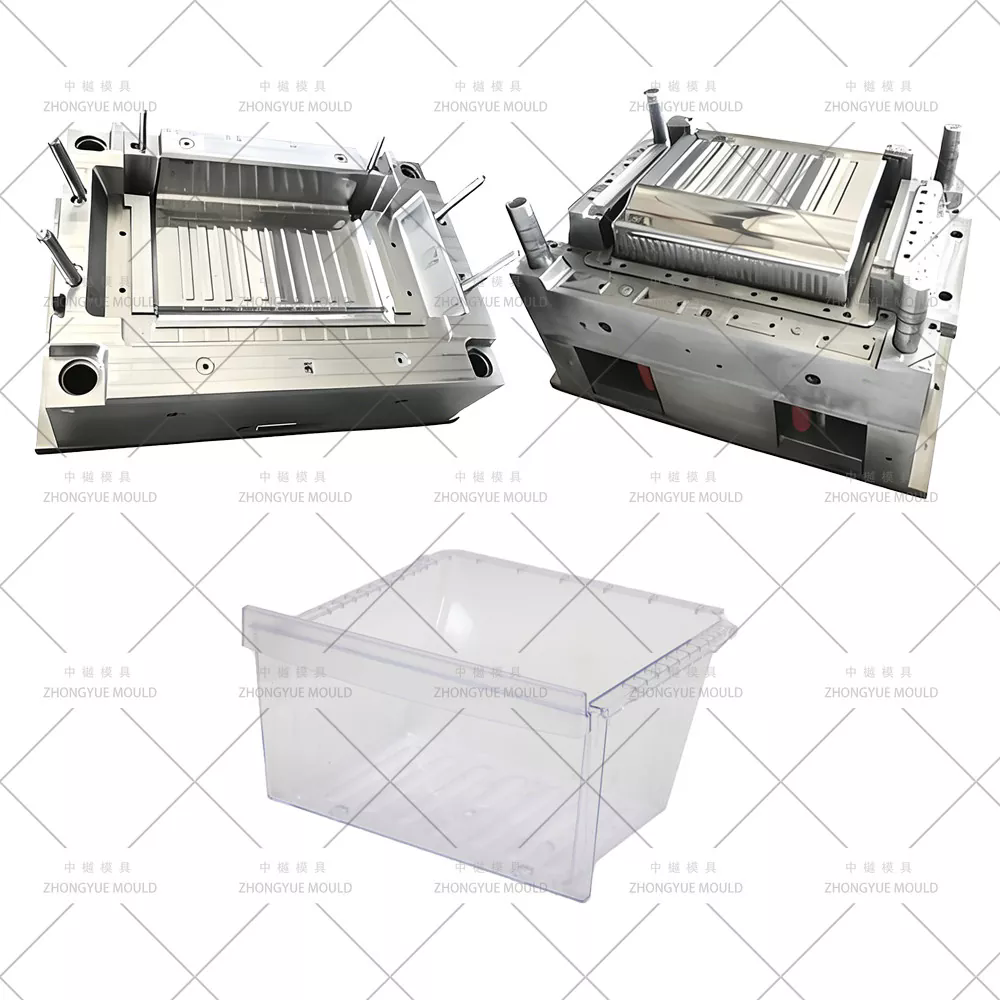

| Bricka | Bärande förmåga och planhet | Sjunkmärken, deformation, ojämn tjocklek |
| Ram | Exakta monteringsgränssnitt | Dimensionell avvikelse och blixt |
| Frysbox | Strukturell styrka och repeterbarhet | Skevhet och ofullständig fyllning |
| Skåprelaterade delar | Stora dimensioner och komplex geometri | Deformation, kylobalans, dimensionsvariation |
ZHONGYUEs kylverktygsmöjligheter täcker en rad komponenter, inklusive dörrfoder, lådor, innerfack, brickor, ramar, krispigare lådor och andra skräddarsydda kylskåpsdelar i plast.
Bra formdesign börjar innan bearbetningen startar. Geometrin hos plastkomponenten, valt harts, injektionsmaskin, förväntad effekt, krav på utseende och monteringsförhållanden måste alla beaktas tillsammans.
Det första steget är att förstå själva delen. Ingenjörer undersöker väggtjocklek, ribbor, utsprång, hörn, dragvinklar, underskärningar, monteringspunkter, funktionella gränssnitt och kosmetiska ytor.
Stora kylskåpsdelar kan vara särskilt känsliga för ojämn väggtjocklek. När olika regioner svalnar och krymper i olika hastigheter kan deformation uppstå. Därför måste produktdesignen och formdesignen samverka för att kontrollera krympningen.
Plast måste nå varje region i håligheten med lämpligt tryck och temperatur. En olämplig portplacering kan skapa obalanserad fyllning, synliga svetslinjer, för höga tryckkrav eller lokal deformation.
För komplexa kylskåpskomponenter kan en noggrant konstruerad varmkanal eller multi-gate-konfiguration ge mer konsekvent fyllning. Det exakta arrangemanget beror på detaljens geometri och harts.
Kylning är en av de viktigaste faktorerna som påverkar formsprutningscykeltiden och dimensionsstabiliteten.
Om ett område av en stor form svalnar avsevärt snabbare än en annan, kan differentiell krympning orsaka skevhet. Korrekt placerade kylkanaler hjälper till att avlägsna värme mer enhetligt och bibehåller förutsägbara produktionsförhållanden.
Efter kylning måste den gjutna komponenten avlägsnas utan att skada dess utseende eller geometri. Stora kylskåpsdelar kan kräva noggrant fördelade ejektorsystem för att undvika lokal stress.
En dåligt balanserad utstötningsstruktur kan lämna märken, orsaka deformation eller försvåra automatisk urtagning. ZHONGYUE överväger därför utstötningskrav under det tidiga designstadiet snarare än att behandla dem som en eftertanke.
Materialvalet påverkar både formens livslängd och den färdiga delens kvalitet. Rätt val beror på förväntad produktionsvolym, plastmaterial, ytkrav, korrosionshänsyn, bearbetningskrav och underhållsplan.
Vanliga tekniska val kan inkludera olika kvaliteter av förhärdat eller härdat formstål beroende på applikation. För krävande kylverktyg kan material som P20, 718H eller S136 övervägas enligt de specifika projektkraven.
Plasten som formas är lika viktig. Kylskåpskomponenter kan använda olika hartser beroende på deras funktion. PP, HIPS, ABS, PC, PET, GPPS och andra material kan väljas för olika applikationer.
Formen bör utformas runt själva hartset snarare än att behandla alla plaster på samma sätt. Smälttemperatur, krympning, flödesegenskaper, kylningsbeteende och utstötningskrav kan variera avsevärt mellan material.
Tillverkare som köper verktyg för kylskåp är ofta mest bekymrade över återkommande defekter. En form kan ge ett visuellt acceptabelt första prov men blir svår att kontrollera under massproduktion om den underliggande designen inte är korrekt optimerad.
| Potentiell defekt | Möjlig orsak | Design eller processriktning |
|---|---|---|
| Förhalning | Ojämn kylning eller krympning | Förbättra kylbalansen och väggtjocklekskontrollen |
| Sjunka märken | Tjocka sektioner och otillräcklig packning | Optimera geometri, grindposition och packningsförhållanden |
| Svetslinjer | Flera smältfronter möts | Granska grindens konfiguration och flödesriktning |
| Flash | Otillräcklig avstängning eller för högt formtryck | Förbättra avskiljningsytor och formmatchning |
| Kort skott | Otillräcklig fyllning eller begränsat flöde | Analysera löpar-, gate-, ventilations- och injektionsförhållanden |
| Avformningsskada | Otillräckligt drag eller olämpligt utkast | Optimera dragvinklar och ejektorfördelning |
Simulering kan ge värdefull information innan stål skärs. Formflödesanalys kan hjälpa ingenjörer att utvärdera fyllningsbeteende, tryckfördelning, svetslinjeplaceringar, kylförhållanden och potentiell deformation.
Tidig analys är särskilt värdefull för stora kylskåpskomponenter eftersom att korrigera ett designproblem efter formtillverkning kan vara betydligt dyrare än att åtgärda det under konstruktion.
Produktionseffektivitet kommer inte från att enbart bearbeta formen snabbt. Ett bättre resultat kommer från att skapa verktyg som är förutsägbara, underhållbara och kompatibla med den avsedda produktionsprocessen.
En högkvalitativ kylform kan förbättra tillverkningseffektiviteten på flera sätt:
För tillverkning av stora volymer av kylskåp kan dessa förbättringar ha en betydande kumulativ effekt. Att spara bara några sekunder per cykel kan bli en betydande produktivitetsvinst när en form arbetar kontinuerligt under långa produktionsperioder.
ZHONGYUE använder precisionsbearbetningskapacitet och ingenjörsanalys för att utveckla formstrukturer avsedda för stabil produktion. Dess tillverkningsresurser inkluderar mer än 20 CNC-maskiner, inklusive avancerad fleraxlig bearbetningsutrustning, som stödjer komplexa verktygsprojekt.
Att välja en formleverantör bör innebära mer än att jämföra den ursprungliga offerten. Ett lägre inköpspris kan bli dyrt om verktyget kräver upprepade modifieringar, producerar instabila delar eller har dåligt underhållsstöd.
Innan du väljer en tillverkare bör köpare utvärdera följande faktorer:
Det är också bra att fråga hur leverantören hanterar designförändringar. Kylskåpsprodukter kan utvecklas under utvecklingen, och formtillverkaren behöver tillräckligt med teknisk flexibilitet för att klara rimliga ändringar utan att skapa onödiga risker.
Ett framgångsrikt formprojekt drar nytta av ett tydligt definierat arbetsflöde. Även om den exakta proceduren varierar beroende på komponenten, kan ett typiskt projekt följa dessa steg:
Detta strukturerade tillvägagångssätt hjälper till att minska överraskningar och ger kunden tydligare kontroll över projektets framsteg.
Även en välbyggd form kräver ordentligt underhåll. Kylskåpsverktyg kan fungera tillförlitligt under en lång produktionsperiod när underhållsprocedurer ingår i den dagliga tillverkningshanteringen.
Tillverkare bör vara särskilt uppmärksamma på:
Underhåll bör också vara förebyggande snarare än rent reaktivt. Att vänta tills en form går sönder kan leda till oplanerade produktionsstopp och akuta reparationskostnader.
En kylform används för att tillverka plastkomponenter för kylar och frysar, inklusive lådor, dörrfoder, brickor, ramar, frysboxar, crisper bins och andra skräddarsydda apparatdelar.
Lämpligt material beror på komponentens funktion. PP, HIPS, ABS, PC, PET, GPPS och andra plaster av ingenjörs- eller apparatkvalitet kan övervägas enligt krav som hållfasthet, transparens, kemikaliebeständighet, utseende och dimensionsstabilitet.
Stora kylskåpskomponenter kan vara känsliga för ojämn krympning. Ett korrekt designat kylsystem hjälper till att ta bort värme mer konsekvent, stöder dimensionsstabilitet och minskar deformation samtidigt som det hjälper till att kontrollera produktionscykeltiden.
Ja. ZHONGYUE utvecklar skräddarsydda lösningar för kylskåpsformar baserade på kundens komponentgeometri, plastmaterial, produktionskrav, formsprutningsmaskinens förhållanden, ytfinish och dimensionsspecifikationer.
Formflödesanalys kan hjälpa ingenjörer att utvärdera hur smält plast fyller kaviteten och identifiera potentiella problem som obalanserad fyllning, för högt tryck, svetslinjer, luftfällor, kylskillnader och deformation innan formen tillverkas.
Det finns inget universellt kavitetsnummer. Lämplig konfiguration beror på komponentstorlek, produktionsvolym, insprutningsmaskinens kapacitet, cykelkrav, verktygsbudget och delens geometri. Vissa kylskåpskomponenter kan dra nytta av en enda hålighet, medan andra applikationer kan använda flera håligheter.
Köpare bör överväga hela produktionslivscykeln snarare än bara det ursprungliga formpriset. Hållbart stål, stabil kylning, effektiv utstötning, optimerad cykeltid, låga avvisningsgrader, enkelt underhåll och pålitlig teknisk support kan alla bidra till lägre långsiktiga tillverkningskostnader.
Användbar information inkluderar 2D eller 3D delritning, plastmaterial, förväntad produktionsvolym, målcykeltid, information om injektionsmaskin, ytkrav, dimensionstoleranser, antal hålrum, leveransförväntningar och eventuella speciella förpacknings- eller monteringskrav.
En kylskåpsform är mycket mer än ett metallverktyg för att forma plast. Dess tekniska kvalitet påverkar konsistensen, utseendet, dimensionsnoggrannheten, produktionshastigheten, underhållskraven och den totala tillverkningskostnaden för kylskåpskomponenter.
För stora apparatdelar är noggrann uppmärksamhet på produktgeometri, materialbeteende, grind, kylning, utstötning, formstål, bearbetningsnoggrannhet och provvalidering avgörande. En välplanerad form kan hjälpa tillverkare att undvika återkommande defekter och bibehålla en stabil produktion genom krävande produktionsscheman.
ZHONGYUEtillhandahåller skräddarsydda lösningar för kylskåpsformar för tillverkare som söker pålitliga verktyg för olika kylskåpsplastkomponenter. Genom att kombinera ingenjörsanalys, precisionsbearbetning, lämpliga formmaterial, optimerade strukturer och produktionsvalidering, vill ZHONGYUE hjälpa kunder att gå från produktkoncept till pålitlig massproduktion med färre verktygsrelaterade problem.
Om du utvecklar en ny kylskåpskomponent, byter ut befintliga verktyg eller letar efter en pålitlig skräddarsydd lösning för kylskåpsform,kontakta ossför att diskutera dina ritningar, materialkrav, produktionsmål och verktygsbehov med ZHONGYUE-teamet.
