Plast PP DN1000 Brunnsförlängningsform

Plast Plast PP DN1000 brunnsförlängningsform – inspektionskammare L=1000 mm sprutform från ZHONGYUE MOLD

I moderna kommunala avloppssystem ersätter plastinspektionskammare traditionella brunnar i tegel och betong med lätta, korrosionsbeständiga och lättinstallerade modulära komponenter. En komplett kammare består av:

Bas (botten / bänkad bas) – med in-/utloppsuttag

Förlängningsaxel(ar) / stigringar – justera kammardjupet till marknivå

Kon/reduktionssektion

Täckram & galler

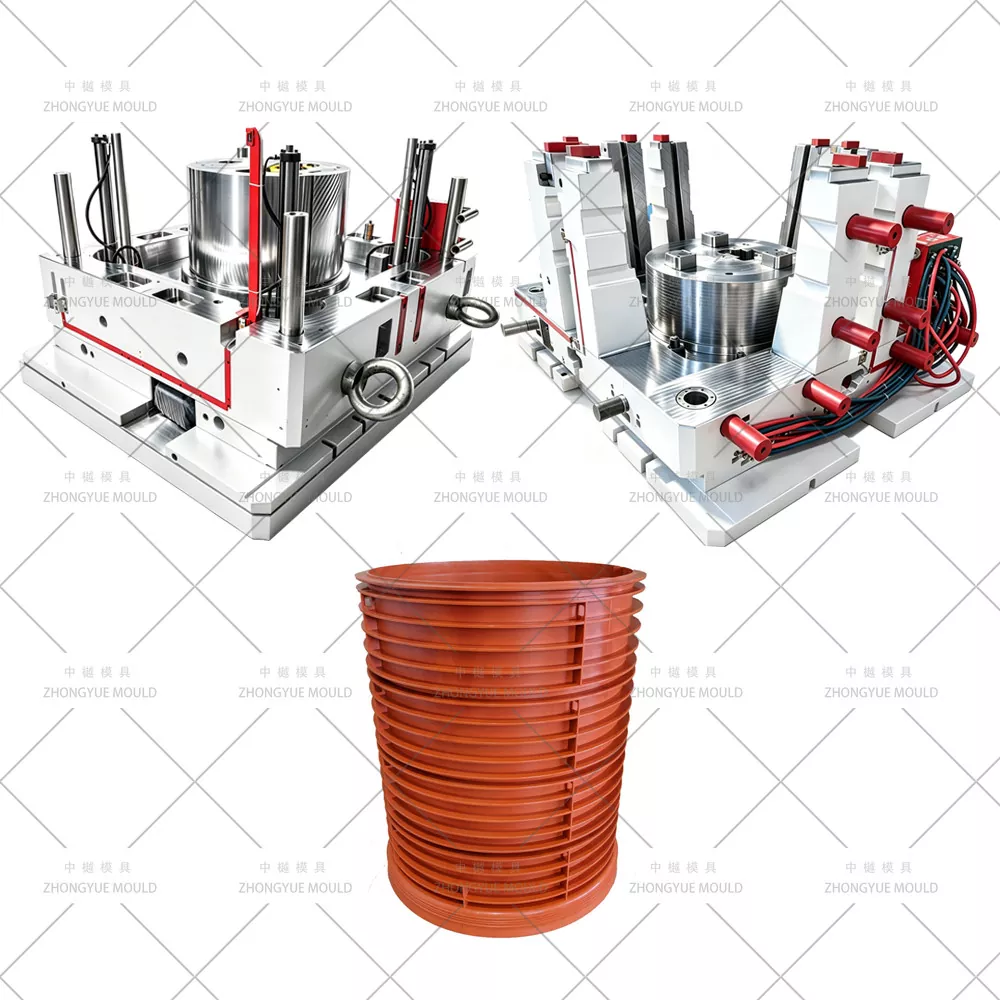

Plastic PP DN1000 Manhole Extension Mold (L=1000mm) är precisionsinsprutningsverktyget som producerar en slätvägg eller vertikalt räfflad cylindrisk stigare med invändig Ø1000mm, matchande hyls-/tappförband med EPDM-gummitätningsspår i topp och botten. På ZHONGYUE MOLD (Huangyan, Taizhou, Kina) är vi specialiserade på formsystem för manhålskammare – inklusive bas, axel (250/500/750/1 000 mm höjder), kon och täckram – konstruerade för PP-material (krympning 1,6–1,8 %), kylning med djup hålrum och kylning med delad hålighet

Specifikationer för manhålsform av plast:

Typiska tekniska specifikationer – DN1000 manhålsförlängningsaxelform (L=1000mm)

Få ditt nästa manhålsprojekt i plast att bli ljusare!

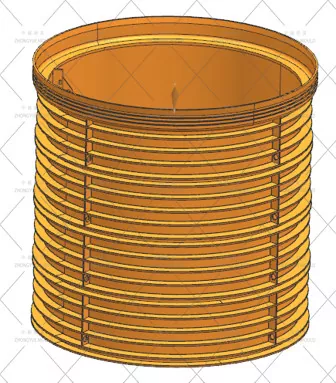

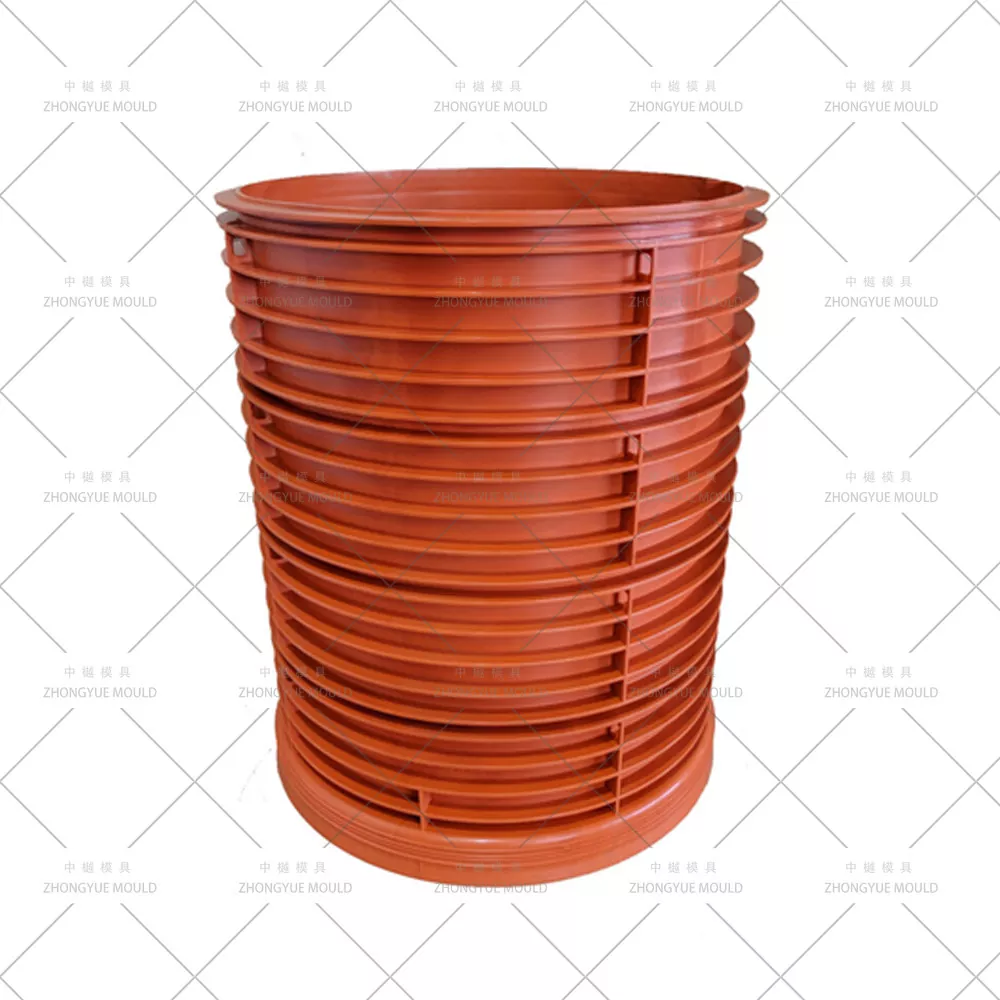

Vad är en PP DN1000 manhålsförlängningsaxel (L=1000mm)?

Ribbdesign: Valfria externa vertikala förstärkningsribbor för ökat bucklingsmotstånd vid djup begravning.

Standarder: Överensstämmer med EN 13598-2 / DIN 19534 / GB/T 19472 (beroende på marknad).

Hur ZHONGYUE konstruerar en högkvalitativ manhålsaxelform

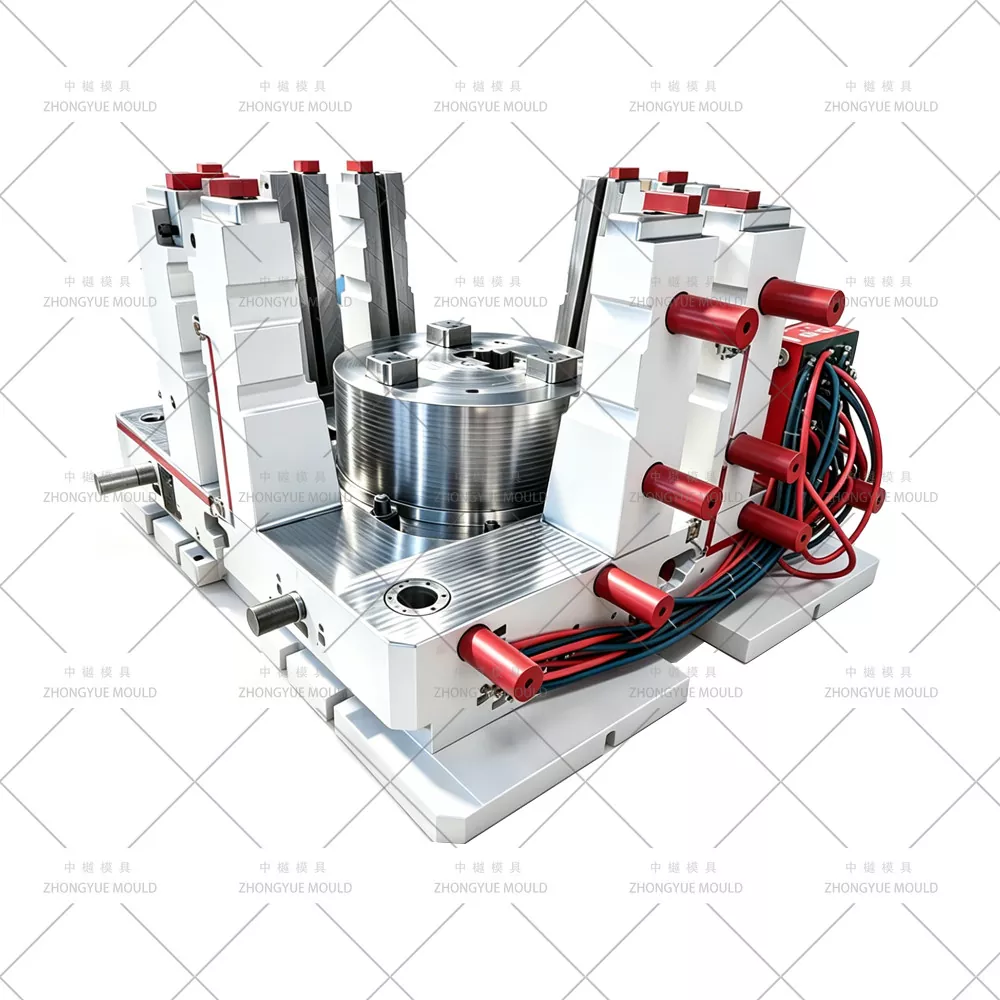

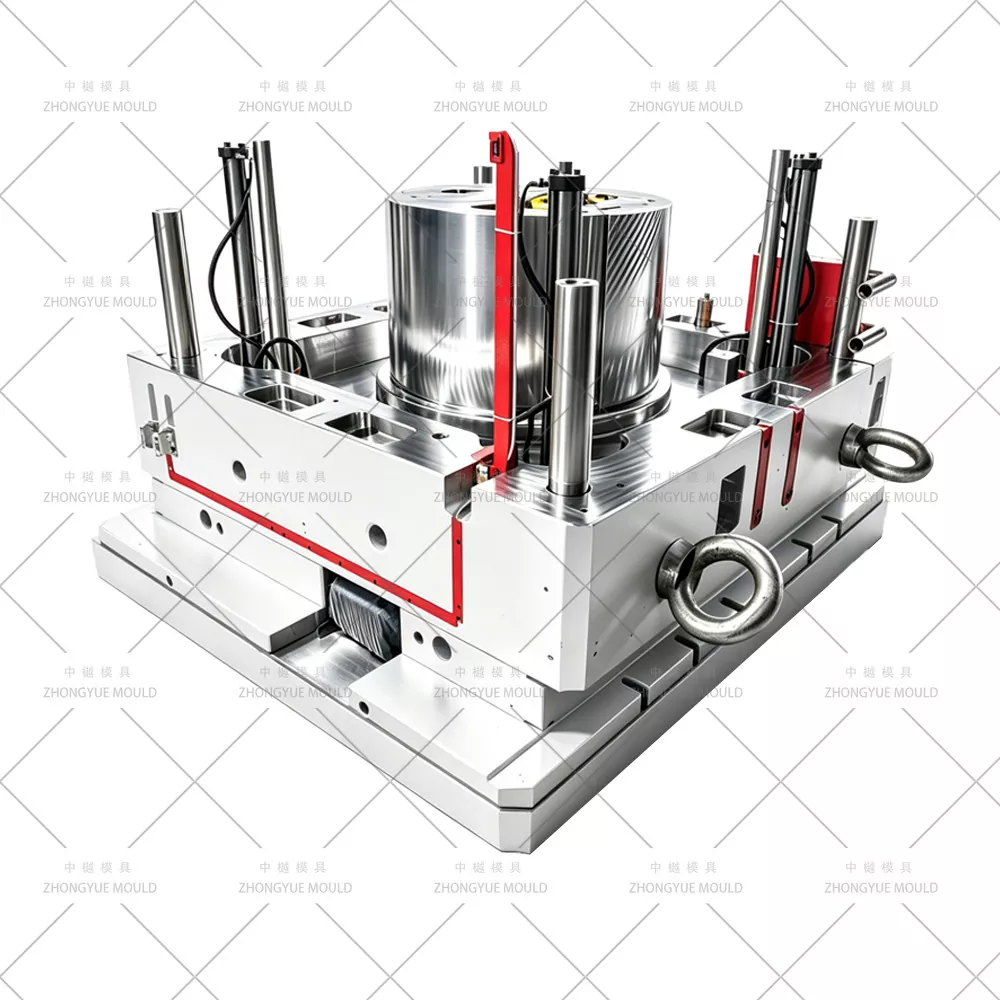

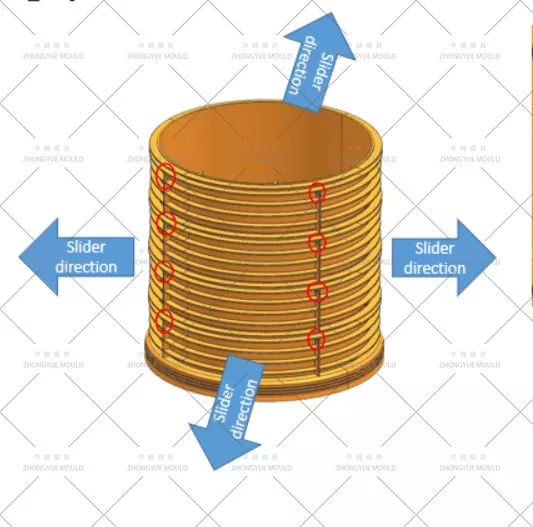

① Delad hålighet (haunched / Two-Half Form) för säker avformning

En Ø1000mm × L1000mm djupdragen tunnväggig tunna kan inte tas bort från en solid kärna utan överdrivet drag → kräver delad kavitetsdesign (哈夫模 / delad form):

Kaviteten delas i 2 eller 3 segment (halvor / kronblad) som drivs av hydraulcylindrar eller vinklade stift för öppning i sidled.

Kärnan (inre dorn) är stationär eller indragbar; produkt frigörs genom att öppna delad hålighet.

Precisionsbearbetad avskiljningslinje med minimal blixt; passande ytor slipade & monterade.

Dragvinkel på inre kärna typiskt 1°–1,5° (något mer på yttre delad hålighet) för smidig frigöring.

② Deep-Cavity Cooling – Separation av inre kärna och yttre skal

Kylning dominerar cykeltiden (vanligtvis 90–150 sek för L=1000 mm axlar):

Innerkärna: Djupborrad baffel + bubbelrör som når fullt djup → jämn kylning inifrån och ut.

Yttre delat hålrum: serier eller parallella vattenledningar med ett avstånd på 20–25 mm från formytan; BeCu (Beryllium Copper)-insatser vid tjocka ribbor/skaftändar.

Oberoende temperaturkontroll för kärna vs kavitet för att hantera differentiell krympning och förhindra ovalitet.

③ PP-krympningskompensation och tätningsspårnoggrannhet

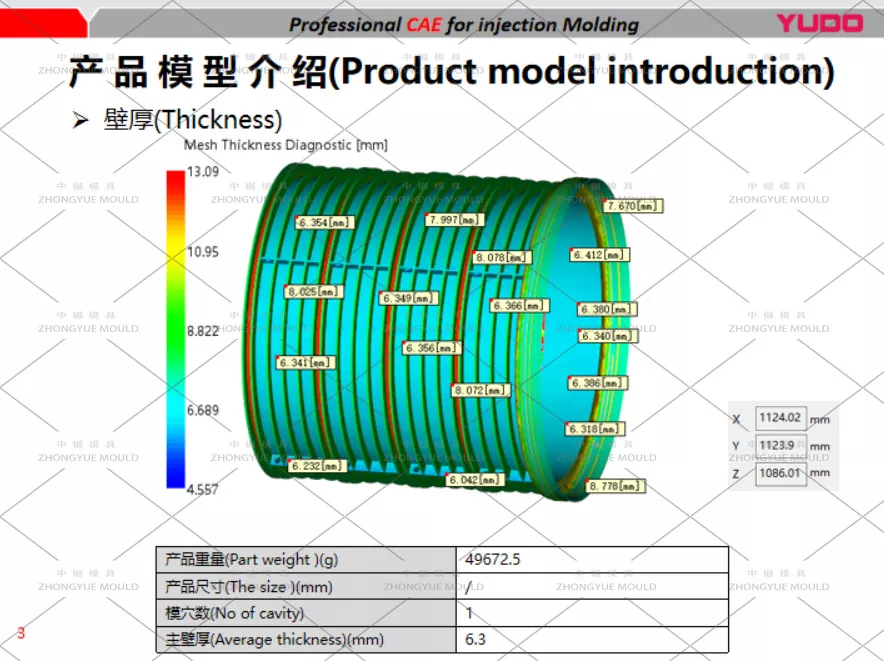

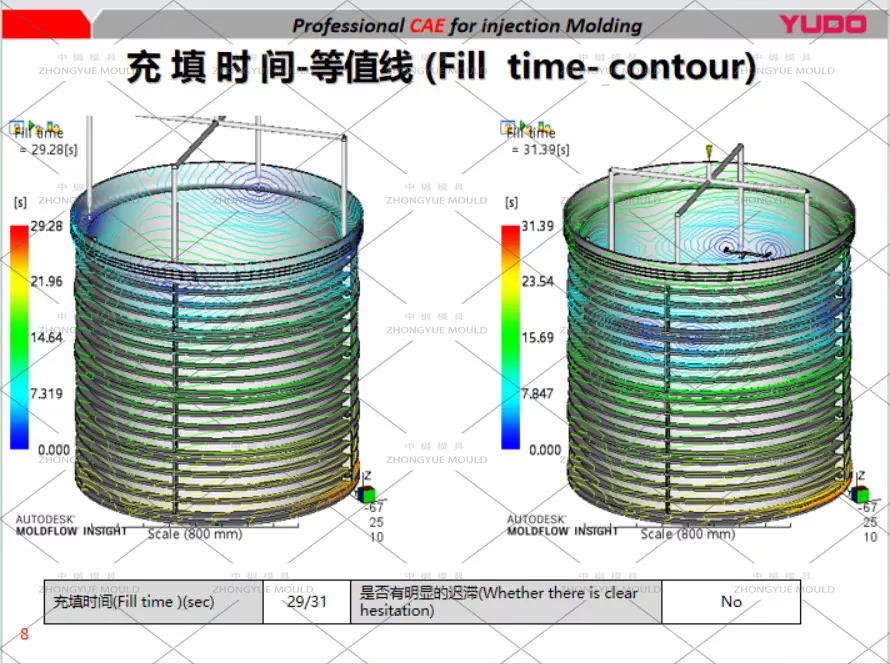

Form designad med PP-krympfaktor 1,6–1,8 % isotropiskt kompenserad, verifierad av Moldflow vid behov.

Övre och nedre hylstätningsspår (för Ø-ring EPDM-packning) bearbetade till ±0,05 mm tolerans för att säkerställa vattentät skarv med intilliggande axel/bas/kon.

Den inre ytan kan vara slät (Ra ≤ 0,8μm) eller med lätt struktur om den är räfflad.

④ Stålval – balansera slitage och kostnad

⑤ Portar och ventilation

Vanligtvis sidofläktgrind eller flera överlappande grindar i ena änden (botten eller topp beroende på orientering) för att fylla från sockeländen uppåt, vilket minimerar luftinneslutning i djupt hålrum.

Skiljelinjens ventiler längs trummans längd för att evakuera luft - avgörande i djup tunnväggig PP-gjutning för att undvika brännmärken.

Kalllöpare standard; varmt munstycke tillval för dedikerade linjer med stora volymer.

Typiska applikationer

Kommunala storm- och sanitära avlopp: Inspektionskammare med justerbart djup för bostads- och kommersiella byggnader

Dränering vid vägkanten: Med kraftiga skyddsadaptrar (klassad D400/F900)

Skörd av regnvatten / Soakaways: Som stigare för att få tillgång till ytan

Modulärt system: Staplingsbar med push-fit gummiringskarvar - kan kombinera flera 250/500/1000 mm skaft för att uppnå vilket gravdjup som helst

Kompatibel med EN 13598-2, DIN 19534, GB/T 19472 standardkammare när de tillverkas med certifierad PP.

Varför ZHONGYUE-FORM för din manhålsaxelform?

Komplett kammarsystemkapacitet – Vi tillverkar formar för bas + skaft (flera höjder) + kon + täckram - en enda punkt för kammarsystemleverantörer.

Deep-Draw Cooling Expertise – Baffled core bubbler + zonerad hålighetskylning för att minimera varp och cykeltid på L=1000 mm axlar.

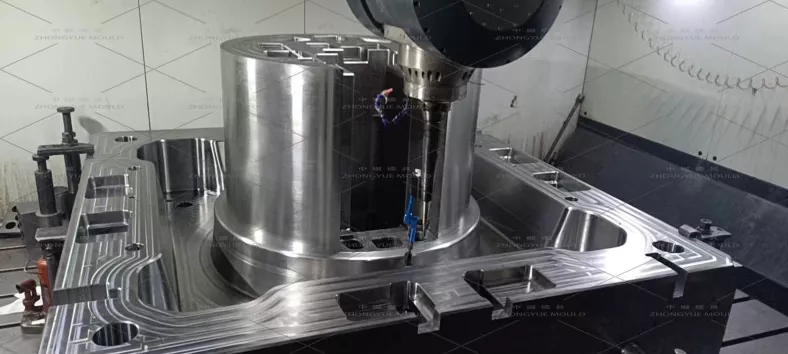

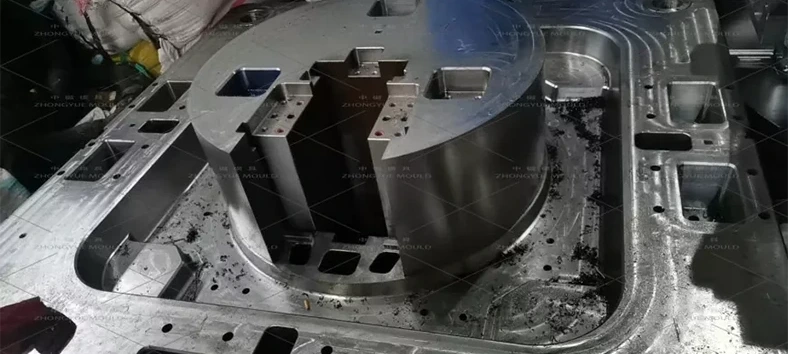

Precision Split-Cavity Machining – Markskärande ytor, minimal blixt, hydraulisk förreglingssäkerhet.

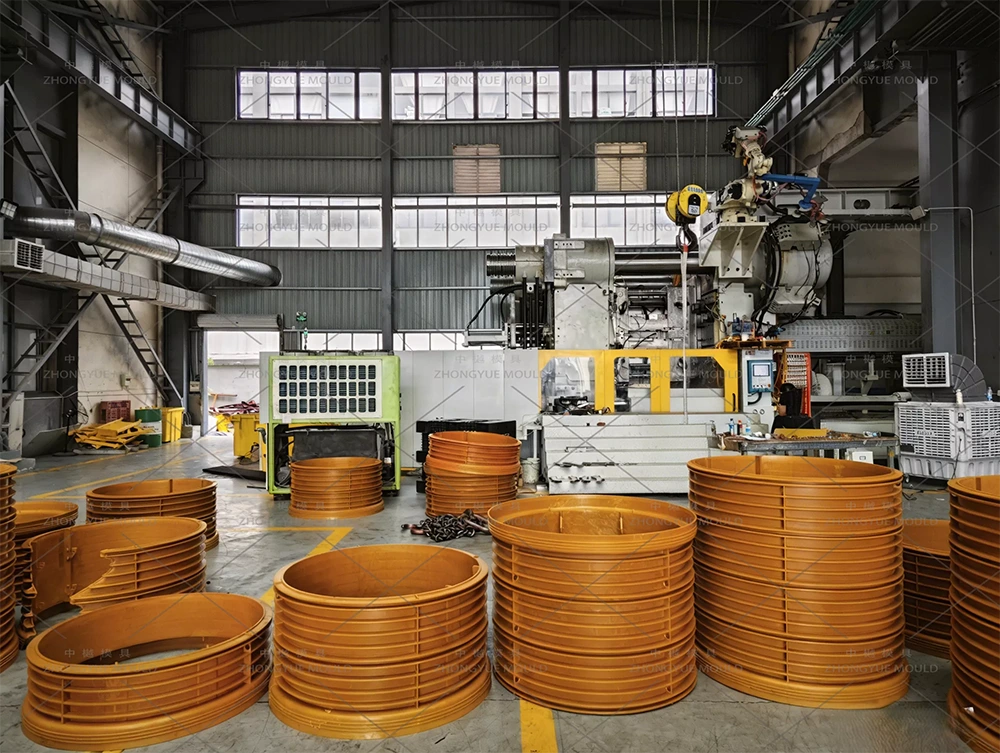

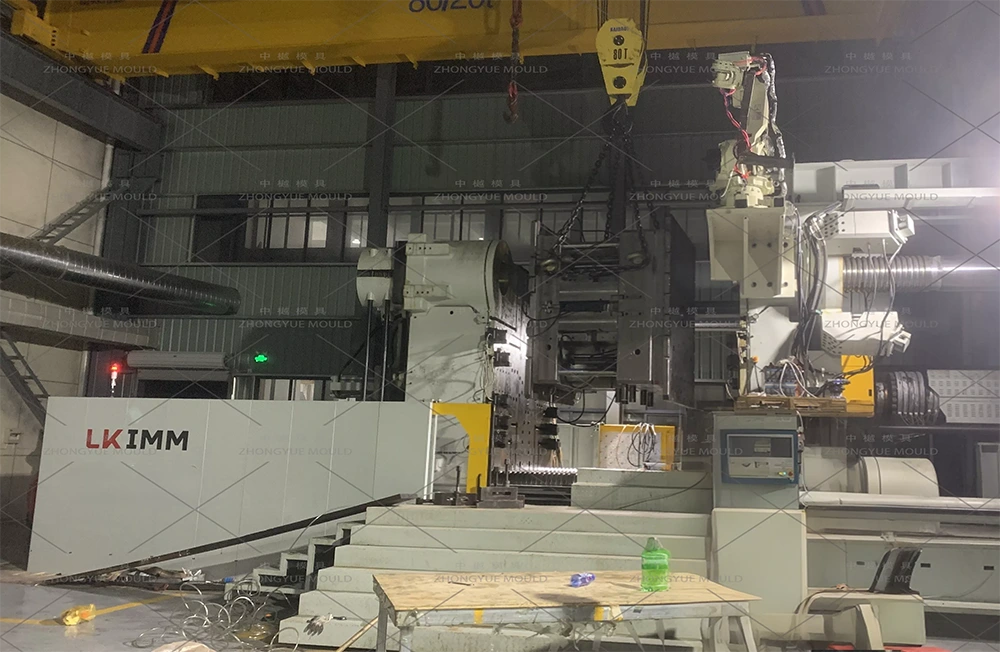

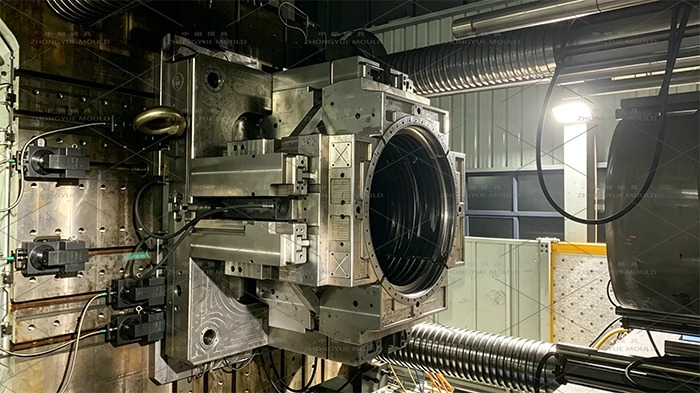

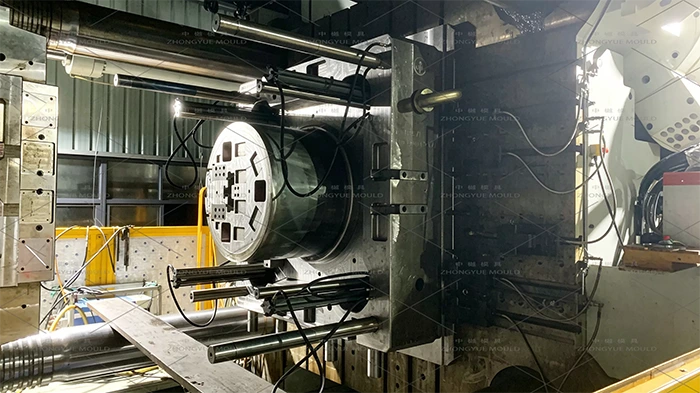

Fullständigt QC-paket – CMM-inspektion, stålcertifikat, T0-testvideo och exempel på dimensionsrapport före leverans.

Reservdelar och support – Extra tätningar, slitplåtar, värmeband (om det är varmt munstycke), fjärrfelsökning.

Starta ditt manhålsförlängningsaxelformprojekt

Oavsett om du behöver en DN1000 PP manhålsaxelform L=1000 mm (eller 500/750 mm varianter), eller en komplett inspektionskammarformsats (bas + axlar + kon + lock), är vårt ingenjörsteam redo.
