Plast PP DN1000 Manhålskonform

I ett komplett plastinspektionskammarsystem ansluter reduktionskonen / konisk adapter axeln med stor diameter (Ø1000mm) till den mindre åtkomstluckans öppning (vanligtvis Ø600mm, Ø450mm eller Ø315mm). Det tar ner kammarhalsen till en standardstorlek för brunnslocket samtidigt som strukturell integritet och vattentät prestanda bibehålls.

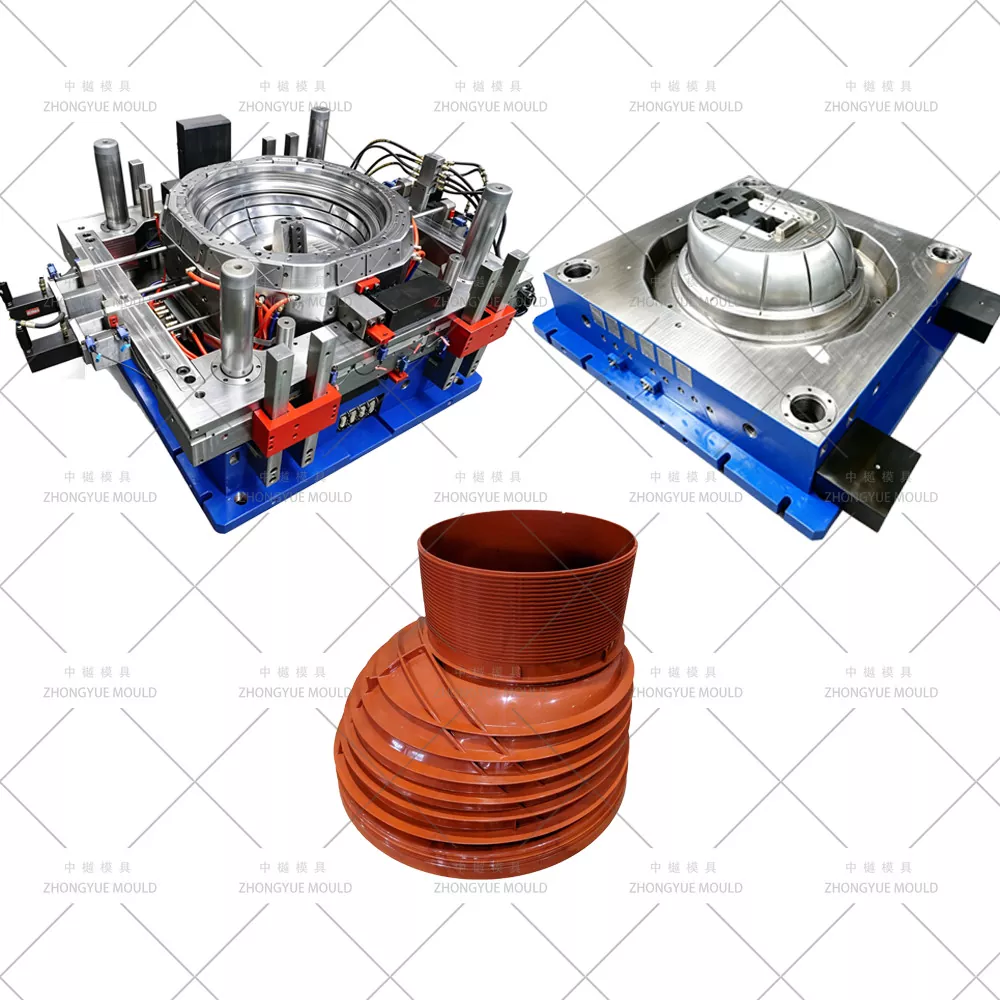

Plast PP DN1000 manhålskonform är precisionsinsprutningsverktyget som bildar denna avsmalnande komponent från polypropen (PP), komplett med övre/nedre hylsspår för EPDM-packningar, inre/externa vertikala förstyvande ribbor och halkskyddade stegstegshylsor (tillval). På ZHONGYUE MOLD (Huangyan, Taizhou, Kina) konstruerar vi konformar med konstruktion med delad kavitet (hacka), kylning med djup baffel med BeCu-insatser och PP-krympningskompensation (1,6–1,8%) – producerar koner som uppfyller EN 13598-2 / DIN-standarderna

Specifikationer för manhålsform av plast:

Typiska tekniska specifikationer – PP DN1000 Manhålskonform

Få ditt nästa manhålsprojekt i plast att bli ljusare!

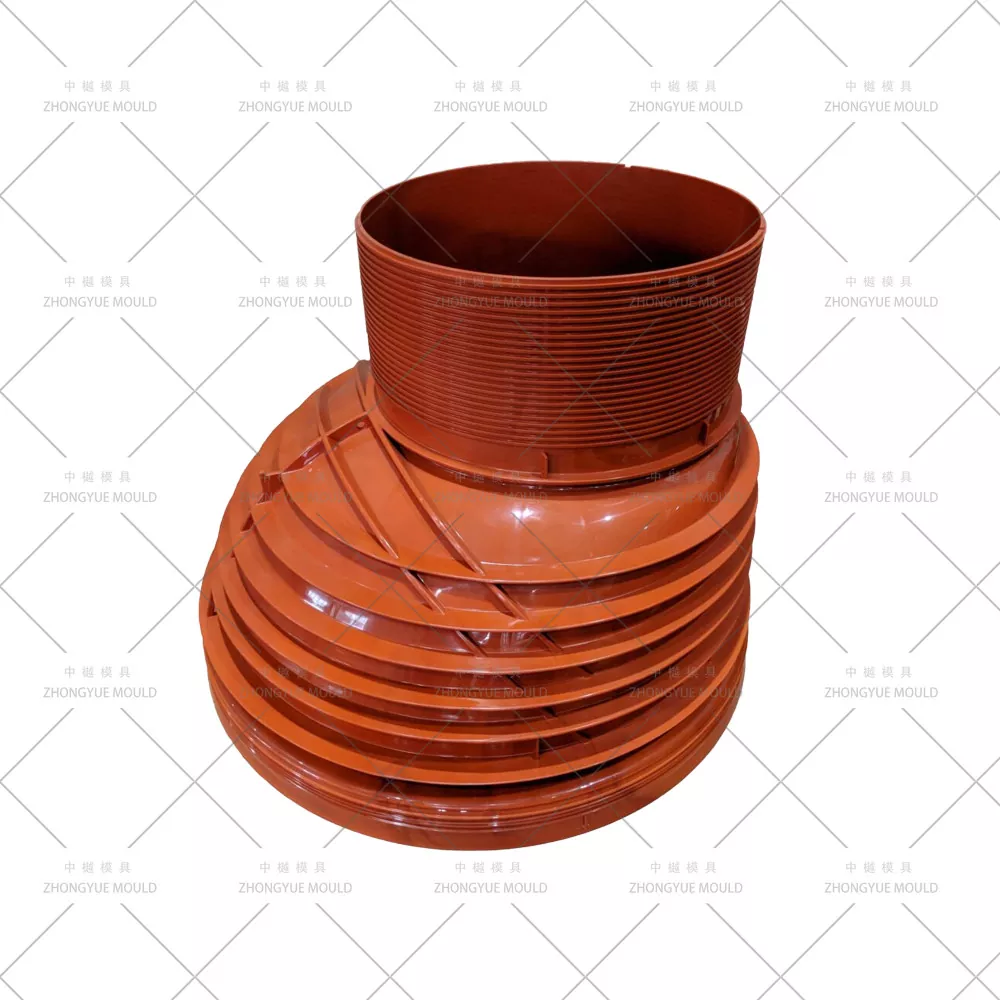

Vad är en PP DN1000 manhålsreduktionskon?

Parameter	Typisk specifikation
Övre öppning (övre uttag)	Ø1000 mm invändigt (matchar skaft/förlängning utvändigt)
Bottenöppning (nedre tapp/hylsa)	Ø600 mm / Ø450 mm / Ø315 mm (anpassningsbar)
Höjd	250 mm / 500 mm / 750 mm (vanligast: 500 mm)
Väggtjocklek	6–10 mm (ribbförstärkt alternativ tillgängligt)
Material	Ny eller återvunnen polypropen (PP), MFI 2–6
Ledtyp	Spigot & Socket med EPDM dubbelläppade tätningar
Drag	Vertikala förstyvande ribbor, valfria ingjutna stegstegshållare, halkfri struktur på utsidan

Koner är vanligtvis släta väggar med utvändiga ribbor för bucklingsmotstånd när de begravs.

Hur ZHONGYUE konstruerar en högkvalitativ plast PP DN1000 manhålskonform

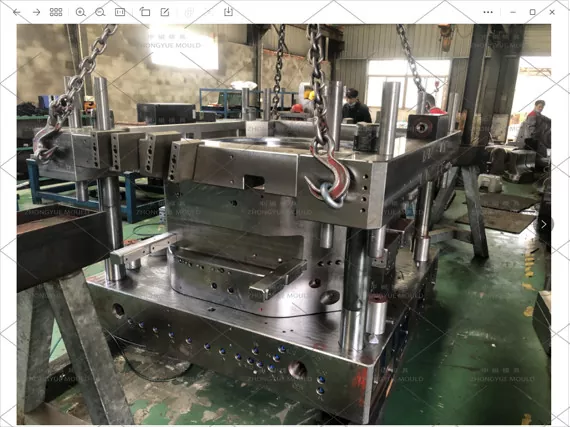

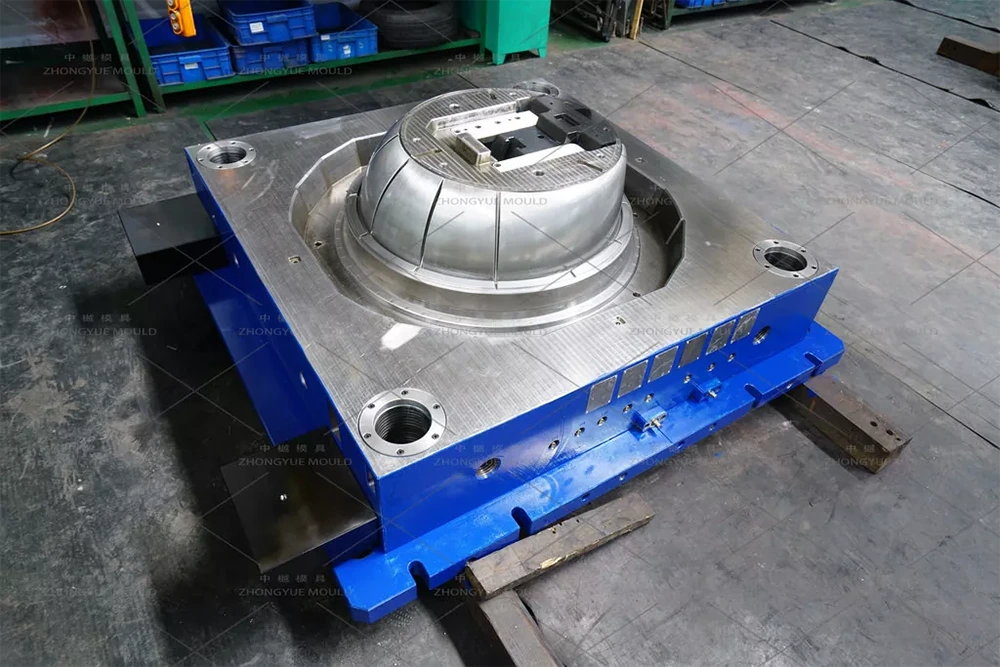

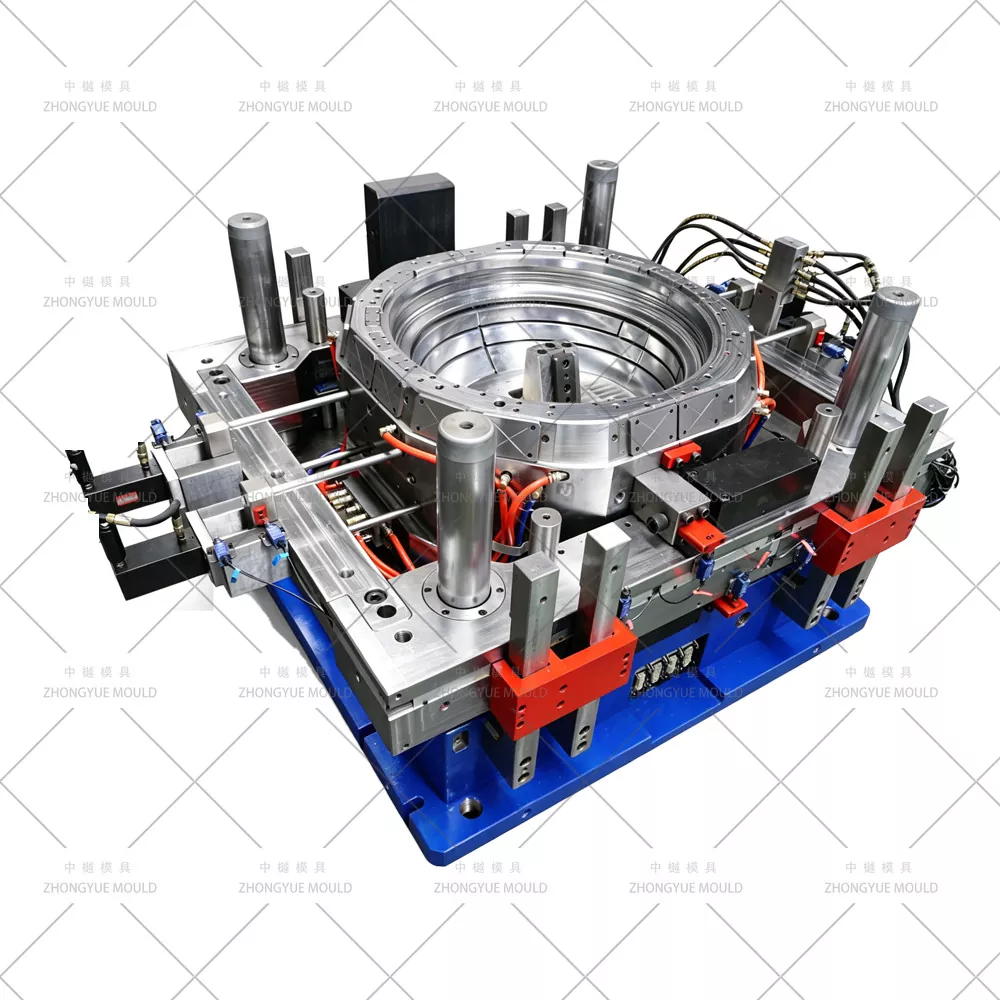

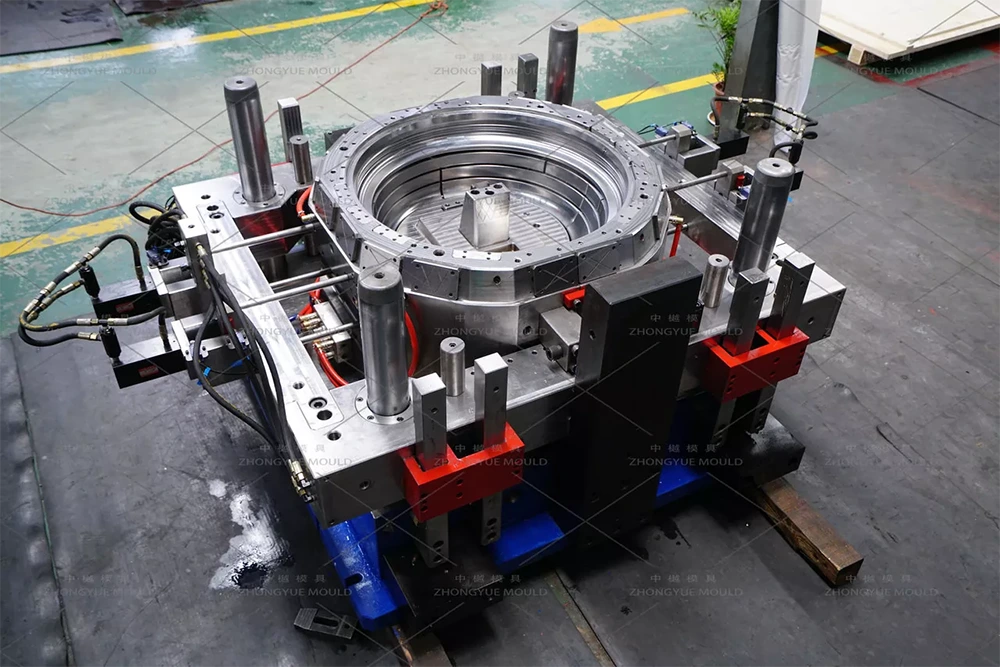

① Delad hålighet (haunched / Two-Half Form) för avsmalnande geometri

Den koniska avsmalningen förhindrar axiell avskalning från en solid kärna/kavitet. Våra konformar använder:

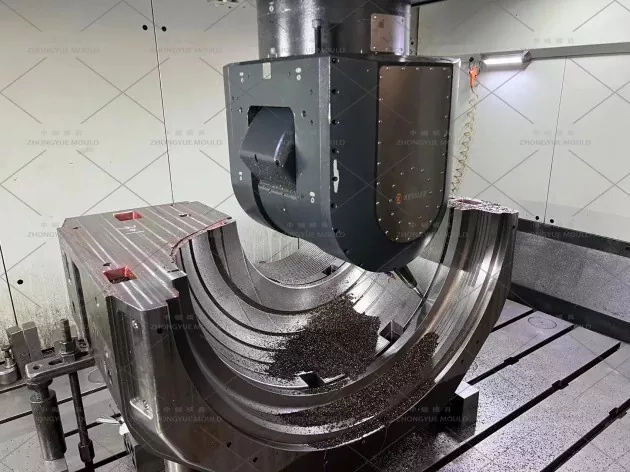

Split Cavity Design (2-halv eller 3-segments kronbladsform) som drivs av hydrauliska cylindrar eller vinklade styrstift för öppning i sidled.

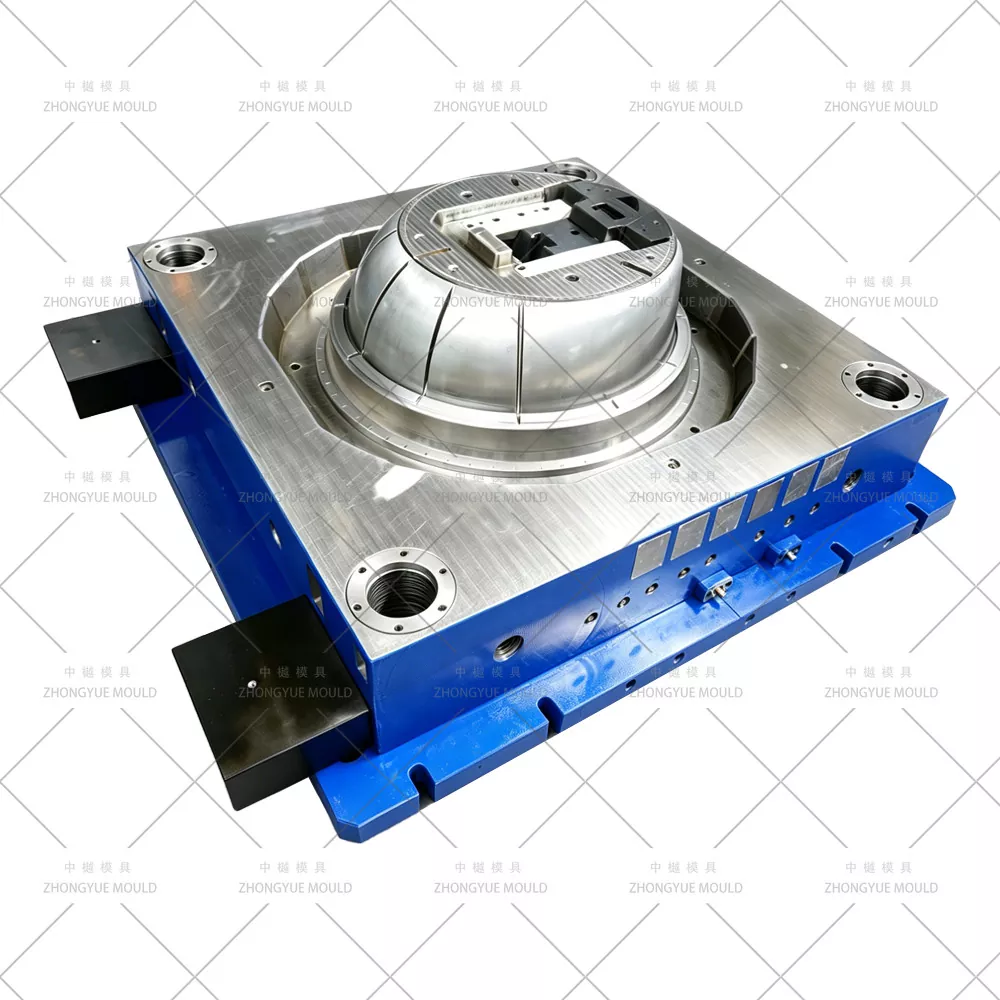

Den inre kärnan (dornen) är vanligtvis fixerad eller något indragbar; produkten släpper när delad hålighet öppnas.

Avskiljande ytor slipas till ±0,01 mm för att minimera blixt vid konytan.

Dragvinkel på inre kärna: 1°–2° (zonberoende); yttre delad hålighet matchade därefter.

② Deep-Cavity Cooling – Core Baffel

Kylning styr cykeltiden (vanligtvis 70–120 sek för H=500 mm koner):

Innerkärna: Djupt borrad baffel med bubbelrör som når fullt kondjup → jämn kylning inifrån och ut och minimerar ovalitet.

Delat hålrumsskal: Zonerade vattenledningar 18–22 mm från formytan.

Oberoende temperaturzoner för kärna vs kavitet för att hantera differentiell PP-krympning.

③ PP-krympningskompensation och tätningsspårprecision

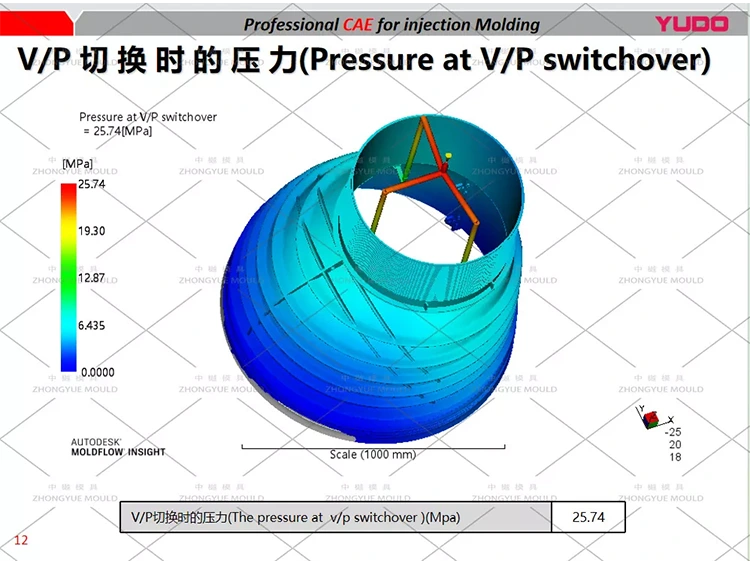

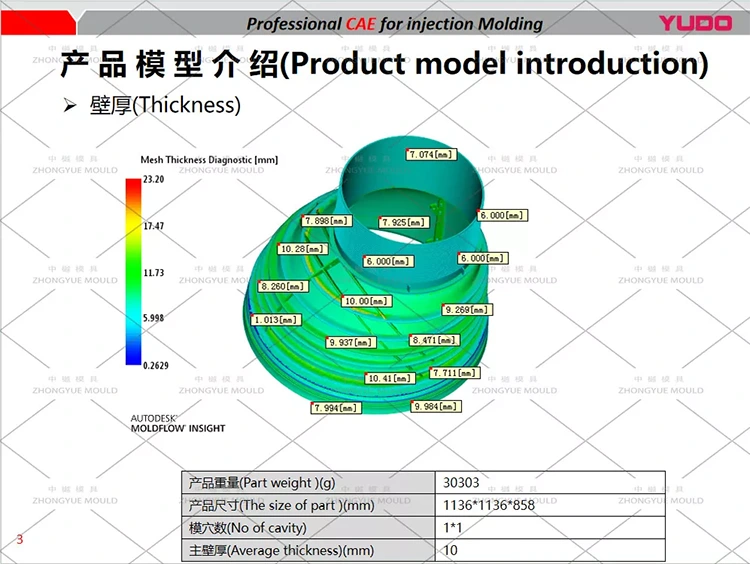

Mögel CAD kompenserade för PP isotrop krympning 1,6–1,8 %, verifierad av Moldflow om så önskas.

Övre och nedre tätningsspår (för EPDM O-ring / läpptätning) bearbetade till ±0,05 mm tolerans → säkerställer vattentät skarv med intilliggande axel/bas/kåpa.

Inre yta Ra ≤ 0,8μm (slät alternativ); yttre revben med ljus stenstruktur.

④ Stålval – slitstyrka och lång livslängd

Komponent	Rekommenderat stål	Hårdhet	Notera
Formbas	S50C /	—	Förstärkta dragstänger
Delade kavitetsinsatser	P20 Förhärdad	HRC 28–33	Standard, 500K–1M bilder
Inre kärna / dorn	P20 Förhärdad	HRC 28–33	P20 föredraget för bättre motstånd mot termisk stöt på djup kärna
Bärplåtar / glidbanor	Nitrerad 718H	—	Minska friktionen vid split action

⑤ Portar och ventilation

Vanligtvis sidofläktgrind eller överlappsgrind vid änden med större diameter (överkant Ø1000 mm) för att fylla nedåt, vilket minimerar luftinneslutning i konan.

Skiljelinjeventiler längs konens längd + avluftningspluggar vid sista påfyllningszonen.

Kalllöpare standard; varmt munstycke tillval på dedikerade högvolymslinjer.

⑥ Utkastnings- och säkerhetsspärrar

Utkastning via ejektorplatta som trycker på flänsen/axeln när delad hålighet öppnas; ibland assisterad av stripperring.

Hydrauliska förreglingssensorer förhindrar stängning av formen om delad kavitet inte är helt stängd eller kärnorna inte är indragna.

Typiska applikationer

Kommunala avlopps- och stormavloppsinspektionskammare: Ansluter Ø1000 mm axel till standard täckram (DN600/DN450/DN315→DN315 eller DN190 täckadapter)

Vägkantskammare: med kraftiga trafikklassade skyddsadaptrar (D400/F900)

Modulära kammarsystem: Kompatibel med PP-axlar (250/500/750/1000 mm) och bänkade baser – full överensstämmelse med EN 13598-2 när de tillverkas med certifierad PP

Regnvattendämpning / Soakaway Chambers: Som övergång till åtkomstskydd

Varför ZHONGYUE-FORM för din manhålskonform?

Komplett inspektionskammarformsystem – Vi tillverkar bas (2/3/4-vägs) + axel (250–1000 mm) + kon (olika reduktioner) + täckram — en enda punkt för kammarsystemleverantörer.

Split-Cavity Expertise – Markavskiljande ytor, minimal blixt, hydraulisk förreglingssäkerhet, exakt konisk frigöring.

Deep-Draw Cooling – Förbryllad kärnbubblare + BeCu-insatser → minimerad varp & kortare cykel på avsmalnande geometri.

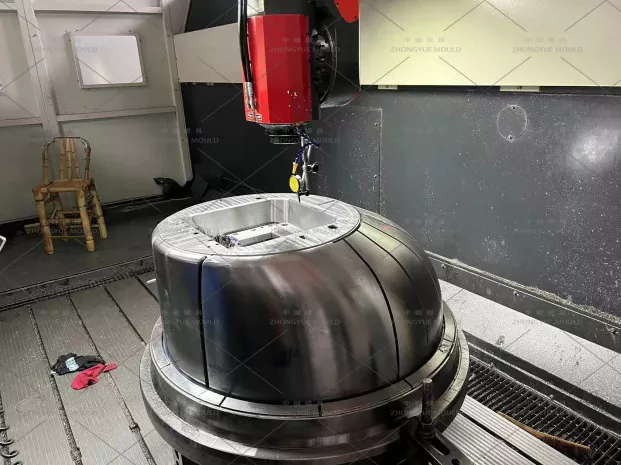

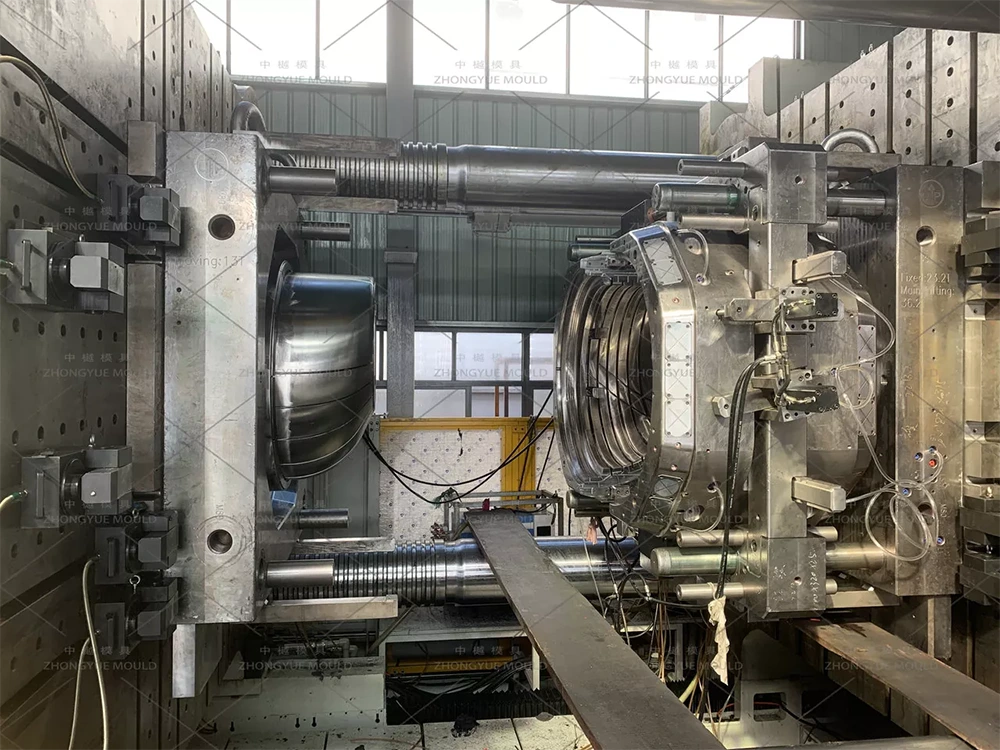

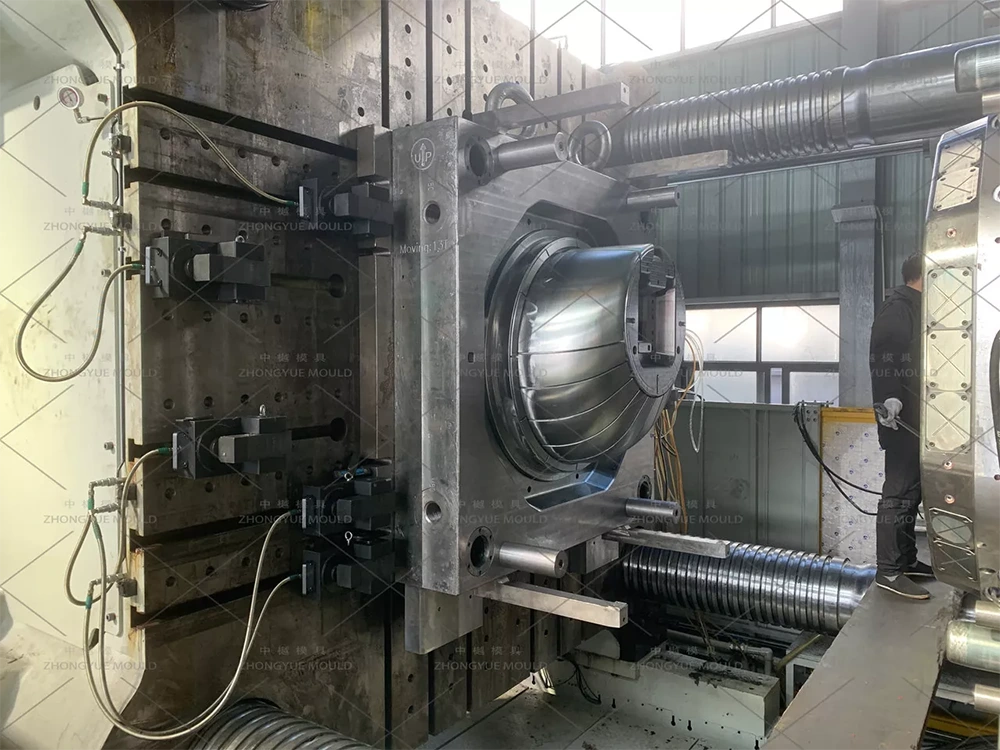

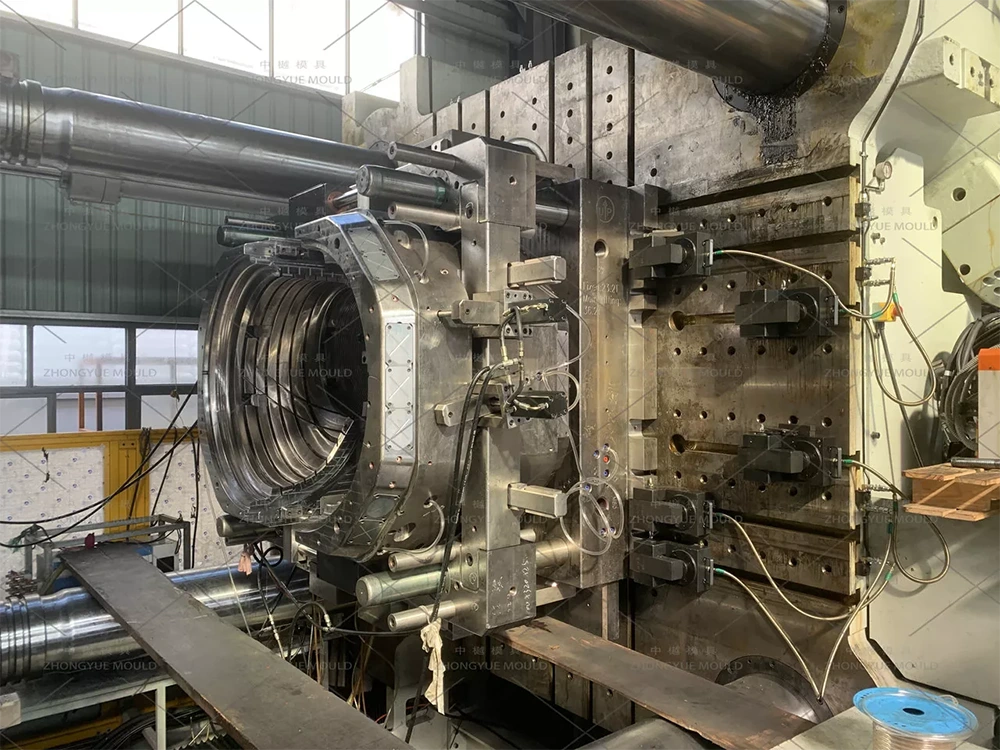

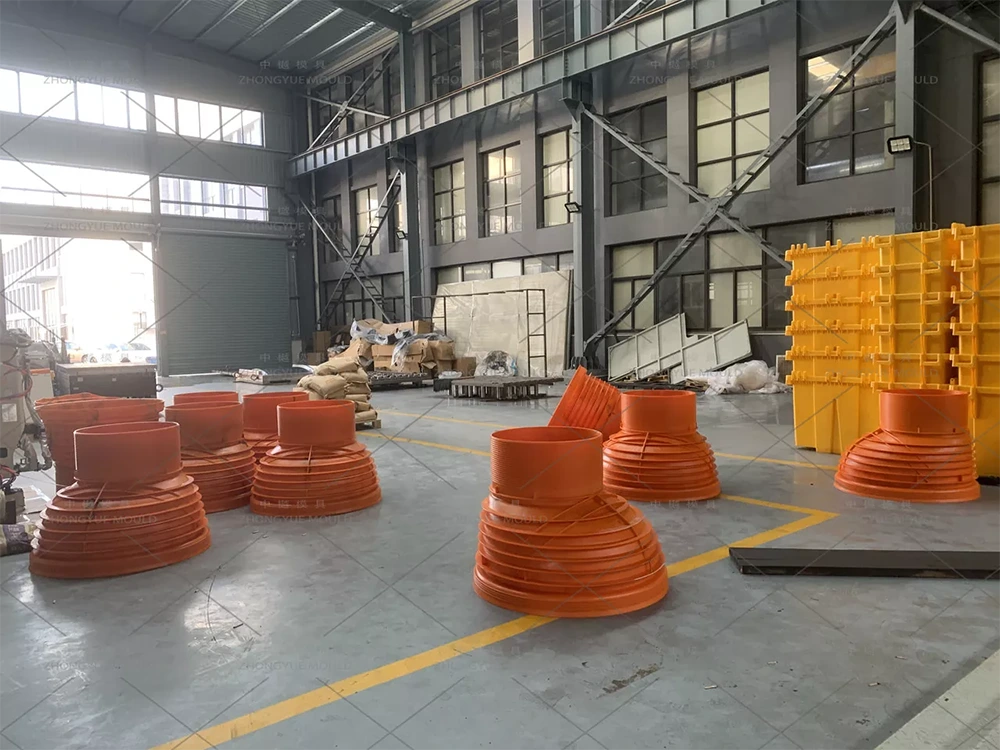

Fullständigt QC-paket – CMM-inspektion, stålcertifikat, T0-testvideo och exempel på dimensionsrapport före leverans.

Reservdelar och support – Extra tätningar, slitplåtar, värmeband (om det är varmt munstycke), fjärrfelsökning.
