Plast PP DN1000 Manhål 4-vägs basform

Plast PP DN1000 manhål 4-vägs basform – inspektionskammare basform från ZHONGYUE MOLD

Underjordiska dränerings- och avloppsnät är beroende av plastinspektionskammare för åtkomst, rengöring och underhåll. Den mest kritiska komponenten är manhålsbasen - vanligtvis en PP- eller PE-gjuten bas med stor diameter med bänk (flödeskanal) och hylsor för inlopps-/utloppsöppningar för anslutning av DN150–DN600 avloppsrör.

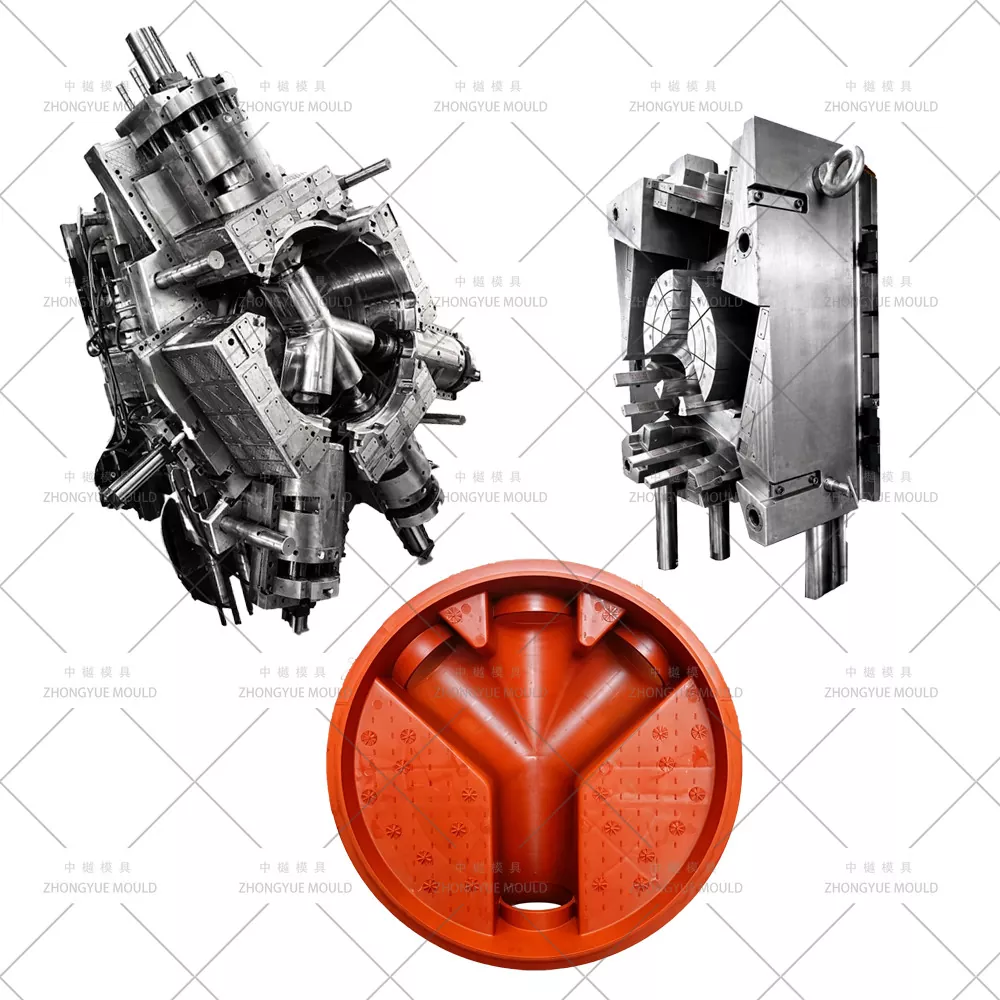

En plast PP DN1000 manhole 4-vägs basform är det stora precisionsinsprutningsverktyget som bildar en Ø1000 mm inre bas med fyra riktade rörhylsor, integrerat gjuten bänk och djupdragna ribstrukturer. På ZHONGYUE MOLD (Huangyan, Taizhou, Kina) har vi lång erfarenhet av att designa och bygga brunnskammarbasformar för PP (krympning ~1,6–1,8%), med 4-sidig hydraulisk kärndragning, kylning med djup hålighet och förstärkt insatsblockskonstruktion för att säkerställa lång dimensionell livslängd och lång livslängd.

Specifikationer för manhålsform av plast:

Typiska tekniska specifikationer – PP DN1000 4-vägs brunnsbottenform

Få ditt nästa manhålsprojekt i plast att bli ljusare!

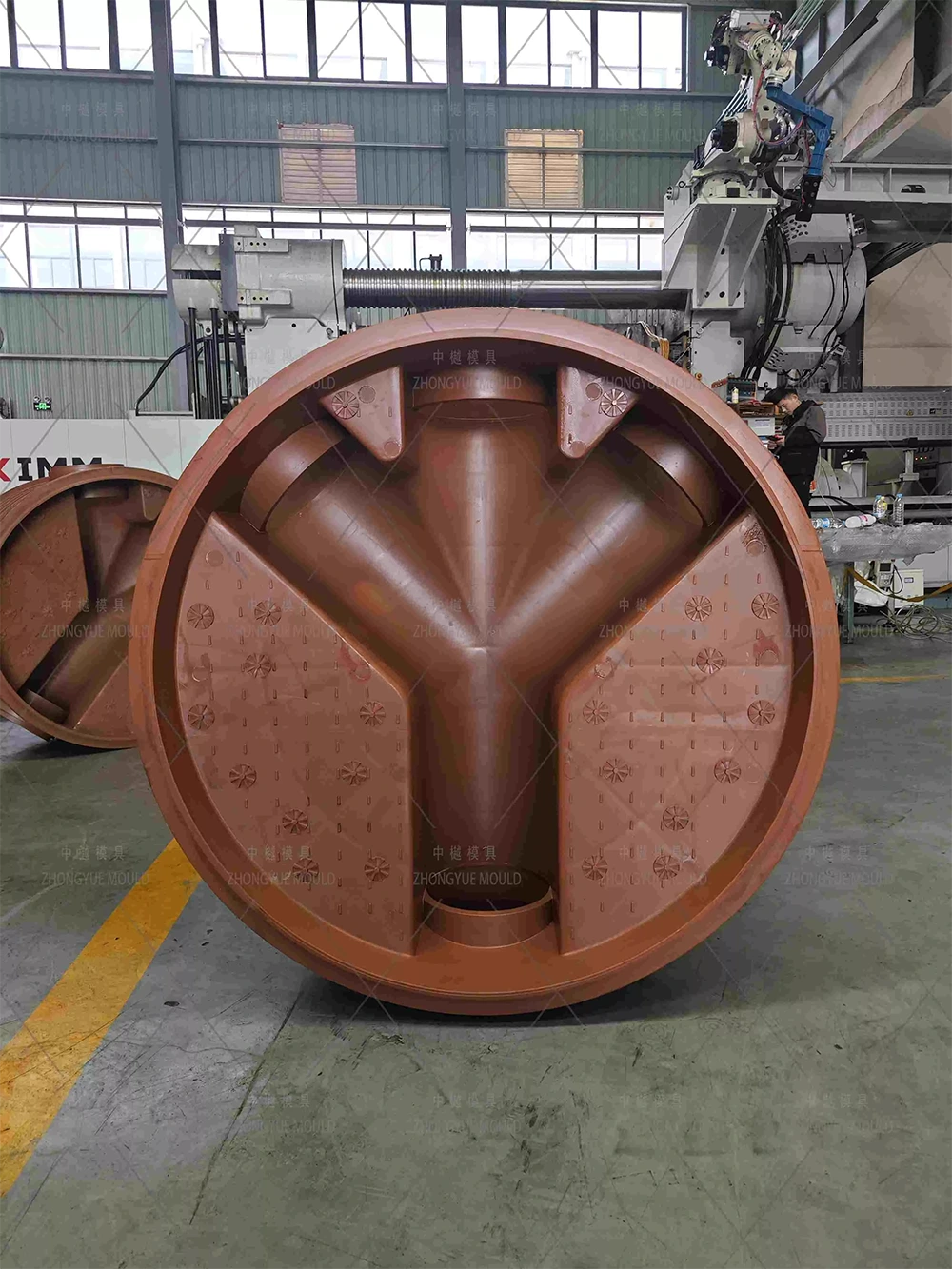

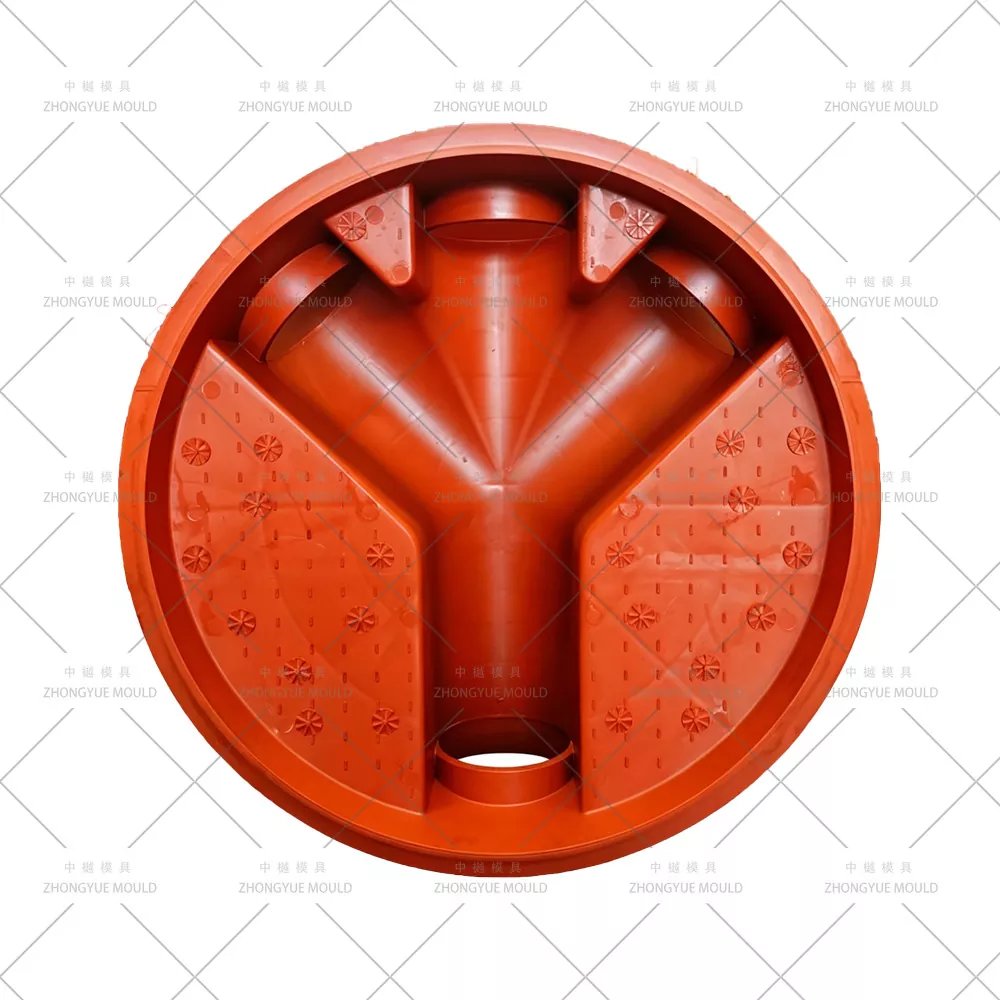

Vad är en PP DN1000 4-vägs brunnsbas?

Basdiameter: Inre Ø1000mm (Ytre Ø typiskt ~1140–1200mm beroende på väggtjocklek)

Konfiguration: 4-vägs = 1 inlopp + 1 utlopp (motsatt) + 2 sidogrenar (kan vara tomma pluggar på plats); uttag uppfyller standarderna EN 13598-2 / DIN 19535

Rörsockelstorlekar: Vanligtvis DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 konfigurerbar via utbytbara insticksringar

Material: Ny eller återvunnen polypropen (PP) — kemikaliebeständig, lätt, lång livslängd (>50 år under jord)

Bänkning: Ingjuten flödeskanal (sump/bänk) för att rikta avloppsvattnet mot utloppet – kan ha jämn radie eller platt bänk per design

Hur ZHONGYUE konstruerar en högkvalitativ manhålsbasform

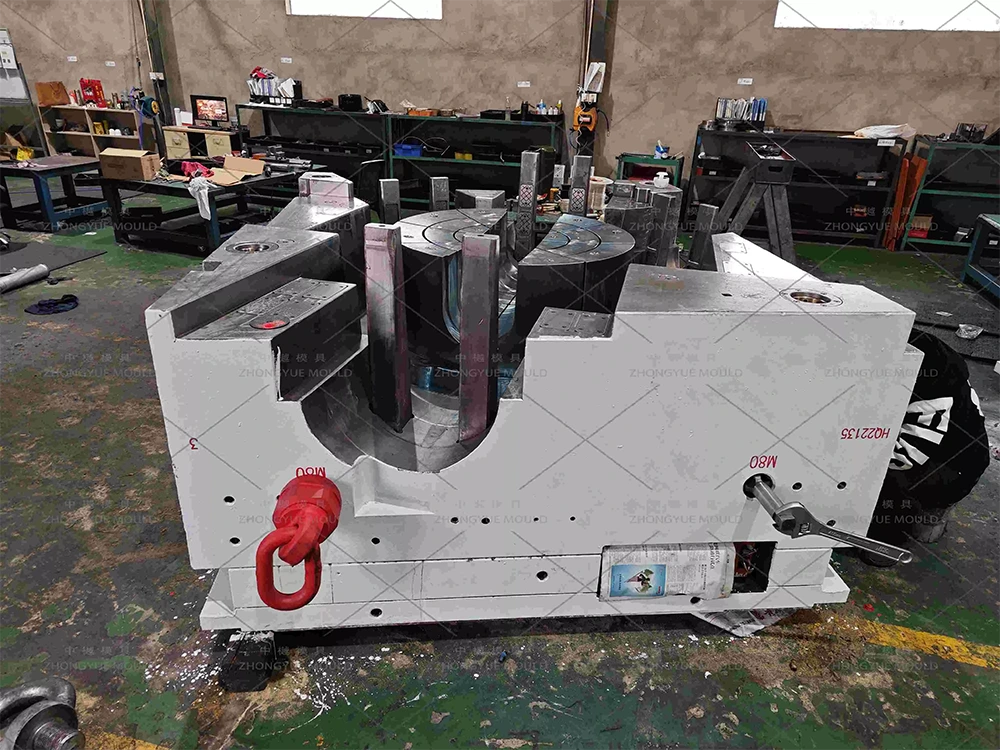

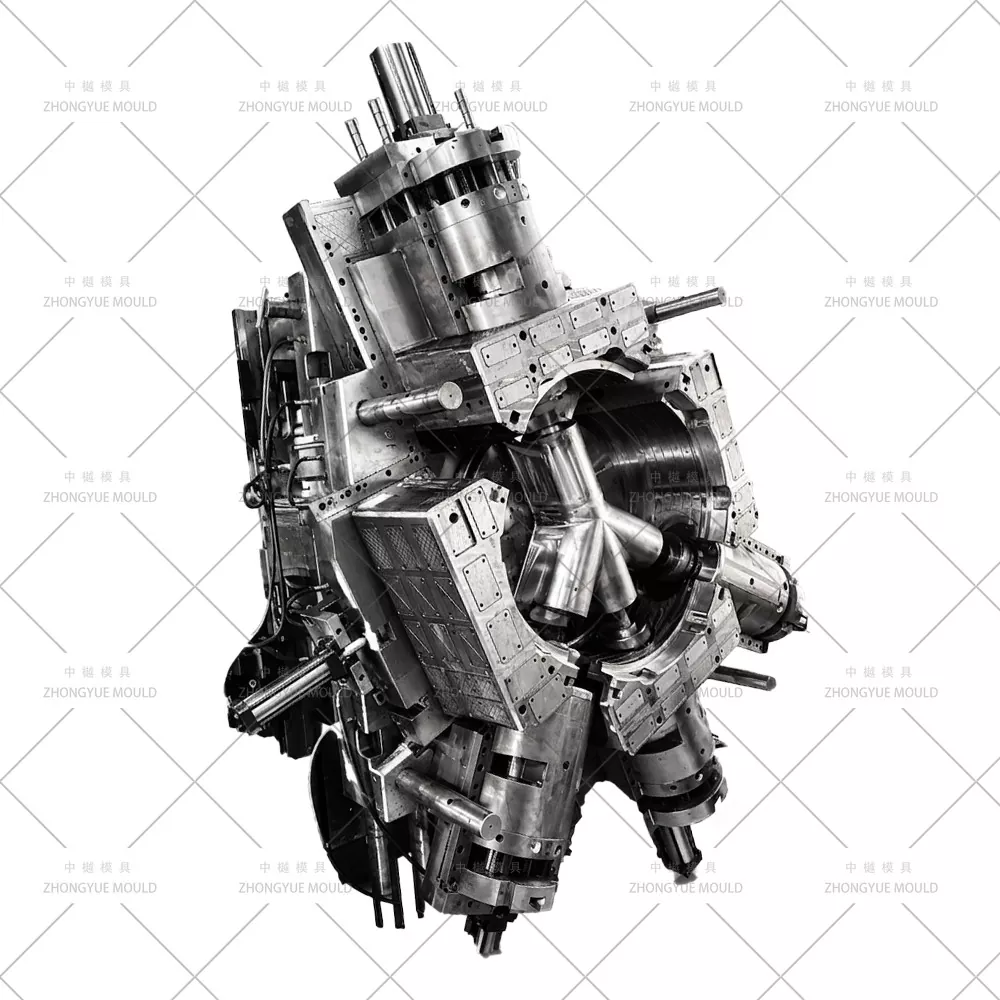

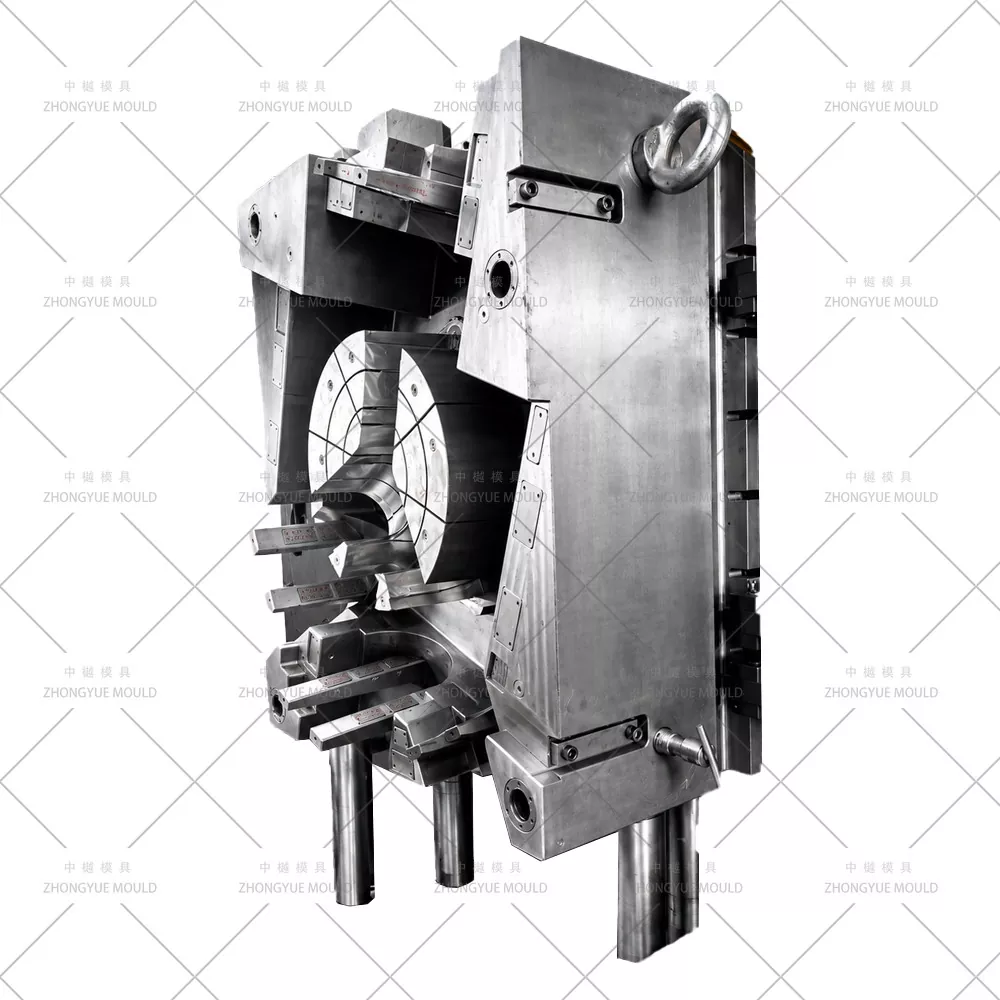

① 4-sidig hydraulisk kärna-dragning för rörhylsor

Det avgörande kännetecknet för en plast PP DN1000 manhål 4-vägs basform är fyra stora sidokärnor som bildar rörhylsorna/klockorna.

Varje uttagskärna manövreras av oberoende hydraulcylindrar (eller storvinklade lyftare för grunda uttag), med förreglade säkerhetsgränslägesbrytare som förhindrar stängning av mögel om någon kärna inte är helt indragen/frammatad.

Hylsans dragvinklar är exakt beräknade (vanligtvis 1°–2°) med förkromade kärnstift/hylsor för smidigt uttag och lång livslängd.

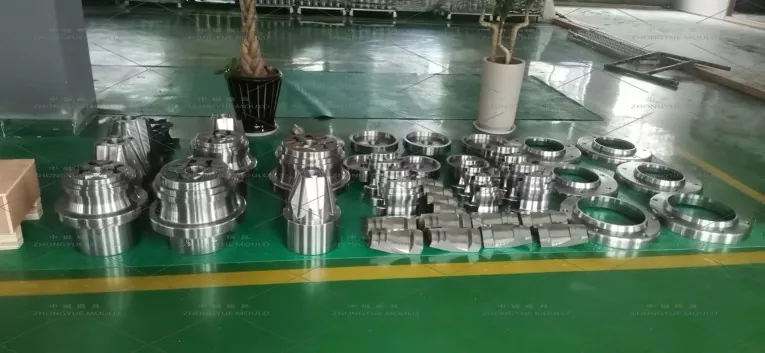

Utbytbara insatsringar tillåter olika rördiametrar (DN150–DN600) utan att bearbeta hela kärnan - en kostnadsbesparing för kammarsystemleverantörer.

② Deep Cavity Cooling & Insert-Block Construction

Brunnsbotten har tjocka väggar (8–15 mm) och djupdrag – kylning är avgörande för cykeltiden (vanligtvis 120–200 sek).

Kärna: Djupborrade bafflar + bubbelrör som når botten av djup kärna för jämn kylning.

Kavitet (yttre skal): Seriekopplade vattenledningar med tillräckligt avstånd; BeCu (Beryllium Copper) sätts in vid tjocka ribb-/bänkområden för att minska heta fläckar.

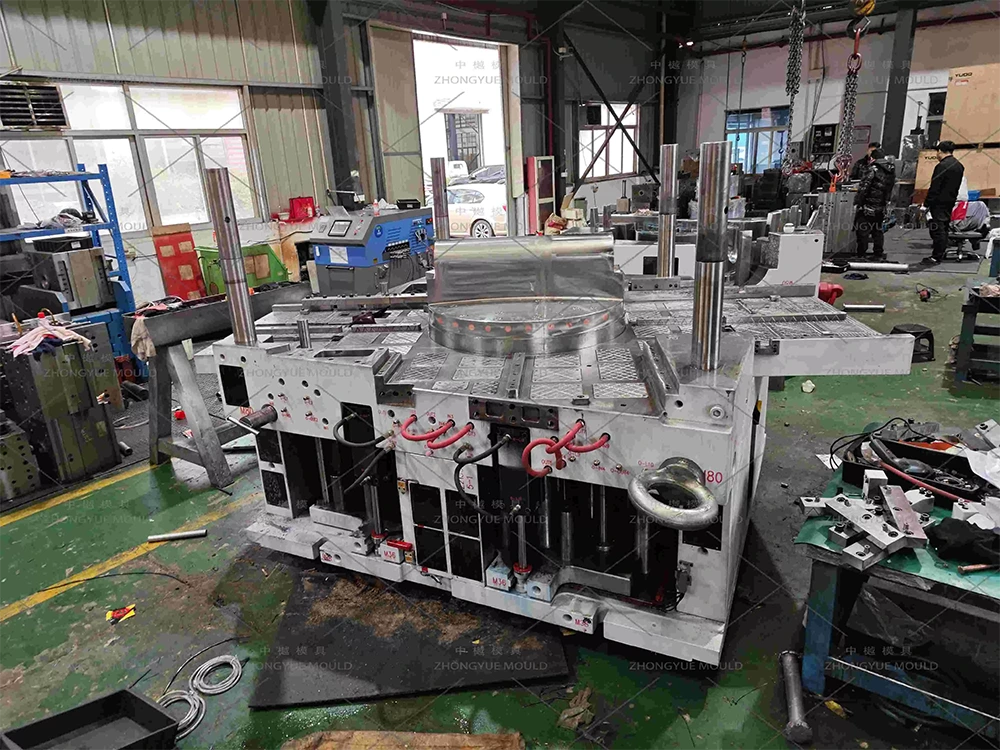

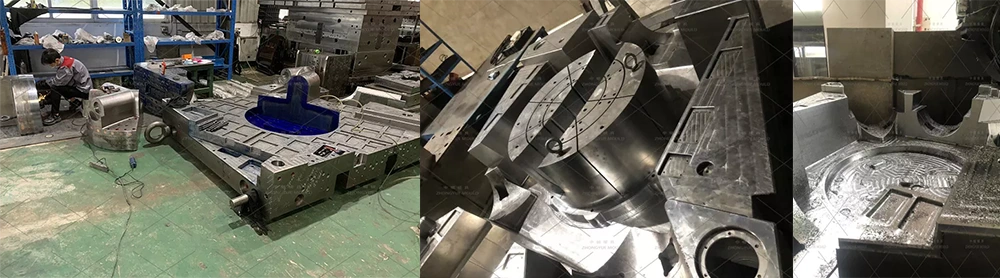

Formkroppen delad i precisionsbearbetade skärblock för parallell CNC/EDM-bearbetning → ~40 % kortare ledtid, enklare framtida underhåll/byte.

③ Stålval – Hållbarhet för storformatsverktyg

④ Utkastnings- och bänkdetaljer

Stor ejektorplatta med 30–60+ ejektorstift/hylsor placerade under bänkribbor och periferfläns.

Valfri stripperring för toppflänsutkast med stor diameter.

Ingjuten bänkyta är polerad/texturstyrd enligt EN-standarder för flödesprestanda.

⑤ Runner & Gating

Typiskt enkel- eller dubbelsidig sprue + fläktgrind / överlappsgrind på grund av stor del; vissa konstruktioner använder hett munstycke (sekventiell ventilport) för multi-gate fyllningsbalans på mycket stora baser.

Kallbrunn och avgasningsventiler utformade längs skiljelinjen och bänkens extremiteter för att undvika brännmärken i djupa fördjupningar.

Typiska applikationer

Kommunalt avlopp och stormavlopp: DN1000 inspektionskammare för bostads- och kommersiella byggnader

Vägkanter och industriell dränering: Med kraftiga lockadaptrar, kompatibel med D400/F900 brunnslock

Avloppsreningsverk: Tillgångskammare för pumpstationer och sedimentationstankar

Regnvattenuppsamlingssystem: Som fångstgrop/sedimentationsbas före filtrering

Kompatibel med EN 13598-2, DIN 19535 och större kommunala specifikationer när de tillverkas med certifierat PP-material.

Varför ZHONGYUE-FORM för din manhålsbasform?

Beprövad erfarenhet av stora hålrum – Manhålsbaser (Ø315–Ø1200), axlar, koner och täckramar levereras till Europa, SEA, Mellanöstern.

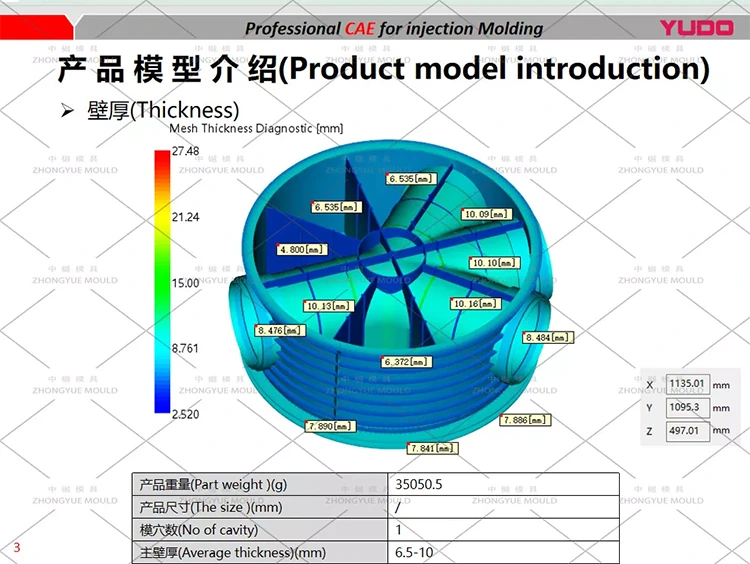

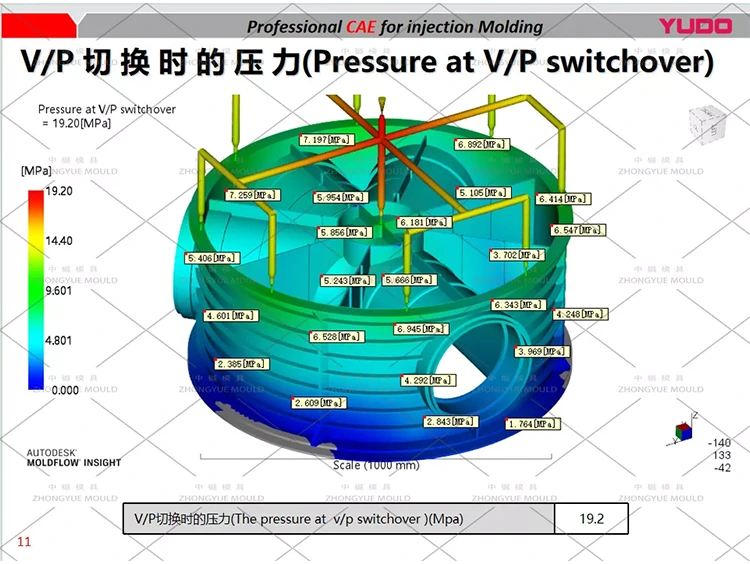

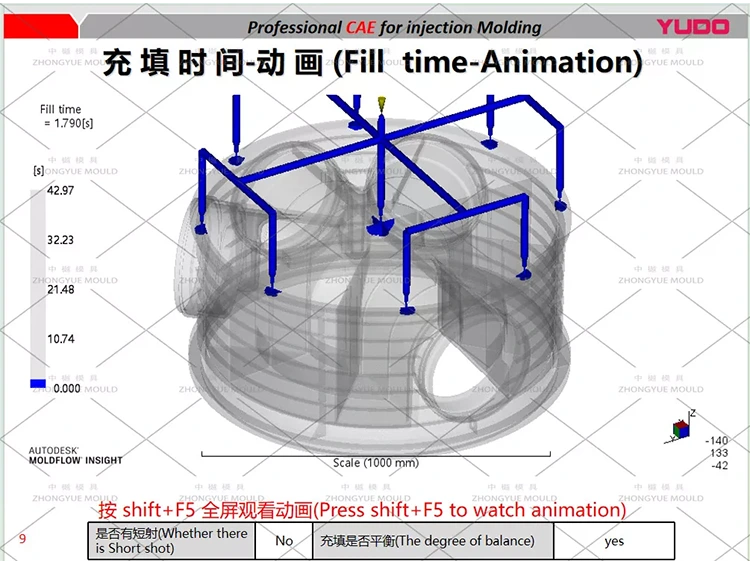

Mögelflöde och DFM före stålskärning – Validera fyllningsmönster, risk för bänksänkning och kylningslikformighet före bearbetning.

Insert-Block Parallell Machining – Minskar leveranstiden med ~40 %; förenklar framtida renovering av slitna kärna/hålrumssektioner.

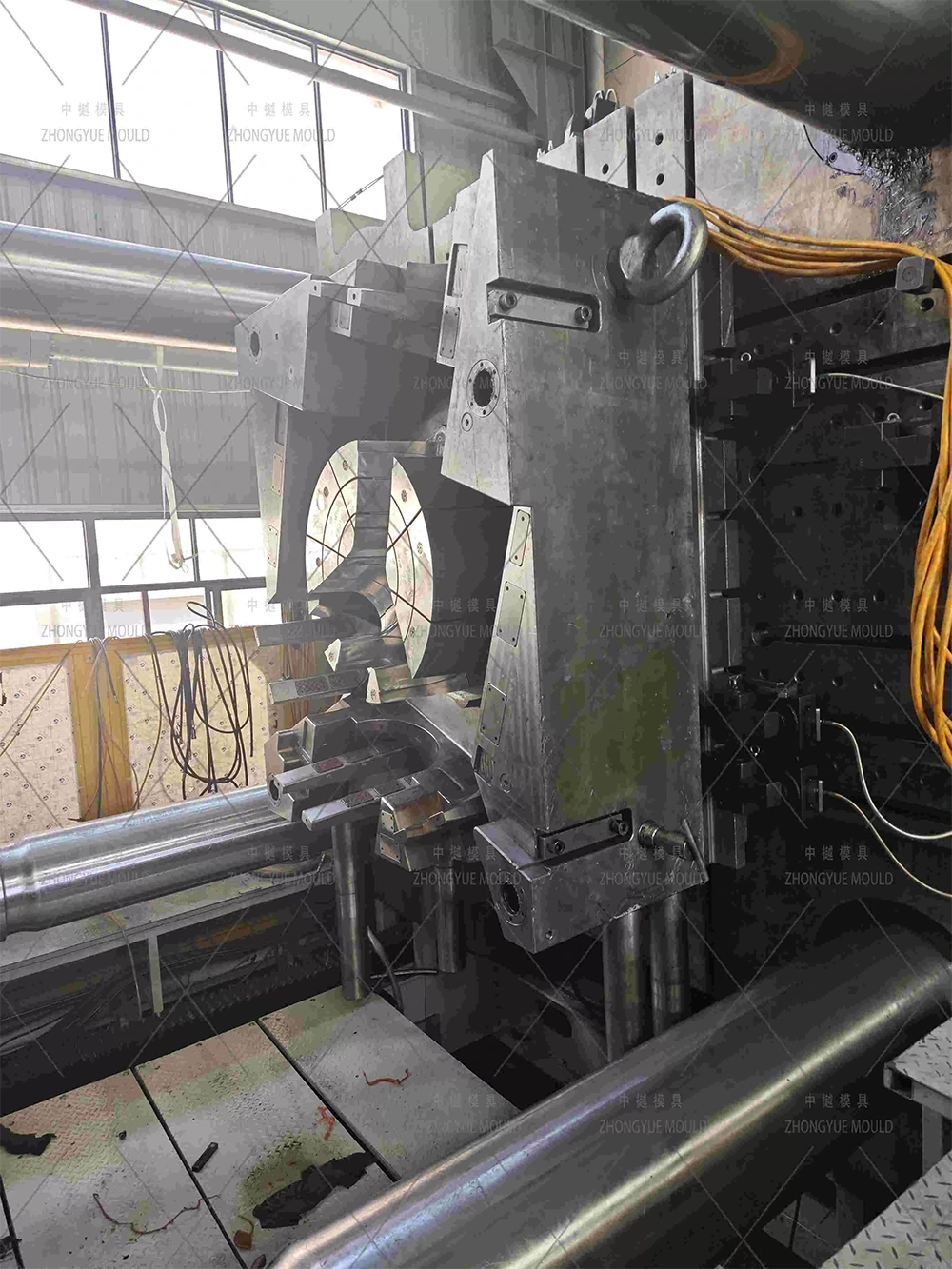

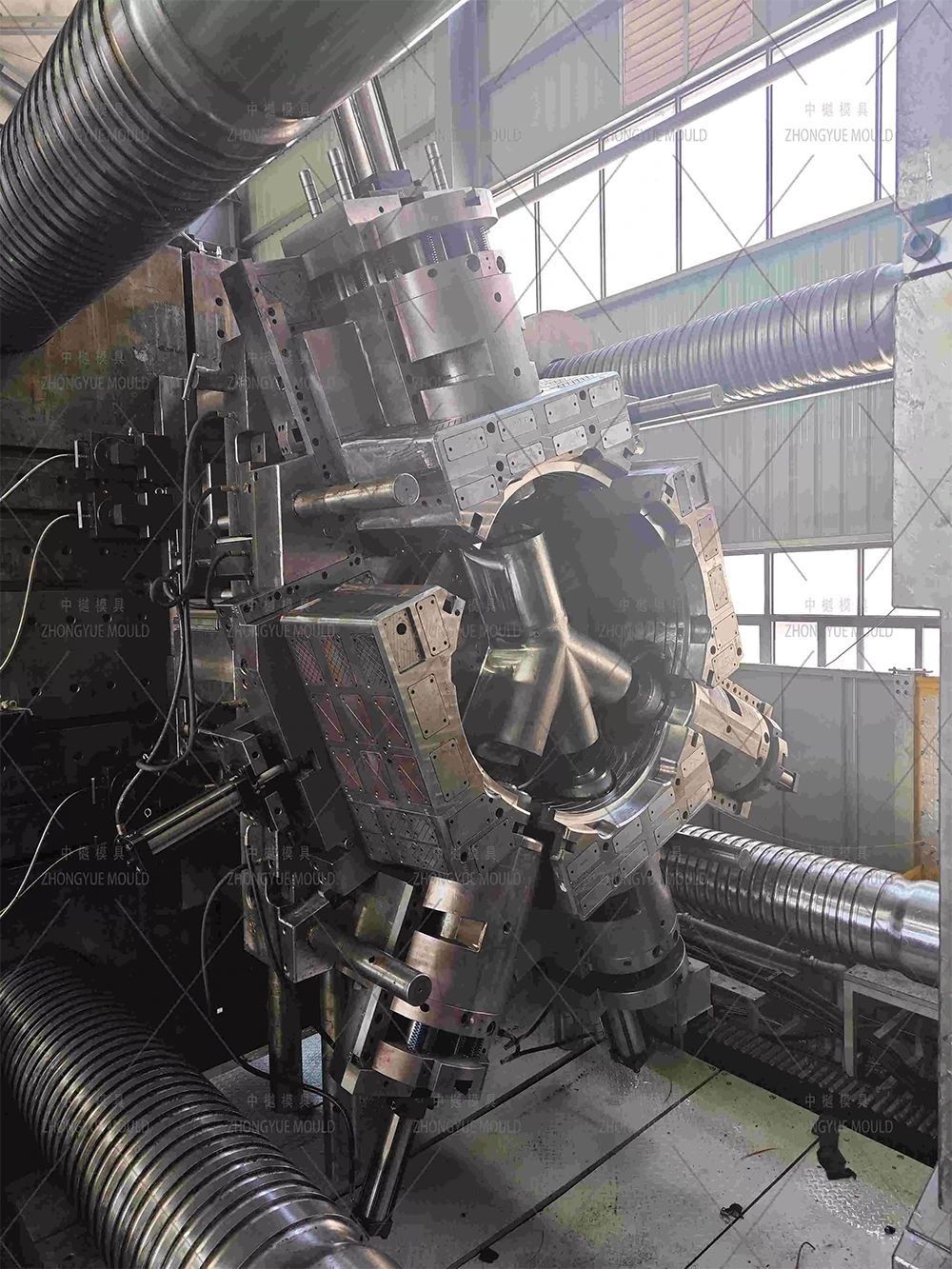

Fullständigt QC-paket – CMM-inspektion, stålcertifikat, T0-testvideo + exempel på dimensionsrapport före leverans.

Reservdelar och support – Extra tätningar, värmeband (om varmt munstycke används), hydraulslangar, hylsringar; fjärrfelsökning.
