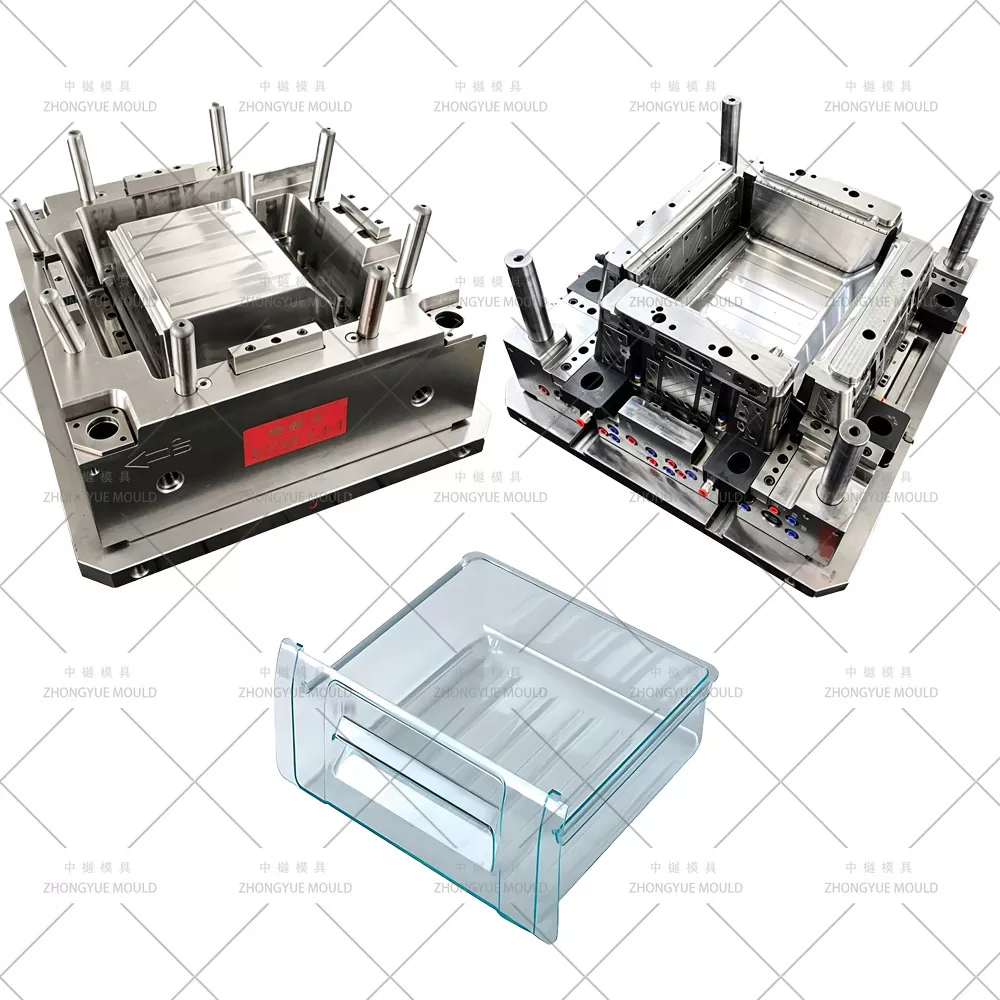

Kylskåpslåda i plast

Zhongyue Mould har ett dedikerat professionellt FoU-team för plastkylskåpsform i Kina, specialiserat på tillverkning av ett brett utbud av formar för kylskåpsinteriörkomponenter. Med hjälp av avancerad kylformsprutningsteknik tillhandahåller vi inte bara högkvalitativa kylformar utan även färdiga gjutna produkter.

Skicka förfrågan

Produktbeskrivning

Kylskåpslådor är komplexa, storskaliga plastkomponenter som kräver hög precision i formdesign. Den här fallstudien beskriver hur Zhongyue Mould konstruerade en högpresterande lösning för en PS (polystyren) kylskåpslåda, som tar itu med utmaningar i formning, kylning och strukturell integritet.

Formens namn	Kylskåpslåda i plast
Formmaterial	P20,2738,718H,NAK80,2316,S136,H13, etc
Formbas	Egentillverkad,LKM,DME,ASSAB
Hålighet	Singel/multi
Löpare	Kalllöpare och varmlöpare
Hot Runner Brand	Mästare, HUSKY, YUDO, etc.
Degsin programvara	UG:Aoto CAD och så vidare
Mögelliv	50-100 miljoner skott/ 5-6 år, Även om 10 år vid bra underhåll
T1 tid	45-60 dagar
Plastmaterial	PC ABS
Porttyp	Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, etc.
Ytbehandling av mögel	EDM, textur, högblank polering
Kvalitetssystem	ISO9001
HS-kod	8480719090
Ursprung	Huangyan Zhejiang Kina
Paket	Träfodral
Formmaterial	Hårdhet	Mögelliv
P20	HRC 28-33	>300 000 skott
718	HRC 33-36	>500 000 skott
H13	HRC >43	>800 000 skott
2344	HRC >48	>800 000 skott
S136	HRC 48-52	>1 000 000 skott

Gör ditt nästa kylskåpsformprojekt ljusare!

1. Komplex delstrukturanalys

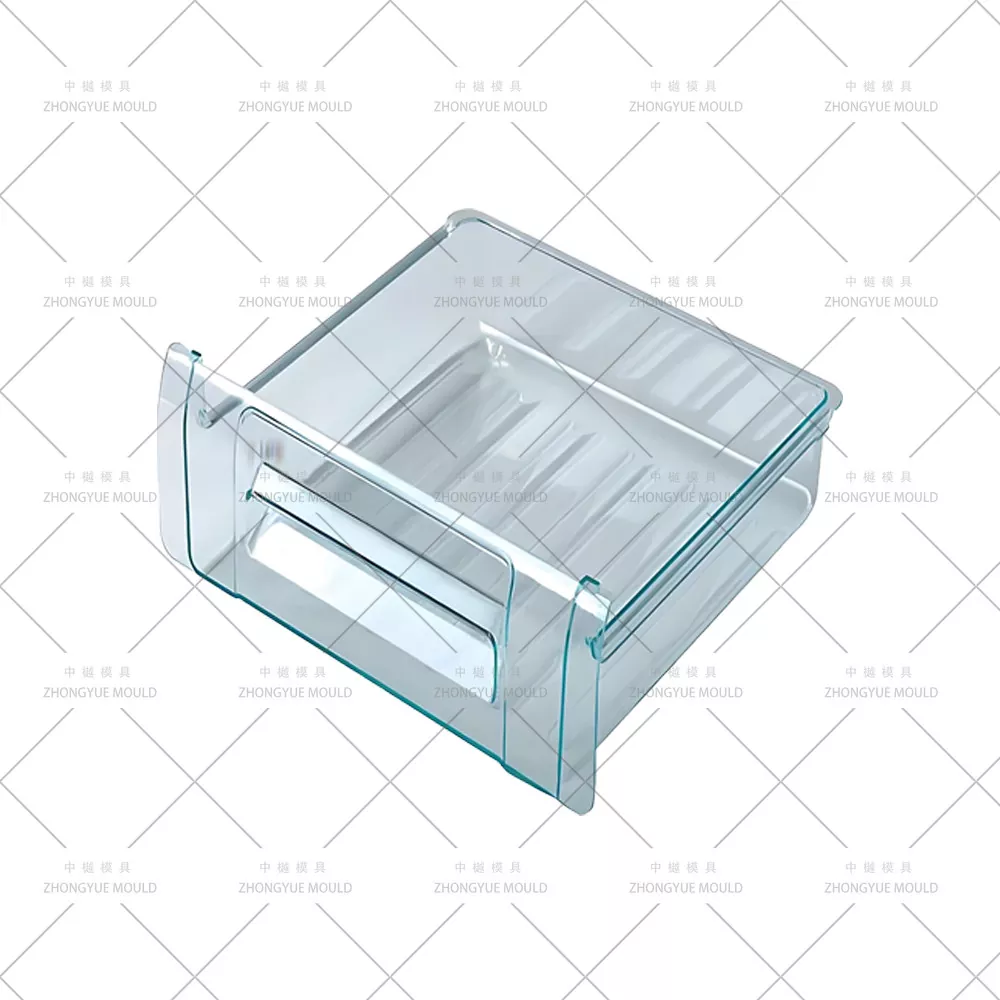

Kylskåpslådan har en komplex geometri, inklusive:

En välvd yta på övre framsidan.

Flera spännen (på framsidan i mitten, på insidan och på båda sidoväggarna).

En smal kjol (ca 8mm bred) längs lådans mynning.

För att övervinna deMoulding-utmaningar, implementerade vi en hybridlösning som kombinerar fasta Mould-sliders, sidosliders och en sned push-deMoulding-mekanism för att frigöra alla underskärningar utan att skada den genomskinliga PS-delen.

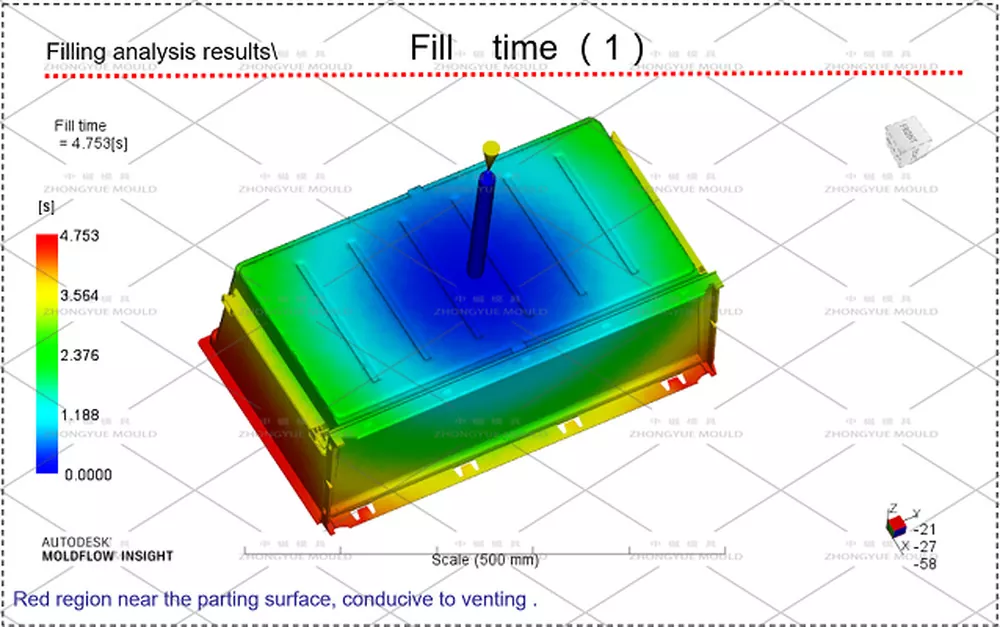

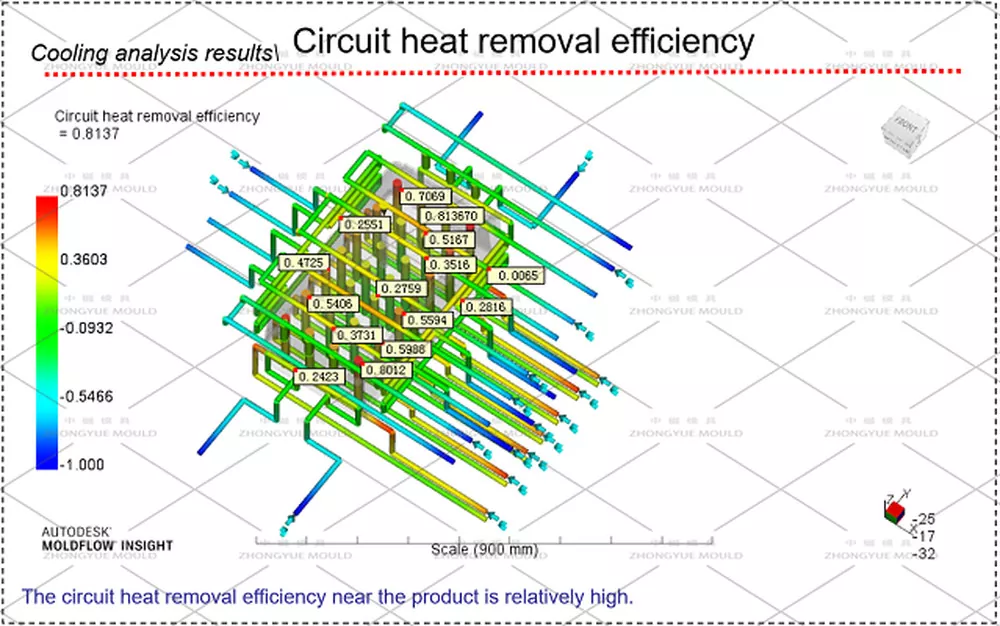

mould cooling analyzing mould flow analyzing

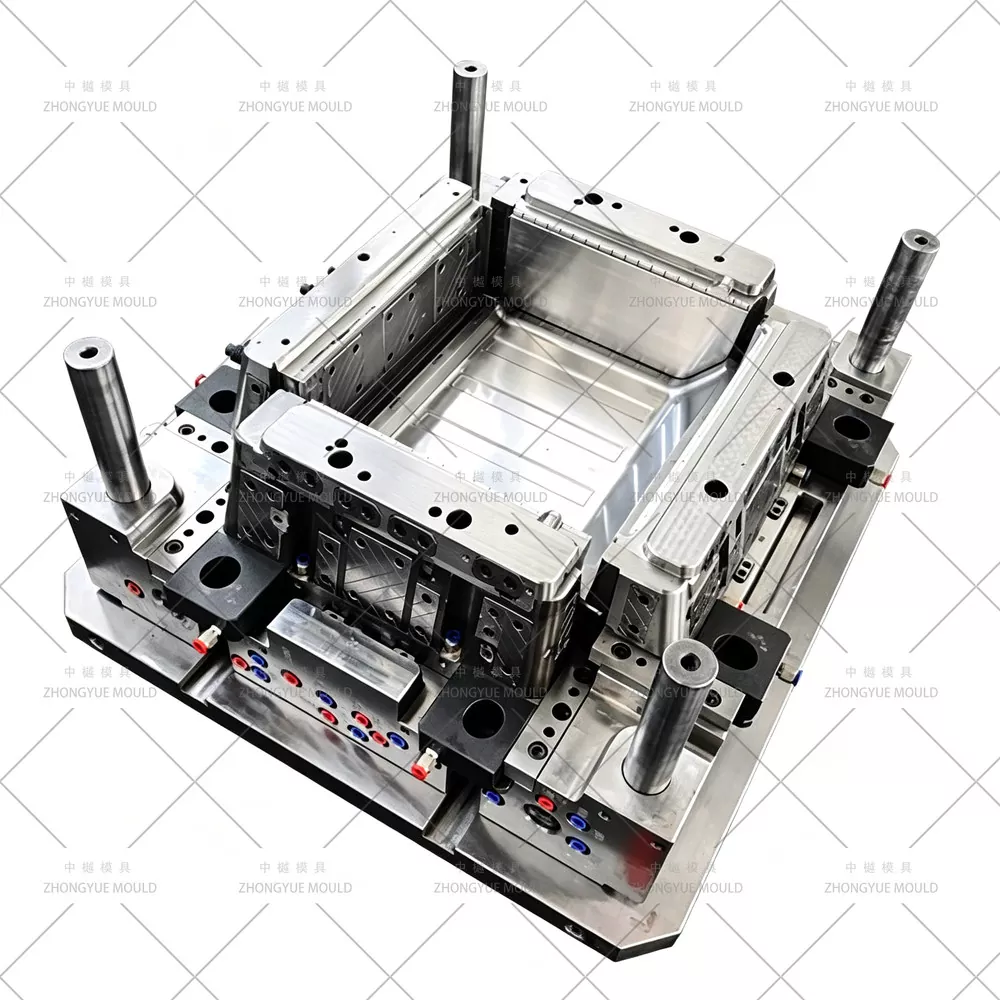

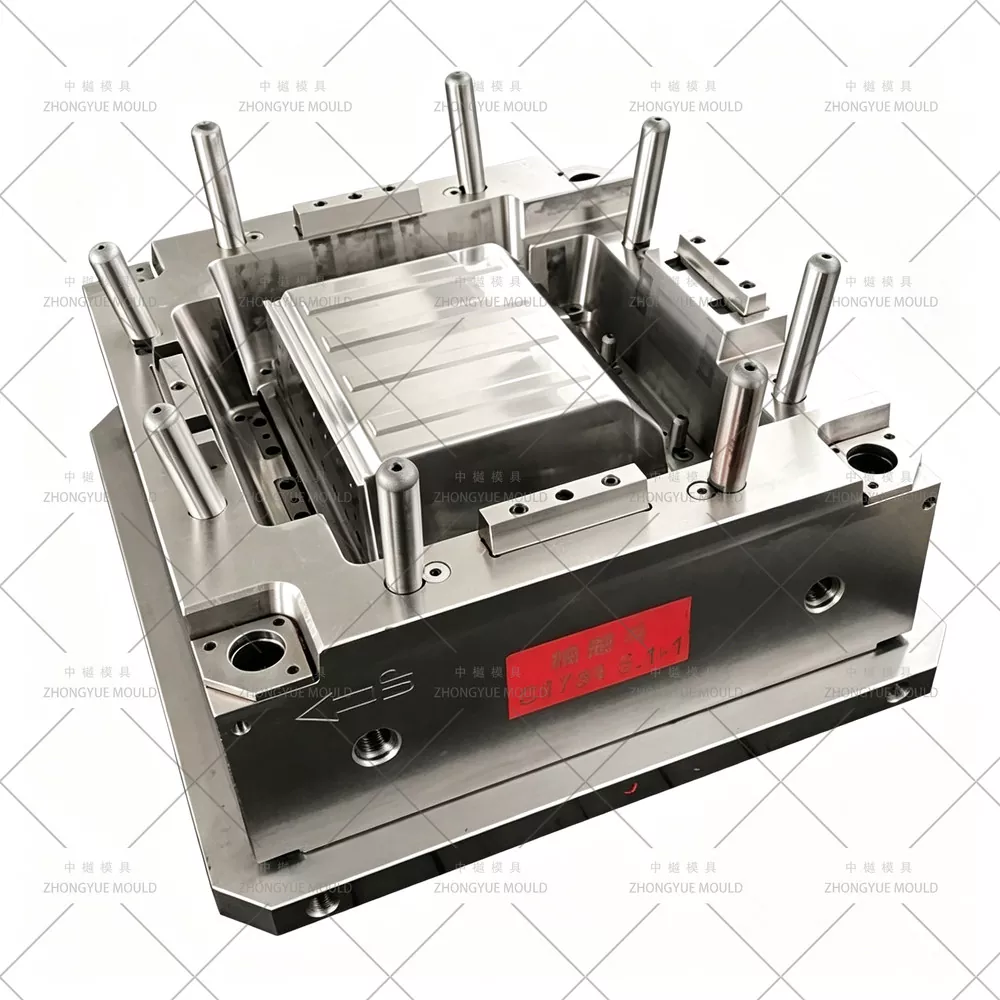

2. Zhongyue-form: Översikt över formstruktur för plastlåda för kylskåp

Avsnitt	Komponent / System	Nyckeltekniska funktioner & designlogik
2.1	Framsidans reglage	Struktur: Integrerad design för hög hållfasthet. Estetik: Skjut spåret gömt på sätet för att förhindra vittneslinjer på den synliga ytan.
2.2	Mekanism för sidoslider	Struktur: lutande styrpelare + skjutreglage. Tillverkning: Delad design (slider + säte) för enkel bearbetning och underhåll.
2.3	Oblique Push Mechanism	Struktur: T-spårsystem för inre handtagsspänne. Prestanda: Dubbla tryckstänger säkerställer balanserad rörelse; vinklad spår matchar spännets drag.
2.4	Avancerat utmatningssystem	Struktur: U-formad tryckplatta i tre delar. Funktion: Infälld design förhindrar stopp; platt tryckstång säkerställer synkroniserad rörelse.
2.5	Vakuumbrytare	System: Dubbla blåsenheter (rörlig och fast form). Användning: Sekventiell aktivering för att förhindra vakuumsprickor när formen öppnas.
2.6	Hot Runner System	Komponent: Mould-Master nålventilmunstycke. Portdesign: Insänkt portplacering för att dölja svetsmärken.
2.7	Formbas och uppriktning	Struktur: Integrerad fast platta + insatsstruktur för att flytta mögel. Inriktning: 10° koniska gropar och utsprång för självinställning.
2.8	Konformt kylsystem	Kanaler: Oberoende kretsar för fast mögel; sicksack interna kanaler för sneda tryckblock. Fördel: Förhindrar korsupphettning och säkerställer jämn kylning.

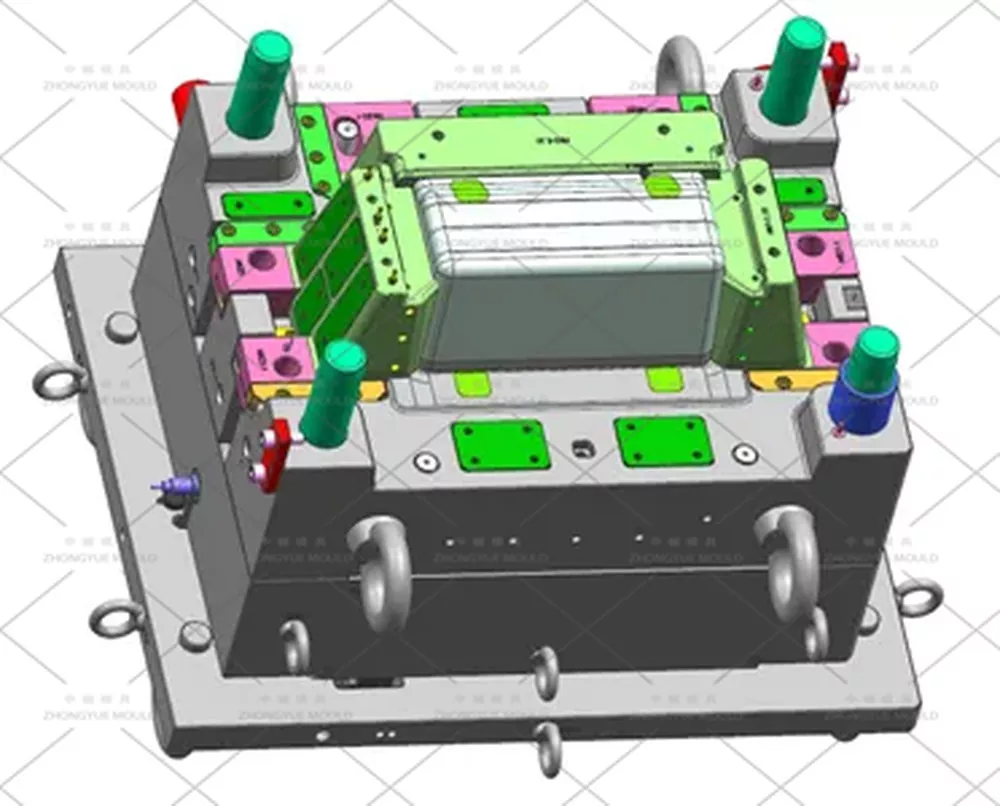

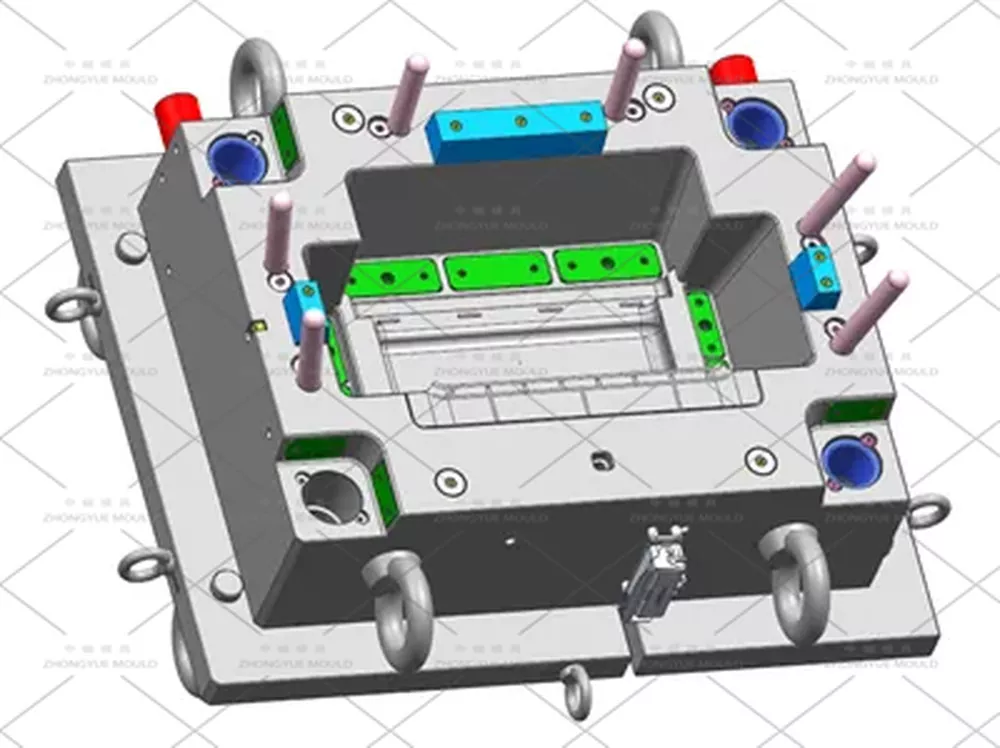

refrigerator drawer mould

3. Sammanfattning av form arbetsflöde

Denna tvåplattasform fungerar enligt följande:

Injektion och kylning: Varm löpare fyller håligheten; kylkanaler stelnar PS.

Formöppning: Den rörliga formen dras in. Skjutreglage och snedställda mekanismer börjar avformningen.

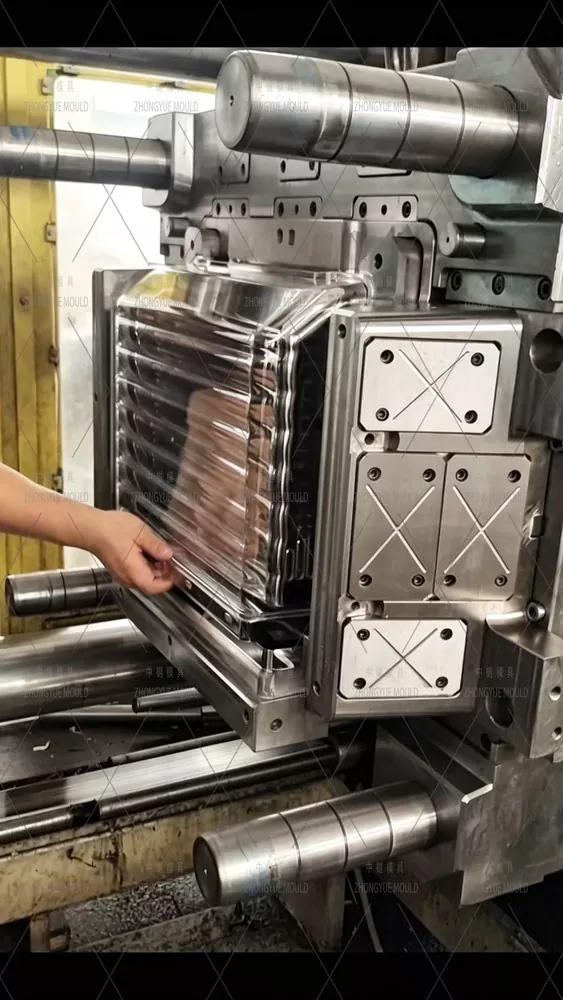

Utkastning: Insprutningsmaskinens ejektor aktiverar tryckplåtssystemet och lyfter ut lådan.

Återställ: Processen omvänds för nästa cykel.

4. Premium materialval & precisionsbearbetning

Materiallista:

Fast formplatta: 2711 förhärdat stål

Rörlig forminsats: 2311 stål

Kärnkomponenter (skjutreglage/Oblique Pushes): 2711 stål med nitrering (0,15 mm djup, 50-52HRC)

Formbas: Medium Carbon Steel 1050

Precisionsbearbetningsprotokoll:

Montering-första efterbehandling: Kritiska rörliga delar (kärna, skjutreglage, tryck) sätts ihop innan den slutliga CNC-finishen för att eliminera stegskillnader.

EDM-texturering: Tryckplattorna är elektroetsade för att förhindra synliga skiljelinjer.

Trådskärning: Använder NC-försedda referenser för uppriktning på mikronnivå.
