Kylskåpsform av plast

Kylskåpsdörrhandtaget är en kritisk estetisk och funktionell komponent, som integrerar pelaren och handtaget i en enda enhet. På Zhongyue Mould tillhandahåller vi högprecisionsformar för kylskåp av plast designade för massproduktion av både frys- och konvertibla fackhandtag.

Genom att använda avancerad 1-Mould-2-Cavities-teknik, tillåter våra formar tillverkare att producera två olika handtagsdesigner samtidigt inom en enda cykel. Detta tillvägagångssätt förbättrar produktionseffektiviteten avsevärt och minskar tillverkningskostnaderna samtidigt som de stränga utseendestandarder som apparatindustrin kräver bibehålls.

Teknisk utmaning: Varför är det svårt att hantera formar

Kylskåpsdörrhandtag klassificeras som långa, tunnväggiga delar med komplexa geometrier. De primära utmaningarna inkluderar:

Ytkvalitet: Inga grindmärken, svetsmärken, bubblor eller repor är tillåtna.

Komplex geometri: Funktioner inkluderar djupa underskärningar (upp till 14,3 mm), förstärkande ribbor, skyltfönster och böjda ytor.

Måttnoggrannhet: De passande ytorna (S1 & S2) måste vara helt plana för att sömlöst anslutas till dörrskalet.

Materialflöde: Med längder som överstiger 900 mm (för fryshandtag) och en genomsnittlig väggtjocklek på 1,8 mm är det viktigt att upprätthålla smältflödesbalansen över långa avstånd.

Zhongyues ingenjörslösning

För att övervinna dessa utmaningar implementerade vi en robust formdesign med fokus på tre kärnteknologier: Gating, Cooling och DeMoulding.

1. Sekventiellt ventilvarmlöparsystem (nollsvetslinjer)

För att förhindra fula svetslinjer på handtagets synliga yta använder vi ett Timing Needle Valve Hot Runner System.

Teknik: Envägs sekventiell ventilkontroll (G1→G2→G3→G4→G5).

Struktur: Kombinerar ett primärt termiskt munstycke, varmrörsplatta och sekundära termiska munstycken.

Fördel: Genom att styra öppnings-/stängningstiden för varje munstycke via solenoider och en kontroller, hanterar vi smältflödesfronten. Detta eliminerar effektivt svetsmärken eller flyttar dem till icke-kritiska, dolda ytor.

Layout: 5 grindar för det längre fryshandtaget och 4 grindar för det kortare konvertibla handtaget, vilket säkerställer balanserad fyllning.

[Infoga bild: Figur 3 - Layout för grindsystem]

2. Multi-Directional Core Pulling & DeMoulding Mekanism

Med underskärningar fördelade över olika plan (T1–T7) fungerar inte en enkel utkastning. Vår Mould integrerar flera deMoulding-system:

[Infoga bild: Figur 5 - Vinklad styrstolpe- och skjutmekanism]

3. 3D-kylsystem för termisk balans

Ojämn kylning leder till skevhet. Vi designade en sofistikerad vattenkylningslayout:

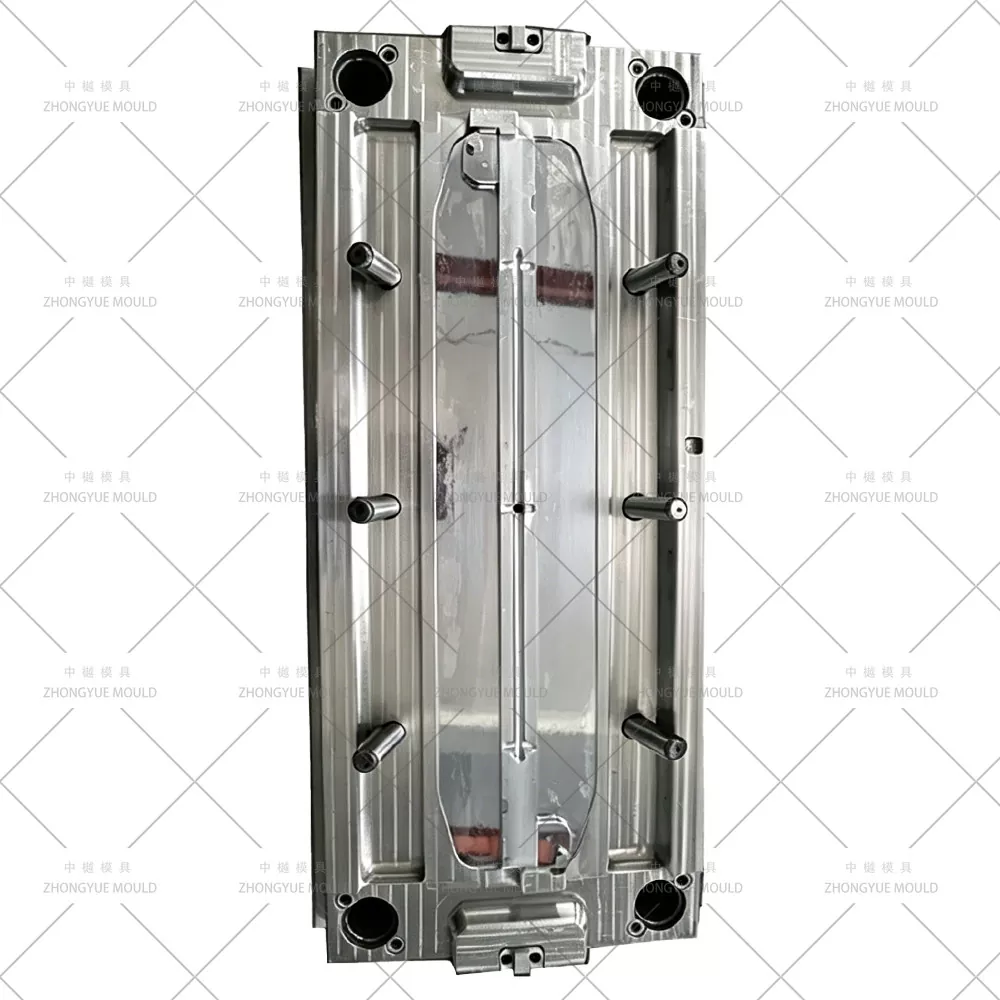

Fasta forminsatser: 8 grupper av kylkanaler (~15 mm från hålväggen).

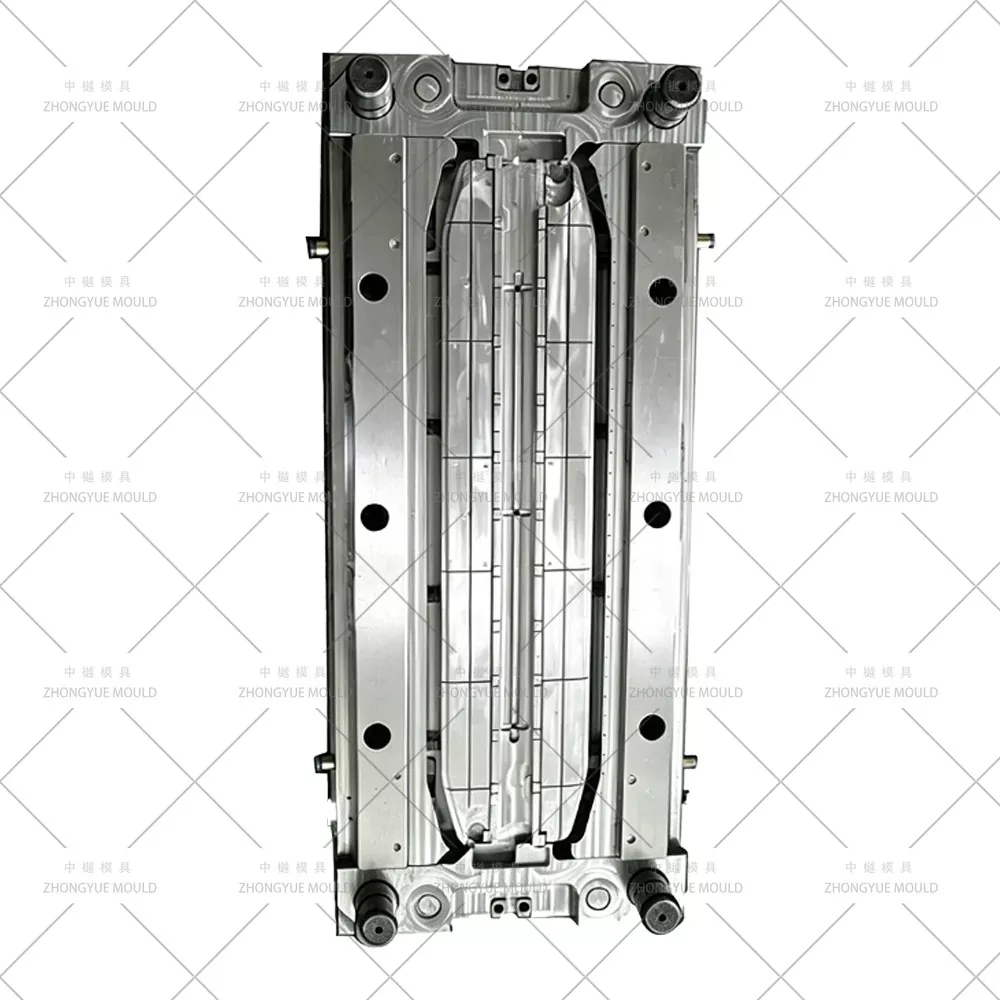

Moving Mould Inserts: 6 grupper av kretsar (cirkulationsrör + baffelvattenbrunnar).

Sliders: Dedikerade cirkulerande vattenrör för stora sliders.

Resultat: Snabb och jämn kylning, som balanserar formtemperaturen mellan 80–90°C för att förhindra krympning och inre stress.

Formarbetsprocess

Injektion: Plastsmälta (ABS) kommer in genom de sekventiella ventilens heta munstycken (G1–G5) i en tidsbestämd sekvens.

Öppning och dragning av kärnor: Formen öppnas och vinklade styrstift driver skjutreglagen för dragning av kärnan i sidled.

Utkastning: Tryckplattan aktiverar runda tryckstänger och tryckblock för att mata ut de färdiga handtagen (Avstånd: 60 mm).

Återställning: Alla komponenter återgår till sina ursprungliga positioner, redo för nästa cykel.
