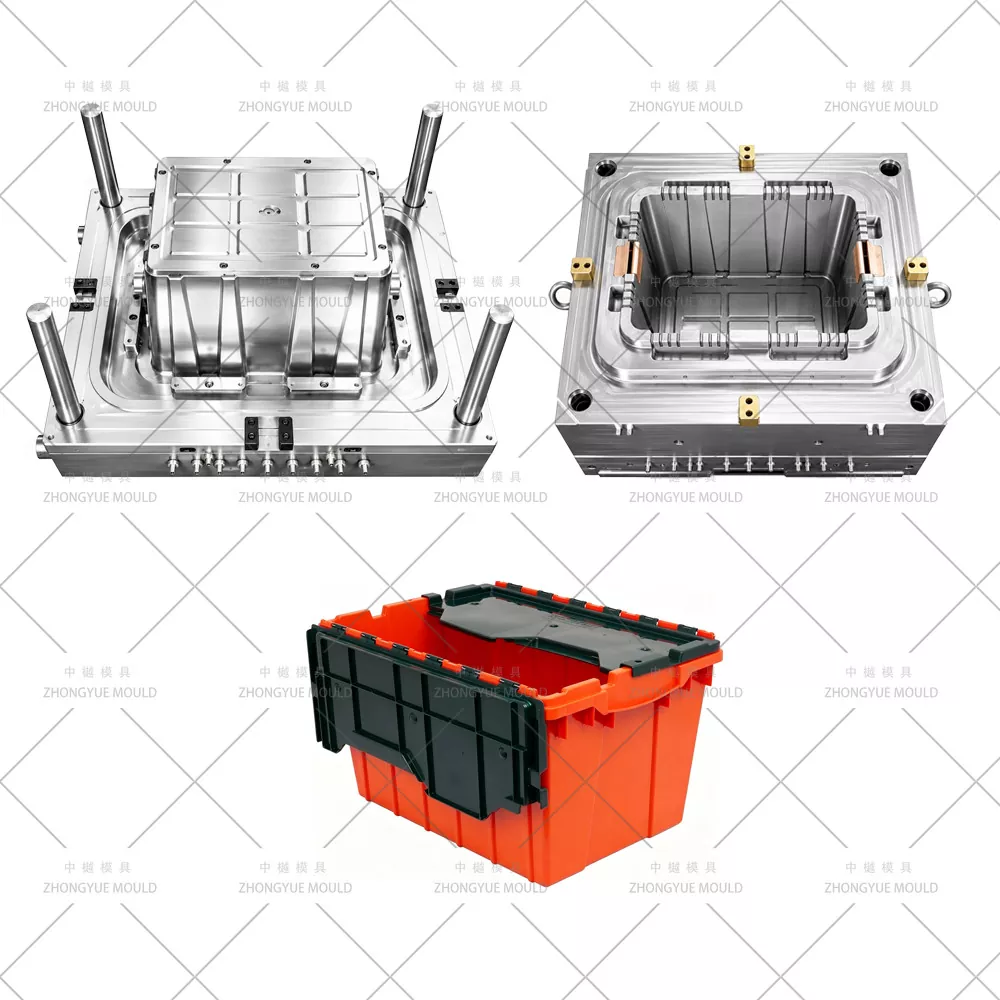

Kapslingsbar stapelbar låda med påsatt lockform

Kapslingsbar stapelbar förvaringslåda med påsatt lockform – behållare med fäst lock i eurostorlek / kapslingsbar vätskeformsprutningsform Tillverkare

ZHONGYUE MOLD är en professionell kinesisk tillverkare av formsprutningsformar som levererar kapslingsbar stapelbar låda med påsatta lockformar / PP-kapslar i ett stycke med inbyggda gångjärnslock (Euro-fäste med lock, 21L / 46L / 56L / 67L – 400×300mm & 6mm globala Footistics till 6mm Footistics) leverantörer, läkemedelsdistributörer, e-handelsuppfyllelsecenter och 3PL-lageroperatörer.

Till skillnad från en separat förvaringslåda + löst lock, är denna produkt gjuten i ETT skott som en enda plastdel: lådans kropp, locket (enkla eller dubbelfliks "krokodil"-lock) och ett tunt PP integrerat levande gångjärn (0,25–0,4 mm väv) som förbinder dem. Sidoväggarna har avsmalnande avsmalning (1,5–3° per sida) så tomma väskor häckar djupt – kapslad höjd 75–90 mm kontra full höjd 220–365 mm, vilket sparar 60–75 % tom returvolym. Många versioner inkluderar manipuleringssäkra tätningsöglor, etiketthållare på 4 sidor och ergonomiska handtag.

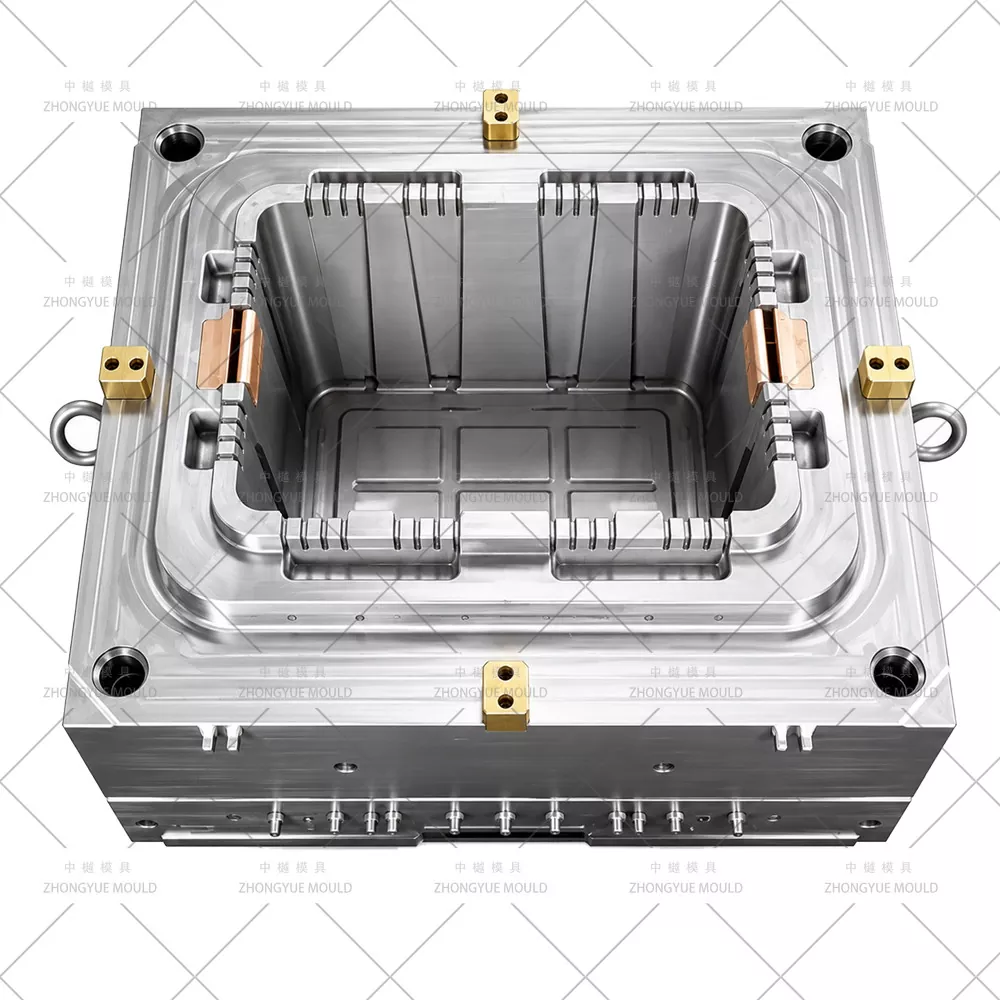

Våra formar är enkavitet (1×1) som producerar Body+Lid+Gångjärn tillsammans (valfri separat 2-hålighets reservlockform citerad), med BeCu-insatskylning vid gångjärnszonen (moderat flöde för att bevara PP-duktilitet & gångjärnslivslängd), central kärna baffel, dold ubåtsöppning, genomskinlig FM-port på locket invändigt. (≥1,5 mm per sida vid kapsling 10-hög) & stapling av läppar med locket på lådan nedanför.

Från 21L 400×300 mm kapslade väskor med påsatt lock, 46L/56L/67L 600×400mm Euro behållare med fästlock (färdiga med platt botten), till krokodillock med dubbla flikar med rem/remslitsar, vi tillhandahåller DFM-skärning/formflödesanalys innan kylning av stålskärning/formflödesanalys.

Specifikationer för förvaringslåda för plastinsprutning:

Få ditt nästa projekt för plastförvaringslåda att bli ljusare!

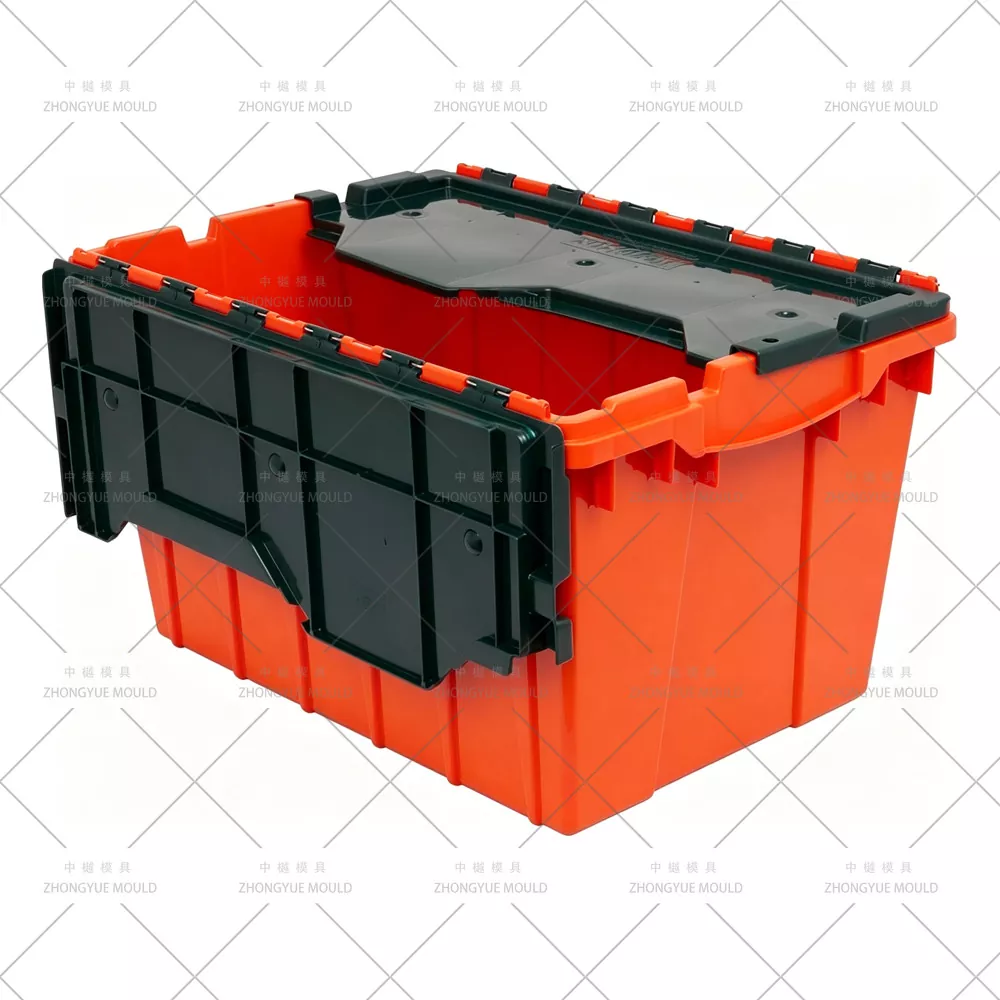

Vad är en staplingsbar låda med påsatt lock?

En staplingsbar låda med fast lock (även kallad behållare med fäst lock).– ALC / Nest & Stack Tote) är formsprutad av ny PP (MFR 8–12 g/10 min för bästa livslängd på gångjärnsutmattning; MFR 12–18 godtagbar för områden utan gångjärn) i en form med enkel hålighet som formar låda + lock + integrerat levande gångjärn samtidigt.

Nyckelidentifierare jämfört med tidigare artiklar:

Häckande avsmalning— sidoväggar avsmalnande in- och utvändigt (1,5–3°/sida); tomma lådor glider in i varandra; kapslad höjd vanligtvis 75–90 mm (21L–67L intervall).

Fäst / integrerat gångjärn— förtunnad PP-bana (0,25–0,4 mm) polerad och avrundad; överlever 50 000+ öppna/stäng-cykler utan vita spänningssprickor när korrekt MFR PP & formtemperaturprofil används.

Euro Footprint-kompatibilitet— 600×400 mm (46L–67L) eller 400×300 mm (21L) att stapla på EU-pallar (1200×800 mm passar 2×3 bon); platt bas för transportör/bandtransport.

Tamper-Evident Eyelets + Etiketthållare— ingjutna hål för engångsförseglingar och 4-sidiga försänkta etikettskyltar.

Single Mould Shot = Body + Lock + Gångjärn— inget löst lock att förlora; valfri separat reservlocksform citerad.

Viktiga formtekniska höjdpunkter (Nesting ALC-version)

Integral Living Hinge Zone — Web Thinning & BeCu Moderated Cooling

Kavitetsgångjärnsbana lokalt förtunnad till 0,25–0,4 mm (typiskt 0,3 mm för PP MFR 8–12) med R0,15–0,25 mm blandningsradier på båda sidor, spegel-/högsatinpolerad (SPI A2/B1). BeCu-insatsen vid gångjärnszonen löper ΔT 5–6℃ (inte överkyld!) för att bibehålla PP molekylär orientering och vikningshållfasthet (50k+ cykler). Överkylning → gångjärnet sprött; underkylning → diskbänk på lock/låda nära gångjärn.

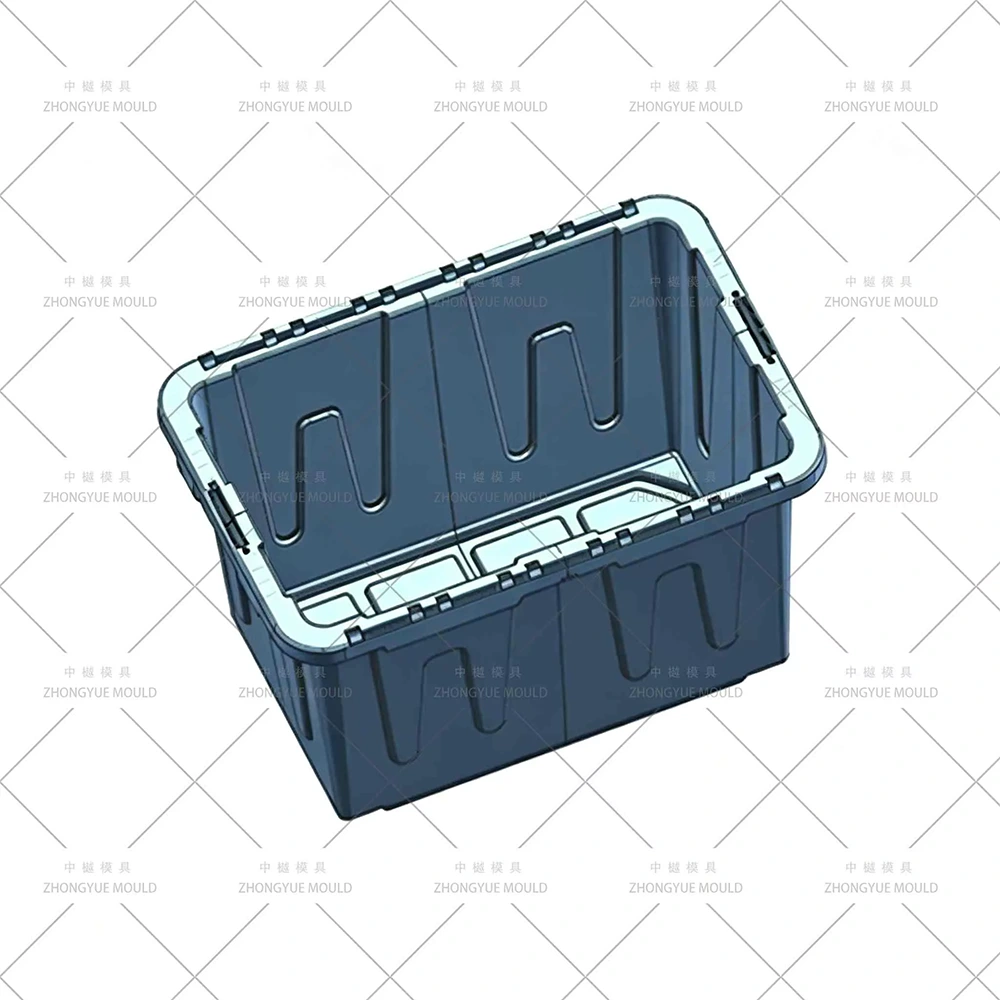

Häckande avsmalning& Interference DFM — 3D Nesting Stack Simulering

Sidoväggsdrag 1,5–3°/sida (ID & OD samma avsmalning för att hålla väggtjockleken konstant vid kapsling). Vi simulerar 10–12 kapslade tömningar i 3D för att verifiera minsta spelrum ≥1,5 mm (rec. 2 mm) mellan kapslade vägg- och basutsprång (ribbor, staplingsläpp). Mål: kapslad höjd ≤80 mm (600×400-serien) eller ≤75 mm (400×300-serien).

Krokodillock (Dual-Flap) eller Single-Flap Design

Lock med dubbla flikar ("krokodil") låses i mitten och låser fast lådans övre kant; kräver mittdelande ribbdetalj & ibland mini lös insats för underskuren spärrprofil - kontrolleras i 3D-montering. Enkelfliksversion enklare, samma formstil.

Stacking Lip Engagement DFM

Den övre flänsen har en försänkt staplingslist som griper in i locket på lådan nedanför när den är fullstaplad. Vi verifierar staplingsläppens planhet ±0,3 mm & lock-top urtagningsdimension kontra box-under-kant i DFM.

Dold undergrind på lockets innerfläns / boxtop innerfläns

Ø1,2–1,8 mm ubåtsportsax på inre osynlig yta; Glid ALDRIG genom gångjärnsbanan (orsakar svag orientering och brännskador). Vestige klädd flush; inget synligt grindmärke på yttersidorna.

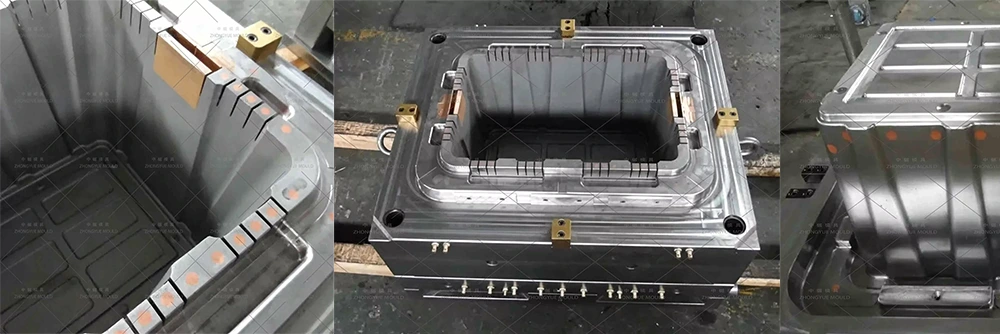

Kylning — Central baffel + BeCu gångjärn + BeCu bottenradie

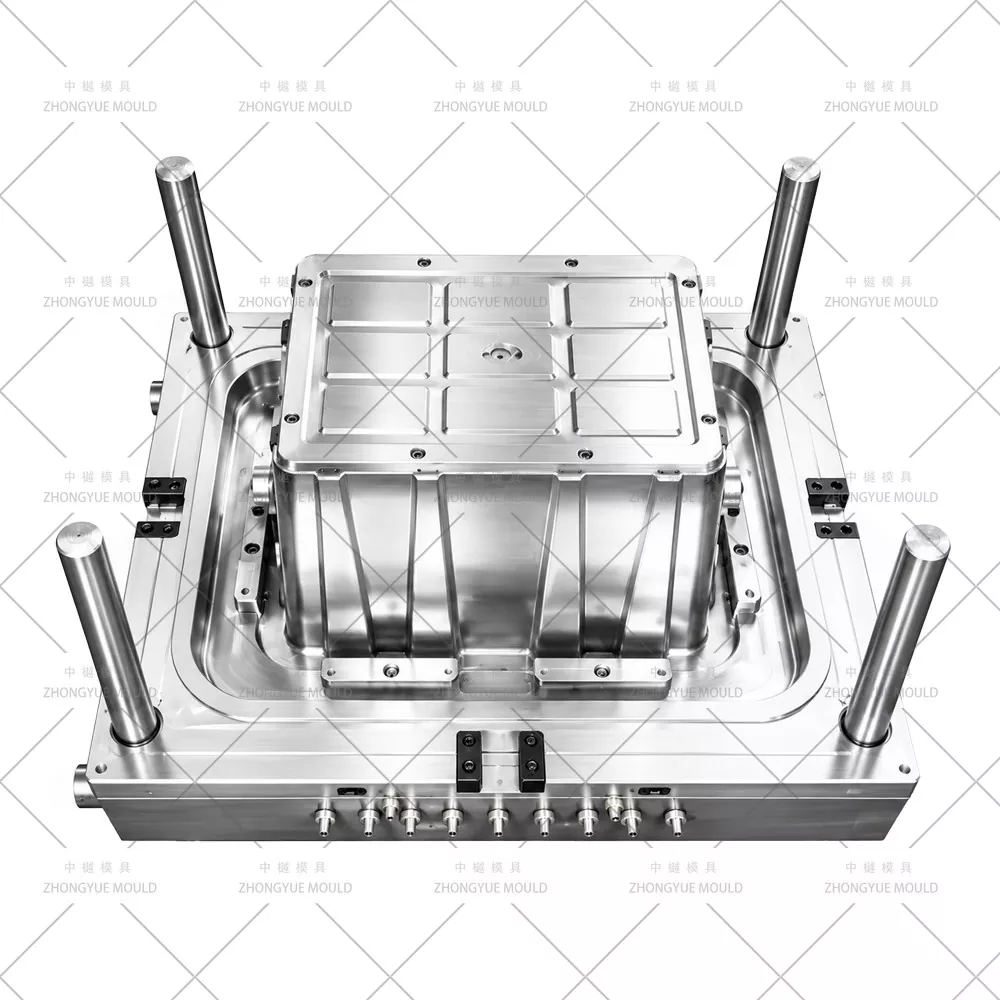

Kärna: Ø10–12 mm baffel; Kavitets bottenradie: BeCu insats; Gångjärnszon: BeCu-insats med moderat vattenflöde. 2–3 isolerade kretsar; ΔT inlopp–utlopp ≤4℃ (kärna), 5–6℃ (gångjärnszon acceptabel).

Tamper Eyelet & Etiketthållare Detaljering

Ingjutna Ø4–5 mm genomgående hål (öglor) för säkerhetstätningar; försänkta 80×40 mm etikettskyltar (4 sidor) med drag ≥2°. Inga skarpa kanter — radie ≥0,5 mm för att förhindra att etiketten lossnar och skärsår.

Ergonomiska handtag / stängda handtag

Genomgående hål med generösa radier (R3–5 mm) & filéerade kanter – DFM-kontrollerade för spänningskoncentration. Valfri stängd handtagsögla (lägger till mindre underskärning — lös insats eller ytlig glid om sådan finns).

Tillämpningar av staplingsbara lådor med påsatt lock (ALC)

Vår tillverknings- och valideringsprocess (kapslande ALC-form)

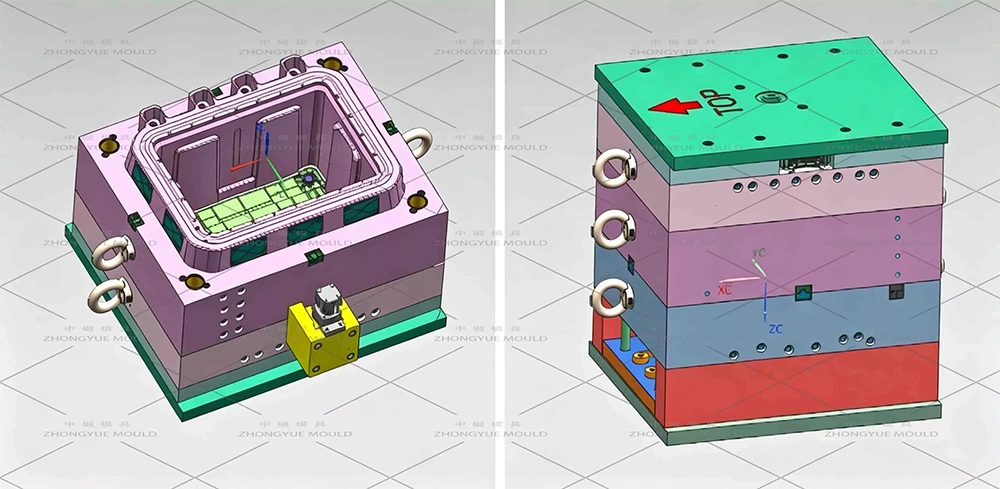

Häckande DFM & gångjärnsutmattning granskning— Analysera väggtjocklek (typ. 1,8–2,8 mm), gångjärnsbana 0,25–0,4 mm med radier, kapsling 1,5–3°/sida, manipuleringsögla Ø, etiketthållarens urtag. Kör 3D-test av kapslingsinterferens (10-högt bo) & Moldflow-kylning/varp. Rekommendera PP MFR 8–12 för gångjärnens livslängd. Gratis DFM-rapport.

Stål & gångjärnszon Prep— Välj P20/718H; beställ BeCu-skär (MOLDMAX™) förbearbetad till nätform; Om krokodilspärren är underskuren, förbered H13 nitrerad miniinsats.

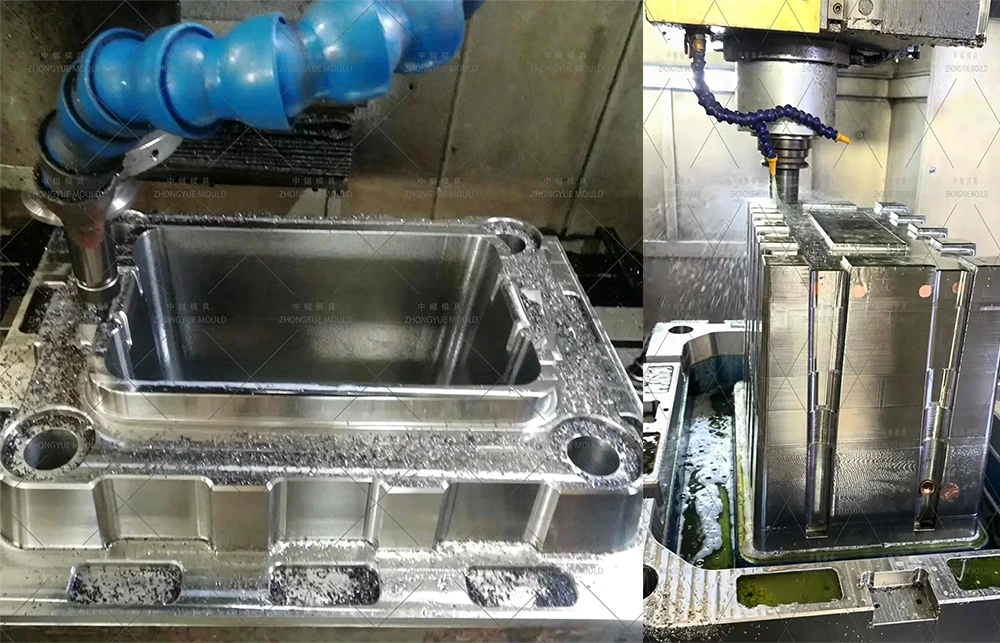

Precisionsbearbetning— Höghastighets CNC grov/finish hålrum & kärna; djuphåls baffelborrning; handpassad BeCu gångjärnsinsats med termisk kontaktverifiering; polerad gångjärnsbana SPI A2/B1; maskinetikett-plack fördjupning & sabotage-ögla genomgående hål.

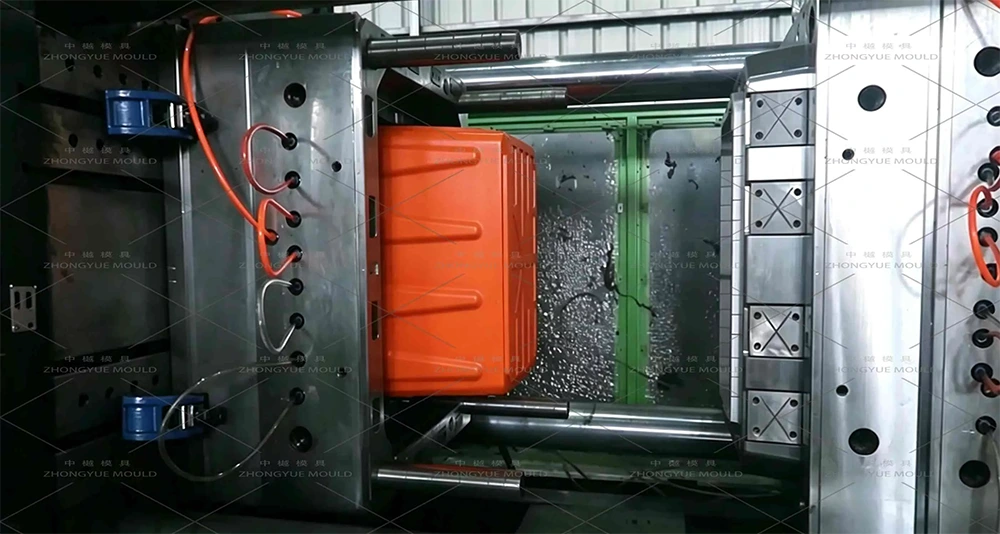

Montering & T1-försök— Kör på egen maskin med specificerad PP (MFR enligt dina specifikationer); producera fullmonteringsprov; utför gångjärnsvikningstest (manuellt/mekaniskt 50k+ mål), kontrollera kapslad höjd (mål ≤80 mm för 600×400), stapla läpppassning på provet nedan, grind-vestige-kvalitet. Leverera testvideo + prover + CMM-rapport.

Rättelse & slutgiltigt godkännande— Justera kylflöde/avluftning vid behov; skickas i gasningsfri kraftig låda med formmanual, reservdelar (ejektorstift, BeCu-insats finns som förbrukningsmaterial), stålcertifikat.

Support efter försäljning— 1-års garanti (icke konstgjord), gratis reservdelar, fjärrstyrning för återventilation / BeCu-insatsbyte.

Varför välja ZHONGYUE-MÖGEL för din häckande ALC-form?

Erfarenhet av Euro-Container mögel— 21L/46L/56L/67L 600×400 & 400×300 inbyggda ALC-formar; bekant med geometrier med krokodillock och enkelflik

Nesting Interference DFM + Rådgivning för gångjärnsutmattning— Vi simulerar 10-höga bon i 3D, verifierar staplingsläppens ingrepp och ger råd om PP MFR (8–12) och gångjärnsbanans tjocklek för en livslängd på över 50 000

BeCu Hinge-Zone Expertis— Måttlig kylning (inte för kall) för att bevara PP-duktiliteten; termisk kontakt verifierad under passform

Strikt kvalitetskontroll och transparenta framsteg— Veckovisa bearbetningsfoton, T1-provgodkännande (inkapslad höjdkontroll + gångjärnsvikningstest) före leverans

Exportera erfarenhet— Formar skickas till Europa (EN 840 footprint-compat diskussion), Nord- och Sydamerika, SEA, Mellanöstern

1-års garanti + utbytbar BeCu-gångjärnsinsats

Vanliga frågor — Stapelbar låda med påsatt lockform

F: Vilken PP MFR rekommenderar du för bästa livslängd på gångjärnen?

S: MFR 8–12 g/10 min (sampolymer PP) är idealisk för inbyggt gångjärn – bibehåller vikhållfastheten (50 000+ cykler utan vita spänningssprickor). MFR 12–18 är användbar men gångjärnens livslängd minskar; MFR >20 rekommenderas inte för gångjärnszon.

F: Hur mycket utrymme sparar kapsling?

S: Typisk kapslad höjd = 75–90 mm (mot full höjd 220–365 mm) → 60–75 % volymminskning när den är tom. Vi designar och verifierar i 3D kapslingssimulering (10–12 lådor kapslade) för att garantera ≥1,5 mm (mål 2 mm) spelrum – ingen fastkilning.

F: Krokodillock (dubbelflik) kontra enkelflik — någon formskillnad?

S: Båda använder samma 1×1 kavitetsproducerande Body+Lid+Gångjärn. Krokodillocket har ribba i mitten och ibland ett litet löst inlägg eller grunt glid för spärrunderskärning — vi inkluderar detta i DFM. Funktionellt låser krokodillocken ihop sig centralt och motstår oavsiktlig öppning bättre.

F: Kan du lägga till manipuleringssäkra förseglingshål och etiketthållare?

S: Ja — standard på de flesta ALC-formar: Ø4–5 mm öglor för engångstätningar & 4-sidiga försänkta etiketter (~80×40 mm) ingår i hålrumsdesignen utan extra kostnad (såvida inte anpassad storlek efterfrågas).

F: Vad behöver du för en offert?

A: 2D-ritning (PDF/DWG) + 3D-modell (STP/IGS/X_T) ELLER tydliga foton med nedtoning (L×B×Full H, Kapslad H, Volym, väggtjocklek, gångjärnsvävsdetalj om känd). Berätta för oss PP-klass du planerar att köra (MFR), årsvolym, fotavtrycksstandard (400×300 eller 600×400) och locktyp (enkla flik/krokodil).

Begär en offert för din staplingsbara låda med påsatt lockform

Skicka din Nesting ALC 2D-ritning + 3D-modell (eller exempelfoton med detaljerade mått: yttre/inre L×B×H, kapslad höjd, väggtjocklek, gångjärnsväv om specificerat) och projektkrav. Berätta för oss PP MFR du kommer att använda & lock stil. ZHONGYUE MOLD kommer att tillhandahålla en gratis Nesting-Interference DFM + Gångjärnsutmattning Kommentar + Moldflow kylningssammanfattning + formell offert inom 24–48 arbetstimmar.

Kontakta oss nu för att starta ditt Euro-Size Nestable Attached-Lid Container / Nesting Stapelbar Tote Injection Mold-projekt!
