Kapslande stapelbar förvaringslåda med påsatt lockform

Kapslingsbar stapelbar förvaringslåda med påsatt lock Form – Insatsbyte Euro Fast lock-behållare / Nestable Tote Injection Mould Tillverkare

ZHONGYUE MOULD är en professionell tillverkare av formsprutningsformar i Kina som levererar staplingsbara förvaringslådor med påsatta lockformar / Insert Exchange Nestable väskor med integrerade PP-gångjärnslock (Euro Footprint 400×300 mm & 600×400 mm – 21L / 46L / 7L kedjar till globala etiketter, 6-56L) leverantörer, läkemedelsdistributörer och stormarknader i bakrummet.

Till skillnad från standardformar med enstaka specifikationer, använder vårt Insert Exchange Mould System en vanlig formbas (S50C / LKM / DME heavy-duty) med utbytbara hålrum och kärninsatser för 21L (400×300×260 mm, ~1,6 kg PP) och 46L/56–302 mm (56–302 mm) ~2,6–3,0 kg PP). Detta sparar ~30–40 % på program i flera storlekar — du köper en bas + två uppsättningar insatser istället för två kompletta formar. Alla varianter har integrerat PP levande gångjärn (0,25–0,4 mm väv, BeCu-zonad måttlig kylning för att bibehålla flex-utmattningslivslängden 50k+ cykler), kapsling avsmalnande 1,5–3°/sida (kapslad höjd 75–90 mm = 60–75 % sparad volym), försänkta hållare och etiketter med fyra öglor.

Från privatmärkta 21L häckväskor med påsatt lock för detaljhandeln, 46L/56L Euro behållare med lock för lagerplockning, till antimikrobiella (Ag⁺/ZnO) PP-klassade väskor för läkemedel/livsmedel, vi tillhandahåller fullständig DFM-täckande kontroll av häckningsstörningar (10-höga, ≥2 mm flöde för att förhindra yta på ytan och 2 mm yta), porös stålventilation för antimikrobiell / koltillsats PP.

Specifikationer för förvaringslåda för plastinsprutning:

Få ditt nästa formprojekt i plastförråd att bli ljusare!

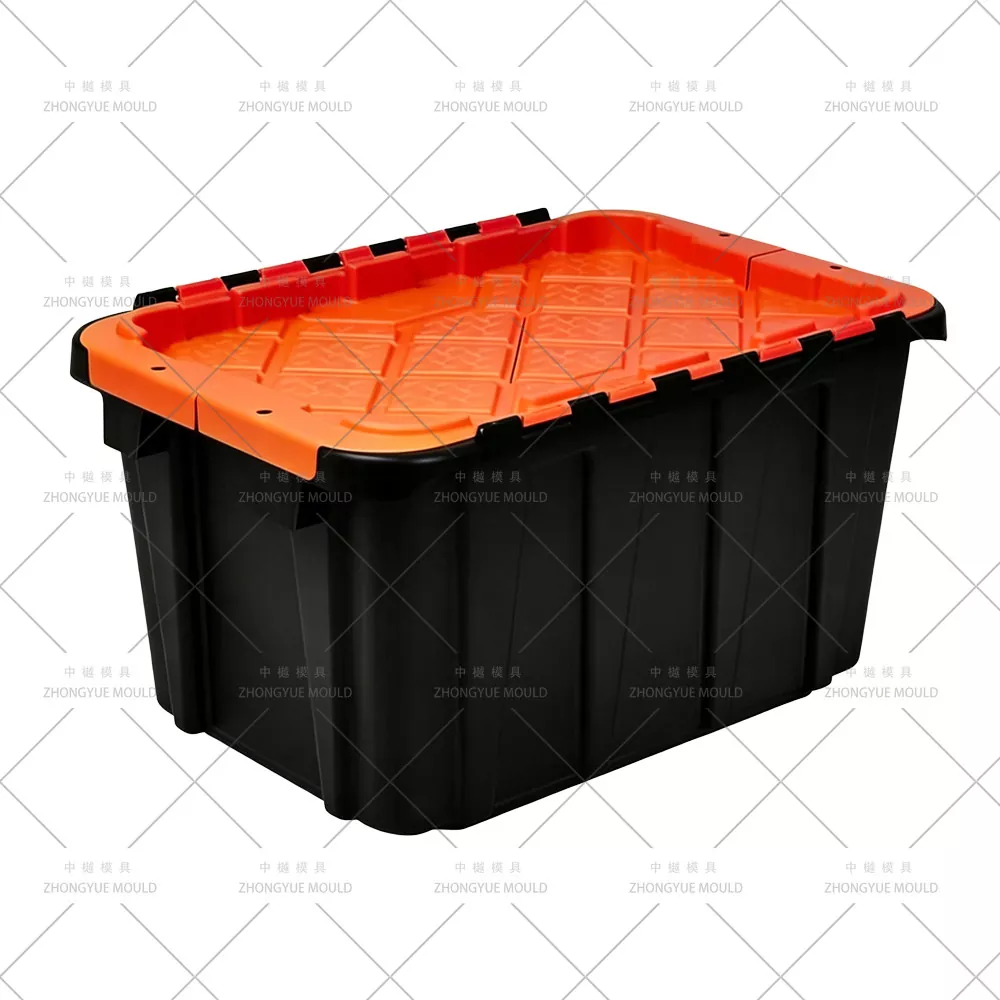

Vad är en staplingsbar låda med påsatt lock (insatsutbytesversion)?

En staplingsbar låda med fästande lock är en formsprutad behållare i ett stycke: lådkropp + "krokodil" med dubbla flikar eller lock med en flik + integrerad PP levande gångjärnsbana - allt i ett enda skott (1×1 hålighet). Vår version lägger till utbytbara hålrum/kärninsatsblock i en delad huvudformbas så att du kan producera både 400×300-serien (21L) och 600×400-serien (46L–67L) genom att endast byta insatser (30–45 min byte).

Nyckelidentifierare jämfört med tidigare artiklar:

Sätt i Exchange Mould System— gemensamma bolster, styrda insatskassetter placerade med pluggstift och låsta med sexkantsbultar; repeterbarhet ±0,05 mm.

Antimikrobiell / ESD PP-kompatibel— porösa ventilinsatser (sintrat stål) i sista fyllningszoner för att förhindra brännskador vid körning av Ag⁺/ZnO eller kolfylld PP.

Snabbt färgbyte DFM— balanserad löpare (eller hot-tip per insats), flödesledande analys säkerställer jämn pigmentspridning; grindplacering optimerad för att dölja svets-/svetslinjer på bred locktopp.

Dynamiskt stacktest DFM-kontroll— toppflänsens planhet ±0,2 mm garanterad; simulerad 5-hög staplad @ nominell belastning (25 kg dynamisk / 100 kg statisk enligt Euro ALC-standard — webb 3/14) i DFM-rapport.

RFID-ficka/Ultraljudslogoplatta fördjupning— Kaviteten inkluderar fräst ficka för framtida RFID-tagg under locket & utbytbar logotyp prägling/dembossering.

Fältunderhållbar gångjärnsinsats— BeCu gångjärnszonblock bultat från delningsytan → byt ut sliten gångjärnspoleringsinsats utan att skala hela hålrummet.

Viktiga formtekniska höjdpunkter (Insert Exchange / AM-Ready Nesting ALC)

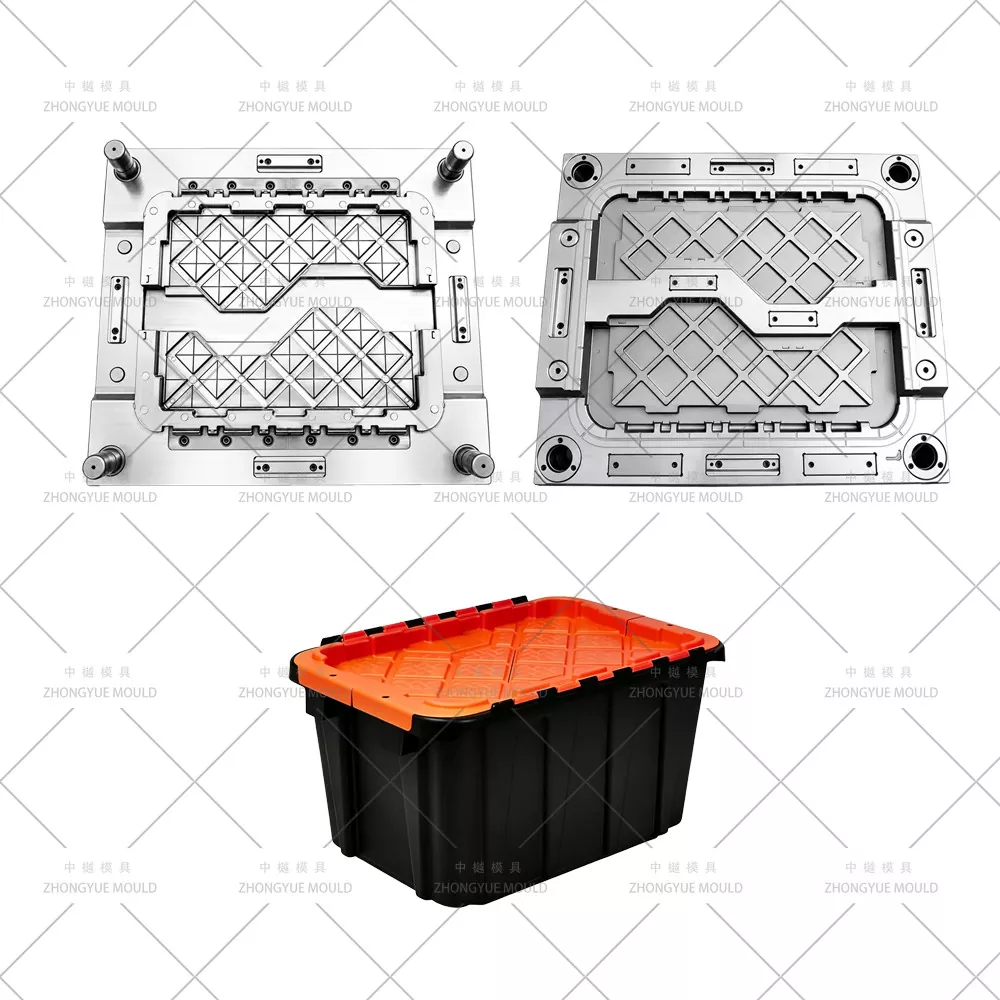

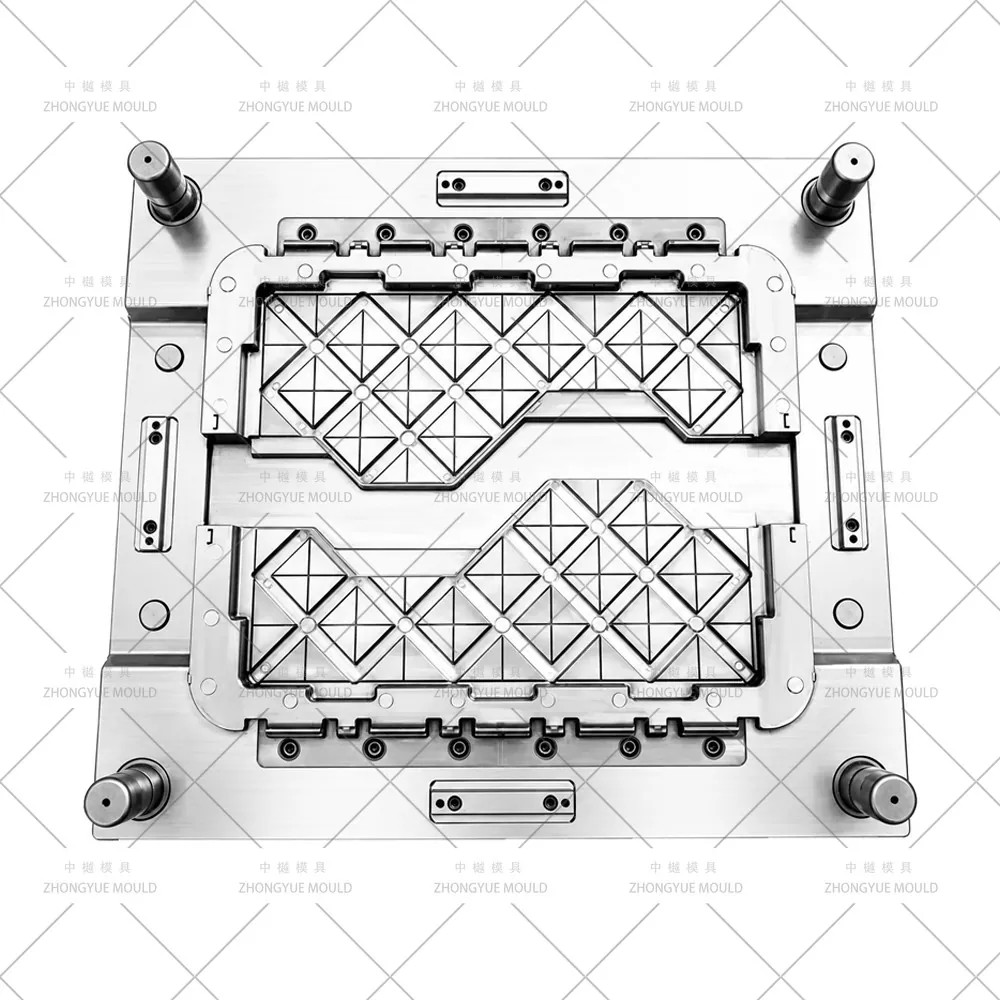

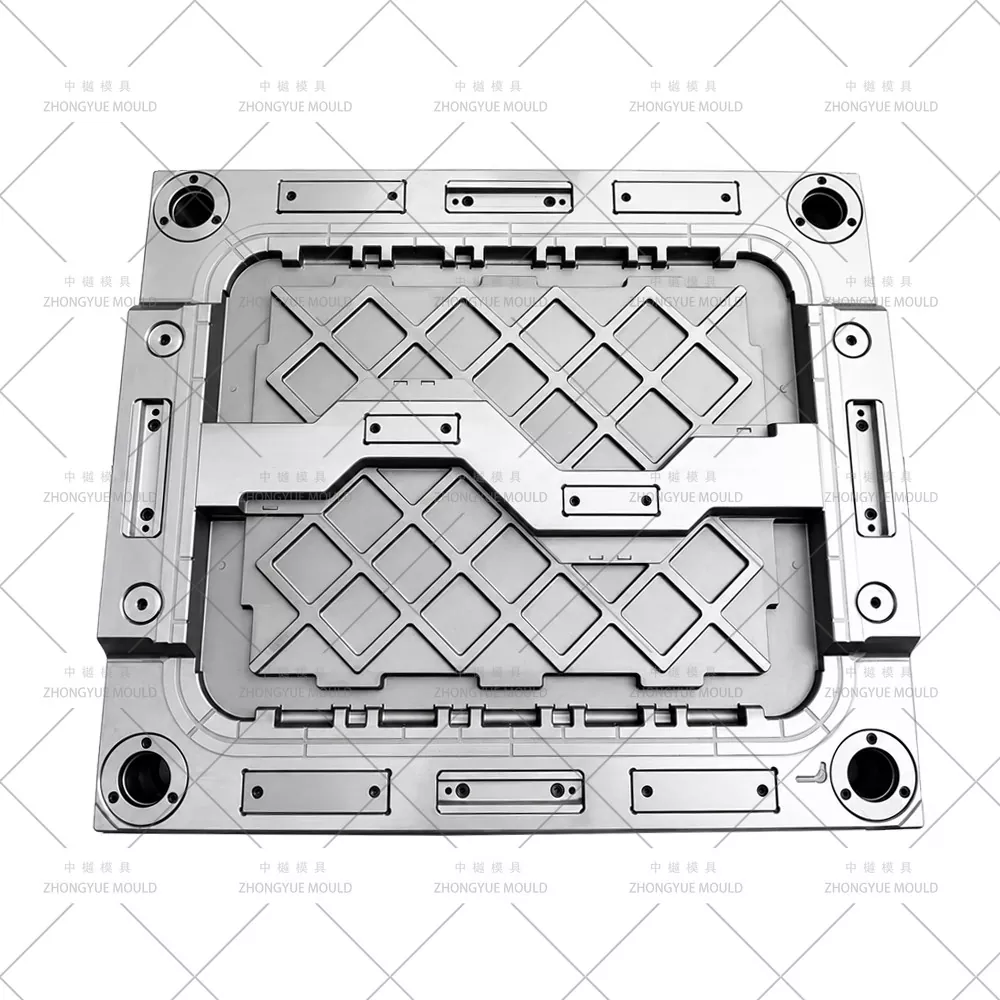

Insert Exchange Form Base Design

Masterbas LKM/DME C-plåt + stödplatta bearbetad för styrda insatskassetter (hålrum & kärninsatser) placerade med Ø20–25 mm pluggstift, fastklämda med hylsskruvar. Indexerad repeterbarhet ≤0,03 mm. Utbytesset tillgängliga: 21L (400×300 fotavtryck) & 46L (600×400 fotavtryck). Valfria 56L/67L djupdragna kärninsatscitattecken.

Integral PP Living Hinge — Web Thinning & Moderate BeCu Cooling

Kavitetsgångjärnsbana lokalt förtunnad till 0,25–0,4 mm (typ. 0,3 mm för PP MFR 8–12) med R0,15–0,25 mm blandningsradier, polerad SPI A2/B1. BeCu-insatsen vid gångjärnszonen löper ΔT 5–6℃ (moderat flöde — INTE överkylt!) för att bibehålla PP molekylär orientering och vikningshållfasthet (50 000+ öppna/stäng-cykler). Gångjärnsinsatsen är utbytbar bultad block från delningsytan.

Nesting Taper & 10-High Interference DFM

Sidoväggsdrag 1,5–3°/sida (ID & OD samma avsmalning för att hålla väggen konstant när den är kapslad). Vi simulerar 10 kapslade tömningar i 3D → verifiera minsta spelrum ≥2 mm (rec. ≥1,5 mm) mellan kapslade vägg- och basklackar/ribbor. Målhöjd: 75–90 mm (21L–67L intervall) = 60–75 % volymminskning.

Antimikrobiell / ESD PP ventilation (porösa stålinsatser)

För Ag⁺/ZnO antimikrobiell eller kolladdad ESD PP: sintrade porösa stålventilinsatser (10–20 μm por) vid den sista fyllningszonen (lockkrona och djupkärnas skuldra) + 0,01–0,015 mm avskiljningslinjeventiler → förhindrar tillförsel av brännmärken. Ventilationsinsatser tillgängliga från formens utsida för rengöring/byte.

Color-Masterbatch Flow & Streak Prevention DFM

Grinden placerad på lockets inre fläns eller lådans övre innerfläns — spår dold från utsidan; flödeslängd balanserad per kavitet. Vi kör Moldflow filler + dye-trace simulering för att bekräfta att det inte finns någon svets-/sammanfogningslinje på den synliga ytan på lockets övre del; råd om MB-sänkningshastighet (1–2%) och skruvåterställningsvarv/min för att undvika spridning/ränder på stora satinbehandlade lägenheter.

Toppflänsens planhet ±0,2 mm & stack-läppens ingreppskontroll

Toppfläns bearbetad till planhet ±0,2 mm; staplingsläppsurtaget fäster locket på lådan nedanför (när den är fullstaplad). DFM verifierar stack-lip djup kontra lock-datum för att förhindra gungning på 5-högt belastad stack per Euro ALC-referens (statisk belastning 100 kg, dynamisk 25 kg — väv 3/14).

Sabotageögla & 4-sidig etikettförsänkning

Ingjutna Ø4–5 mm genomgående hål (öglor) för engångssäkerhetstätningar; försänkta 80×40 mm etikettskyltar (4 sidor, drag ≥2°, filé R0,5 mm) för självhäftande/screentryckta etiketter — ingen extra verktygskostnad om inte anpassad storlek.

Dold undergrind på lock/Bx övre innerfläns

Ø1,2–1,8 mm ubåtsportsax ren på inre osynlig fläns; Glid ALDRIG genom gångjärnsbanan (svag orientering och risk för brännskador). Kalllöpare Y-gren per insats eller hot-tip (YUDO/SYNVENTIVE 1-spets) tillval.

BeCu Bottom-Radius + Central baffelkylning

Kärna: Ø10–12 mm baffel; Kavitets bottenradie: BeCu insats; Gångjärnszon: separat BeCu-insats med modererad ΔT. 2–3 isolerade kretsar; ΔT inlopp–utlopp ≤4℃ (kärna), 5–6℃ (gångjärnszon OK).

Tillämpningar av Insert-Exchange Nesting ALC (21L & 46L/56L/67L)

Vår tillverknings- och valideringsprocess (Insert Exchange Nesting ALC-form)

Kapsling + MB Flow + AM-Vent DFM Review — Analysera vägg (1,8–2,8 mm), gångjärnsbana 0,25–0,4 mm med radier, kapsling avsmalnande 1,5–3°/sida, färg-MB nedsänkning & portplacering för att undvika svetslinjer på lockets topp. Simulera 10-hög bointerferens (≥2 mm spelrum) och fyllningsflöde med färgspår. För AM/ESD PP: ange porösa ventilationsplatser. Gratis DFM-rapport.

Master Base & Insert Cassette Machining — CNC grov/finish hålrum & kärnskär till ±0,02 mm; handpassad BeCu gångjärnsinsats med termisk kontaktkontroll; maskinetikett-plack fördjupningar & manipuleringsöglor; porösa ventilinsatser installerade och flödestestade med luft.

Montering & T1-prov (båda skärsatserna) — Kör på egen maskin med specificerad PP (MFR enligt dina specifikationer). Producera prover från både 21L och 46L insatser (swaptid registrerad). Kontroll: gångjärnsvikningstest (manuellt/mek 50k+ mål), kapslad höjd (mål ≤80 mm för 46L), toppfläns planhet ±0,2 mm, grind-vestige kvalitet. Leverera testvideo + prover + CMM-rapport.

Korrigering & slutgiltigt godkännande — Justera kylflöde/ventilering vid behov; ship master bas + insatskassetter i separata märkta gasningsfria lådor med formmanual, reservdelar (ejektorstift, BeCu gångjärnsinsats finns som förbrukningsmaterial, porösa ventilationsreservdelar).

Support efter försäljning — 1 års garanti (icke-konstnärlig), gratis reservdelar, fjärrstyrning för insatsbytesprocedur & BeCu/ventilersättning.

Varför välja ZHONGYUE MÖJEL för din Insert Exchange Nesting ALC-form?

Insert Exchange & Multi-Size Euro ALC Experience — Vi har byggt gemensamma basformar för 21L(400×300)+46L(600×400) kapslingar med utbytbara hålrum/kärnkassetter – sparar dig 30–40 % jämfört med två fulla formar.

Avancerad DFM: Nesting Interference + MB Flow + AM/ESD Vent Planning — Vi simulerar 10-höga bon, förhindrar färg-masterbatch-flödesränder och specificerar porösa stålventiler för antimikrobiell/kolfylld PP före stålsnitt.

Utbytbar BeCu-gångjärnsinsats (bult-på från avskiljande yta) — Sliten gångjärnspoleringszon byts ut på några minuter utan att håligheten avskalas; förlänger formens livslängd ekonomiskt.

Strikt kvalitetskontroll och genomskinliga framsteg — Veckovisa bearbetningsfoton, T1-prover från båda skärseten, gångjärnsvikningstest och verifiering av kapslad höjd före leverans.

Exporterfarenhet — Formar skickas till Europa (EN 840 footprint-diskussion), Nord- och Sydamerika, SEA, Mellanöstern.

1 års garanti + extra BeCu gångjärnsinsatser / porösa ventilinsatser tillgängliga

Vanliga frågor — Kapslingsbar stapelbar låda med påsatt lock (insatsbyte) form

F: Vad är ett Insert Exchange Mold System och varför ska jag använda det?

S: En kraftig formbas + utbytbara hålrum/kärninsatskassetter för olika storlekar (t.ex. 21L 400×300 mm & 46L 600×400 mm). Du betalar för en bas + två insatssatser istället för två kompletta formar — sparar ~30–40 % CAPEX. Byt om ~30–45 min genom att lossa klämskruvarna och byta pluggplacerade insatser.

F: Kan du köra Anti-Microbial PP (silver/zinkjon masterbatch) eller ESD PP?

A: Ja. Dessa tillsatser kan orsaka brännmärken om de inte ventileras ordentligt. Vi designar ventilinsatser i sintrade porösa stål vid sista fyllningszoner + djupare avskiljningslinjeventiler → förhindrar spridning/bränning. Vi kommer att notera ventilrengöringsintervallet i formmanualen.

F: Hur förhindrar du färgstreck på stora plana lockytor?

S: Vi kör Moldflow filler + dye-trace-simulering enligt din färgförrådssats (1–2 % typ.). Porten är placerad på inre fläns (dold) med balanserad flödeslängd; vi verifierar att ingen svets-/mellanlinje visas på den synliga ytan på lockets övre del. Råd om skruvvarv och mottryck tillhandahålls också.

F: Vilken PP MFR rekommenderar du för bästa gångjärnslivslängd i denna form?

A: MFR 8–12 g/10 min (sampolymer PP) för integrerat gångjärn — bibehåller vikhållfasthet (50 000+ cykler) utan vita spänningssprickor. MFR 12–18 är användbar men gångjärnens livslängd minskar; MFR >20 rekommenderas inte för gångjärnszon.

F: Vad behöver du för en offert?

A: 2D-ritning (PDF/DWG) + 3D-modell (STP/IGS/X_T) av VARJE storlek du vill ha (t.ex. 21L + 46L) ELLER tydliga foton med nedtoning (ytter/inre L×B×H, väggtjocklek, kapslad höjd om känd, gångjärnswebbspecifikation om någon). Berätta för oss PP-kvalitet (MFR), årsvolym, färg-MB % och om antimikrobiell/ESD-version behövs.

Begär en offert för din staplingsbara förvaringslåda med påsatt lock (insatsbytessystem)

Skicka dina inbyggda ALC 2D/3D-ritningar (för varje storlek — t.ex. 21L 400×300 & 46L 600×400) och projektkrav (PP MFR, färg-MB %, antimikrobiell/ESD ja/nej). ZHONGYUE MOLD kommer att tillhandahålla en gratis Nesting-Interference + MB-Flow + AM/ESD Vent DFM-rapport + formell offert inom 24–48 arbetstimmar.

Kontakta oss nu för att starta ditt Insert Exchange Euro-Size Nestable Attached-Lid Container / Nesting Stapelbar Tote Injection Mold-projekt!
