Mjölklåda i plast med flera hålrum

Mjölklåda i plast med flera hålrum – höghastighetstillverkning för mejeribackar.
Ventilförsedd varmlöpare
BeCu kylning, precisionsstål (HDPE/PP)
Cykeltid: 32–45s
Från ZHONGYUE MOULD. OEM/ODM. Begär DFM, MOQ, ledtid och prislista. Skicka RFQ för en offert idag!

Skicka förfrågan

Produktbeskrivning

Mjölkkratsform av plast med flera håligheter – High-Speed Dairy Turnover Box Injection Mould från ZHONGYUE MOLD

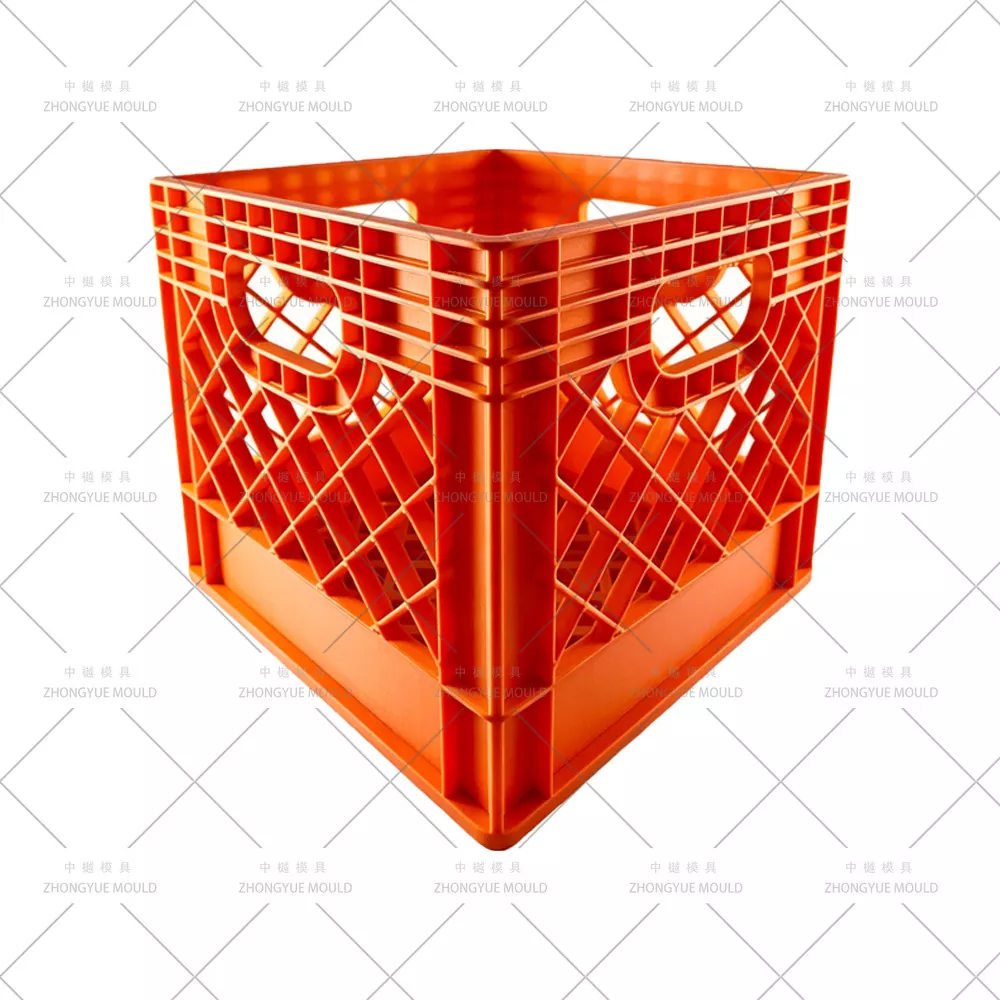

Mjölklådor (mejeriomsättningslådor) bär glas- eller PET-flaskor genom fyllning, leverans, tvättning och returer. För att producera dem i stor skala krävs en Mjölklåda av plast med flera hålrum – 2-håligheter eller mer – som håller länge, cyklar snabbt och gör rena delar. Svetslinor och instängd luft i handtagsområdet är vanliga problem.

ZHONGYUE MOLD har byggt hundratals omsättningsformar för lådor – mjölk, cola, öl, hopfällbara väskor. Våra mjölkbacksformar fokuserar på tre saker: lång livslängd, höghastighetscykling och korrekt avluftning. Din linje går lönsamt för miljontals skott.

Specifikationer för plastbackform:

Lådstorlekar	Lådmaterial		Typer av lådor
539X289X356 mm 532X354X290 mm 540X360X290 mm 400X300X155 mm 500X300X167 mm 400X300X255 mm 490X300X167 mm 500X360X190 mm	Högdensitetspolyeten (HDPE Polypropen (PP) Återvunnen plast		Omsättningslåda Matlåda i plast Grönsakslåda i plast Flasklåda i plast Mjölklåda i plast Fällbar låda Stablingsbar förvaringslåda
Formens namn		Mjölklåda i plast med flera hålrum
Formmaterial		P20,2738,718H,NAK80,2316,S136,H13, etc
Formbas		Egentillverkad,LKM,DME,ASSAB
Hålighet		Singel/multi
Löpare		Kalllöpare och varmlöpare
Hot Runner Brand		Mästare, HUSKY, YUDO, etc.
Degsin programvara		UG:Aoto CAD och så vidare
Mögelliv		50-100 miljoner skott/ 5-6 år, Även om 10 år vid bra underhåll
T1 tid		45-60 dagar
Plastmaterial		PP ABS
Porttyp		Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, etc.
Ytbehandling av mögel		EDM, textur, högblank polering
Kvalitetssystem		ISO9001
HS-kod		8480719090
Ursprung		Huangyan Zhejiang Kina
Paket		Träfodral
Formmaterial		Hårdhet		Mögelliv
P20		HRC 28-33		>300 000 skott
718		HRC 33-36		>500 000 skott
H13		HRC >43		>800 000 skott
2344		HRC >48		>800 000 skott
S136		HRC 48-52		>1 000 000 skott

Få ditt nästa plastlådaprojekt att bli ljusare!

① Hur ZHONGYUE bygger en LÅNG LIVS LÅNG LIVSLÄNGD Multi-Cavity Crate Form

Korrekt stålval för formbas och kärna/hålrum

För gjutformar med flera hålrum (särskilt 2×2 eller 4-hålrumslayouter) specificerar vi förhärdat formbasstål med HRC ≥ 33 för att motstå avböjning under höga klämkrafter. Alternativ för kärna och kavitet:

P20 (HRC 28–33): Kostnadseffektivt för medelstora körningar

718H / 2738 (HRC 33–38): Rekommenderas för produktion med flera kaviteter

H13 (släckt och härdat, HRC 44–48) eller S136: För 2M+ skottlivslängd, speciellt när man kör omslipad/återvunnen HDPE

Kontrollerad värmebehandling och hårdhet

Varje stålkomponent får noggrant kontrollerad härdning/härdning. Håligheten och kärnans hårdhet är balanserad - tillräckligt hård för slitstyrka men inte överhärdad för att undvika sprödhet och mikrosprickor under termisk cykling.

Precisionsbearbetade styr- och flyttsystem

Alla styrpelare, bussningar, vinkelstift och glidskenor är CNC/slipade till ±0,01 mm tolerans. Handpassning eller filbearbetning på rörliga delar är strängt förbjudet – detta säkerställer smidig, repeterbar multi-miljoncykeldrift utan för tidigt anfall.

Återvunnet materialskydd (valfritt)

Om din process använder återvunnen PP/HDPE (engångs- eller blandade lådor) som innehåller små metallfragment eller grus:

Vi utformar överväganden om filtrerade matningszoner och rekommenderar extra härdade kavitetsinsatser (nitrid eller DLC-belagda) för att motstå nötning från inbäddade partiklar.

Strategisk baffel/kantdesign hjälper till att förhindra att föroreningar bäddas in i kavitetsytor.

② Höghastighetsprestanda – konstruerad för korta cykeltider

Optimerat påfyllningssystem – Ventil-gated Hot Runner

Hållbara mjölklådor är vanligtvis gjutna av HDPE med låg MFR (MFI = 4–6 g/10 min), som har högre viskositet. Våra mjölkkratformar med flera hålrum använder balanserade H-typ varma grenrör med ventilportar (YUDO / Synventive / Anole-kompatibla) för att:

Säkerställ samtidig, tryckbalanserad fyllning över alla hålrum

Minimera tvekan om flöde och minska sikten på svetslinjen i handtagszoner

Eliminera kallt avfall → snabbare cykler och lägre materialkostnad

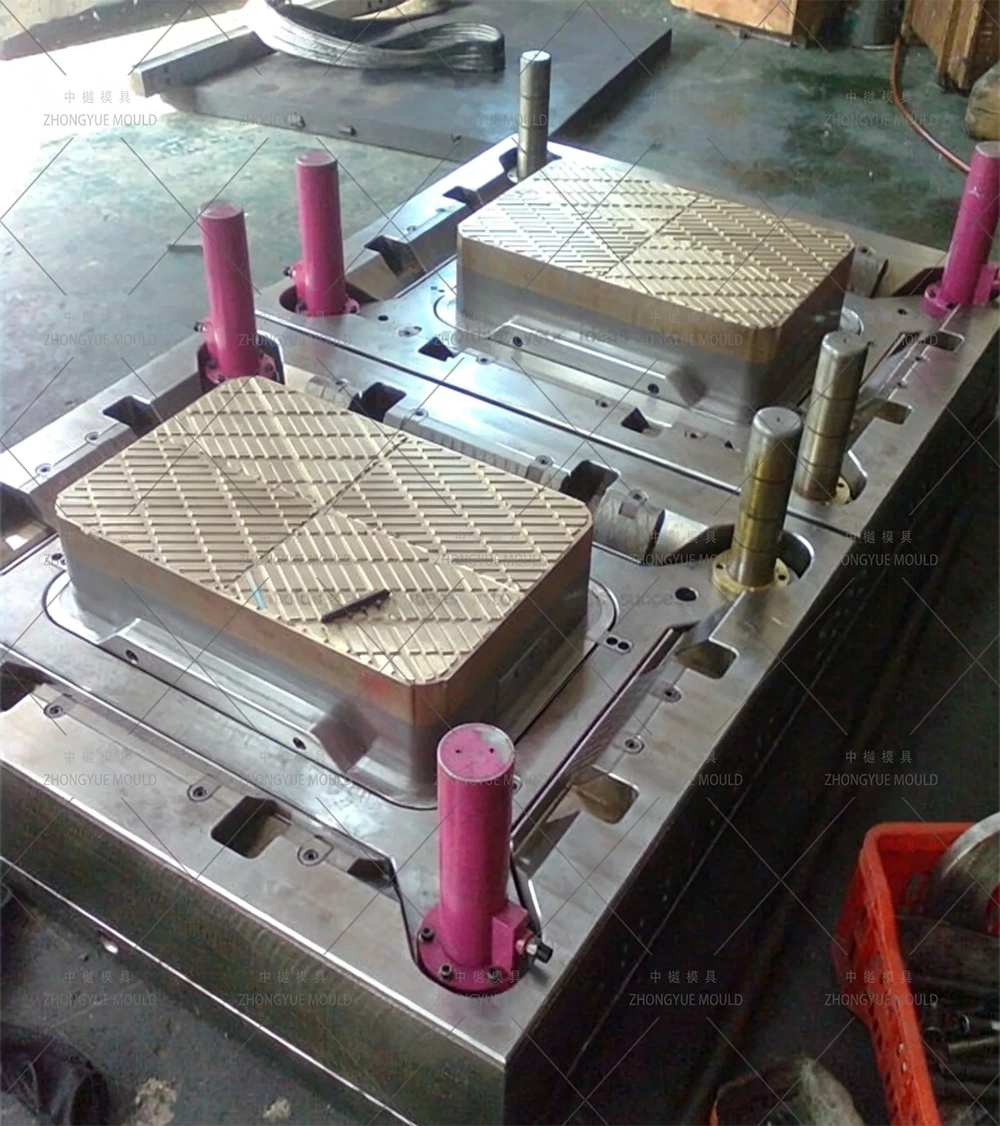

Överlägsen kylning med Mould-Max / BeCu-insatser

Kylning dominerar 60%+ av formningscykeln. För högpresterande lådformar:

Mold-Max (berylliumkopparlegering)-insatser placeras vid tjocka ribbor, handtagsbaser och nedre hörn - områden som är utsatta för hot spots.

Kylkanaler följer Moldflow-optimerade layouter med parallell vattendirigering för att hålla ΔT < 3–5°C mellan kaviteterna.

Resultat: Typisk cykeltid 32–45 sekunder för standardmjölkbackar (ännu snabbare på stackformar).

För engångsbackar/lådor med härdat stålkärnor, implementerar vi fortfarande hela perimeterkylkretsar med bafflar/bubblare för optimal värmeutvinning.

Synkroniserad utkastning för snabbare cykling

Våra gjutformar med flera hålrum kan utrustas med en mekanisk tidig utstötningslänk som börjar rörelse av ejektorplattan under formöppning, eller så kan du beordra din insprutningsmaskin att köra samtidigt öppna + utmatningshydrauliska åtgärder. Detta rakar 1–2 sekunder per skott – avgörande i mejerier med stora volymer.

Fyrsidigt manövrerade slider (hydrauliska cylindrar + vinkellyftare) handtag underskurna handtag och sidoribbor med mikronexakt styrning för att förhindra blixt- eller dragmärken.

Maskinrekommendation

Vi rekommenderar en höghastighetsformsprutningsmaskin med skruvvarvtal ≥ 350 och en ackumulatorassisterad injektionsenhet för snabb högtrycksfyllning av låg-MFI HDPE—nödvändigt för lådor med flera kaviteter för att undvika korta skott och överdriven packningstid.

③ Ventilering av handtagsområde – avgörande för lådans styrka

Bärhandtaget är den högsta stresszonen när en full mjölklåda lyfts. Om luft fångas här → ofullständig smält-/svetslinje → för tidig sprickinitiering.

ZHONGYUES lösning:

Dedikerade avgasspår (0,01–0,02 mm djup) längs skiljelinjer vid handtagets extremiteter

Ventilationsinsatser / porösa avluftningspluggar av stål vid sista påfyllningslägen i djupa handtagsurtag

Formflödesanalys för att verifiera luftfällans placering före stålskärning

Detta eliminerar synliga stickade linjer i handtaget och minskar dramatiskt skadeanspråk på handtagsbrott på fältet.

④ Stapelbar & varumärkesanpassningsbar mjölklådadesign

Positiva staplingsförreglingar: Maskinbearbetad till ±0,1 mm så att hela lådor låses säkert; tomma lådor häckar tätt (retur fraktbesparing ~60%).

Matkontaktsäker yta: Högpolerad hålighetsfinish kompatibel med livsmedelsklassad HDPE/PP – lätt att tvätta, motstår bakteriell vidhäftning.

Anpassat varumärke: präglade/präglade mejerilogotyper, QR-/streckkodszoner, RFID-taggfickor, serienummerhål – allt integrerat i kavitetsdesign.

Euro-Standard-kompatibel: Valfritt 600×400 mm eller 400×300 mm fotavtryck enligt din regionala mejerilogistik.

Varför ZHONGYUE-MÖGEL för ditt Mjölkkratsformprojekt?

Beprövad erfarenhet av flera håligheter – Vi har levererat 2-håls- och 4-hålsformar (inklusive stackformar) till mejeri- och dryckesprocessorer över hela världen, med dokumenterade cykeltider så låga som 32–42 sekunder.

Full DFM & Moldflow Service – Innan vi skär stål tillhandahåller vi fyllningsanalys, kylningssimulering och förutsägelse av skevhet.

Transparent QC – Inspektionsrapporter pågående + T0/T1 testvideo och exempel på dimensionsrapport före leverans.

Kompletta reservdelar och support – Full uppsättning slitdelar, underhållsmanual och fjärrfelsökning.

Starta din Multi-Cavity Milk Crate Form idag

Oavsett om du behöver en pilotform med en hålighet eller en högeffektsform med 4 hålrum/stapel för mejeribackar, levererar Zhongyue Mould verktyg konstruerade för lång livslängd, hastighet och integritet för lådorna.
