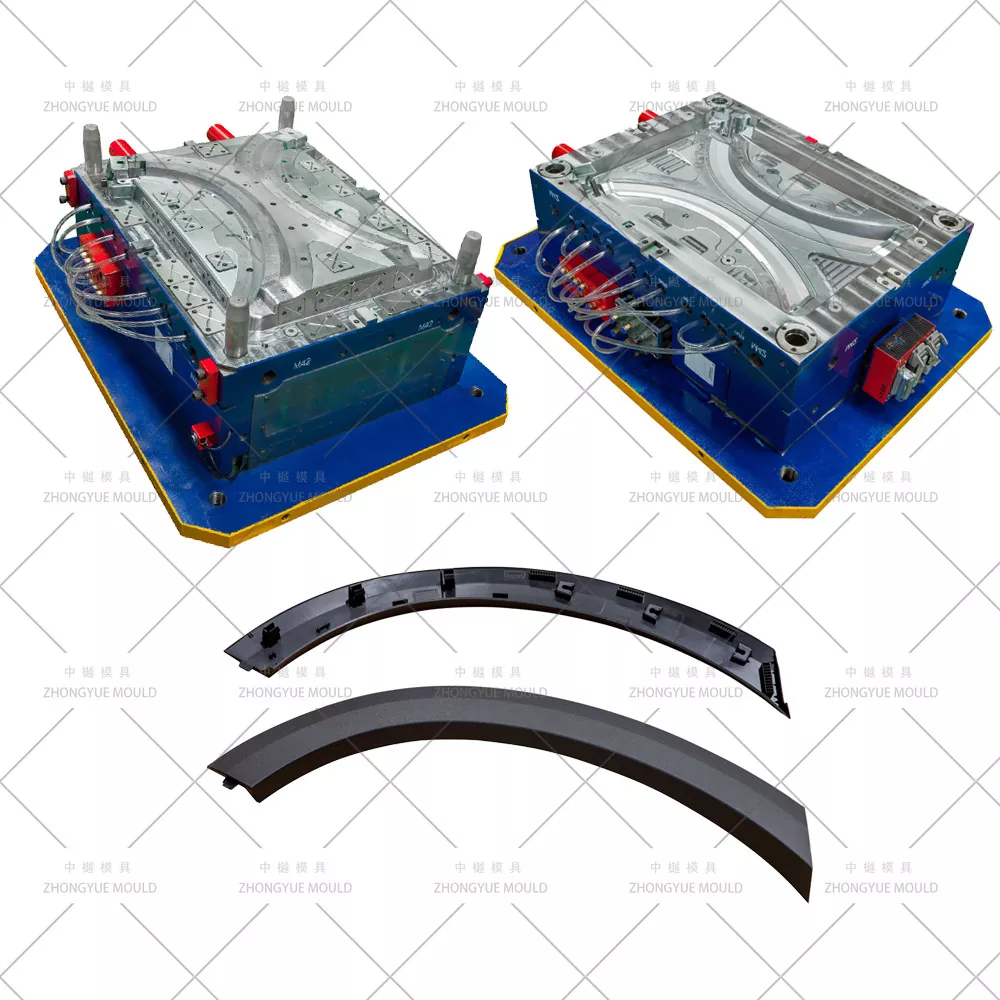

Automotive Bakskärm Flare Mold

Bakskärmsbåge för bilar – Anpassad bakhjulsbåge för bil/bakskärm för insprutningsform för ögonbryn

ZHONGYUE MOLD är en erfaren kinesisk tillverkare av formsprutningsformar som levererar bakskärmar för bakskärmar/bakskärmar för bakskärmar (Rear Fender Eyebrow Molds) till globala leverantörer av Tier-1-bildelar, OEM:er och off-road-eftermarknaden. Bakskärmsflänsar är vanligtvis gjutna i svart TPO eller PP+EPDM-T20 med kraftig matt ådring (VDI 30–42), eller i ABS/PC+ABS primer redo för målning i kroppsfärg. Till skillnad från de främre blossarna har de bakre blossarna vanligtvis inga sidolägen för blinkersljus, men de kan kräva ett urtag i bränslepåfyllningshalsen (vissa sedan/coupé-modeller) och måste bibehålla exakt mellanrum/i nivå med den bakre stötfångaren, bakdörren/kvartspanelen och bakre inre hjulhusfoder. Våra formar har djupdragningssystem, dolda ubåtsportar på baksidan, balanserad kylning för böjda paneler och robust clip-boss-formation.

Från OE smala bakskärmar, bredkroppsbackar bakskärmar (SUV/Pickup-offroad-kit) till bakskärmsögonbryn/valvtrimningar, vi tillhandahåller fullständig DFM-granskning och Moldflow-simulering innan stålskärning.

Specifikationer för Fender Flare Mould i plast:

Gör ditt nästa Plastic Fender Flare Mould-projekt ljusare!

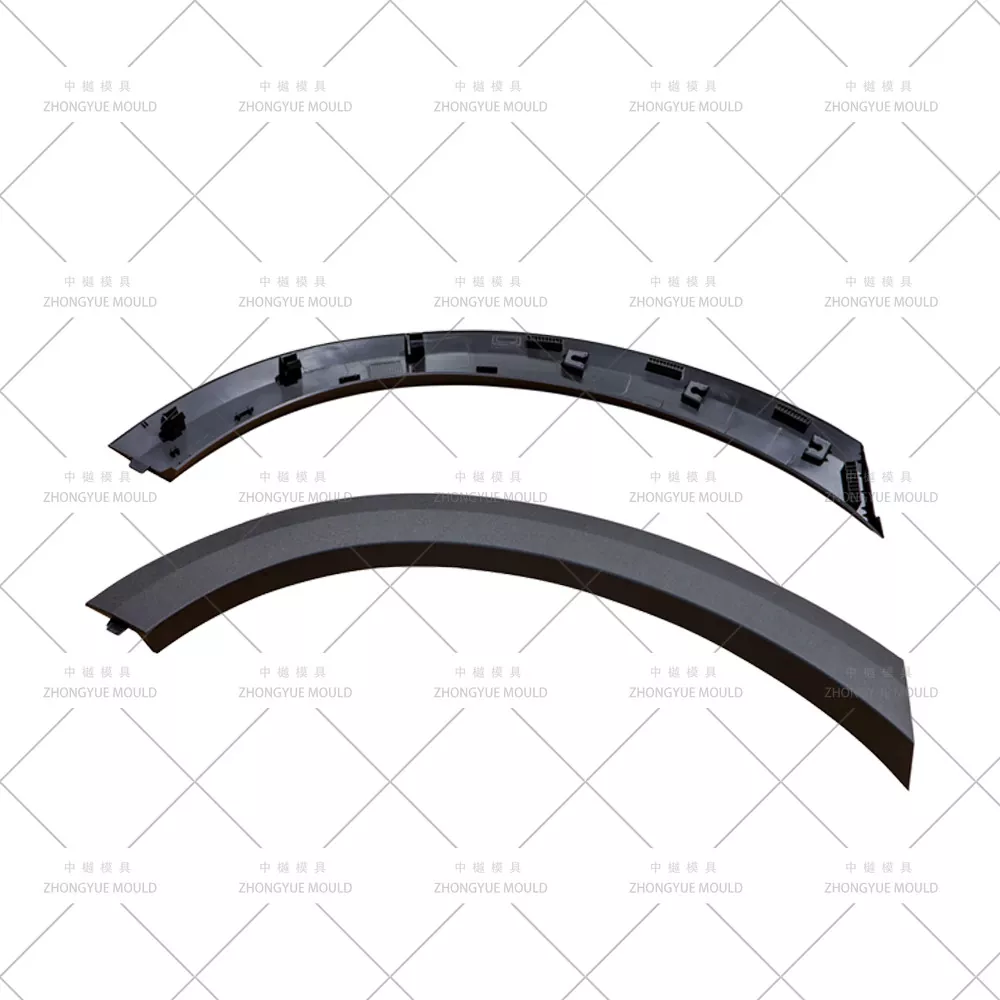

Typiska bakskärmsflare / bakhjulsbrynsdelar vi verktyg

Viktiga formtekniska höjdpunkter för bakskärmsutsvängningsformar

Deep-Draw Curved Panel Ejection & Warp Control— Strippstång, ejektorblocksarrayer eller tidig utmatning med guidad retur; Deep-baffle + BeCu-skär håller ΔT ≤ 3–4℃, vilket minimerar ändvarp vid bakhjulsöppningens öppna bakkant.

Mattkornad yttre yta (TPO/PP)— Cavity VDI 30–42 eller MT-110xx läder/pebble grain (Mold-Tech, YS) direkt etsad; kärna sidan satin; logotyp/artikelnummer via utbytbar insats.

Krympkompensation för polyolefiner— TPO-krympning ~1,2–1,8 %; PP+EPDM-T20 ~1,0–1,5 %(MD)/1,2–1,8 %(TD); Formflödeskontrollerad hålighetsdimensionering.

Dold grind på osynlig baksida— Ubåtsport (latent) eller kant/fläktgrind på inre fläns/baksida; öppen eller sekventiell ventilport varmlöpare som tillval för OE-linjer med stora volymer.

Clip / Snap-fit ​​Boss & (valfritt) bränslefördjupning— Slider med vinklade stift eller enkla lyftare för klämmor. lokal avlastning för bränslepåfyllningshalsen på tillämpliga karosstyper; ejektorstift placerade för att undvika markering av synlig yta.

1+1 spegelrumsalternativ (L+R bakre flare)— Balanserad löpare/hot-drop-design med lika fyllningstid; fördubblar utgången för symmetriska bakre reflexer.

Vår formtillverknings- och valideringsprocess

Projekt Kick-off & DFM Review— Kontrollera djupgående (≥1,5° på TPO/PP), väggtjocklek (typiskt 2,0–3,0 mm), bränslepåfyllningsavstånd (om någon), klämmans utformning, mellanrum/spolningsdatum till bakre stötfångare & kvartspanel; föreslå förbättringar.

Mögelflödessimulering (Moldflow)— Fyllningsmönster, svetslinjeposition (skjuts till dold fläns/baksida), klämkraft, kylningslikformighet och förutspådd varp för böjd bakpanel.

Godkännande av 3D-formdesign— Full montering med kyllayout, löparbalansering (för 1+1), glid-/lyftdetalj för clipsfördjupning, texturzondefinition.

Precisionsbearbetning— Höghastighets CNC grov/finish, djuphålsborrning för kylning, EDM för fina detaljer och texturgravering.

T1 Trial & Correction— Kör på egen maskin; tillhandahålla testvideo + CMM-dimensionell rapport + provdelar för godkännande.

Slutlig förpackning och leverans— Gasfritt fodral, bruksanvisning för formen, reservdelslista, värmebehandling och stålcertifikat.

Varför välja ZHONGYUE-FORM för din bakskärmsutslagsform?

Erfarenhet av exteriörform för fordon— Stötfångare, stänkskärm, galler, dörrpanel och stänkskärmar (fram/bak) byggda internt

Intern DFM & Moldflow-rapport— Identifiera fyllnings-/varp-/sänkrisker och optimera före stålskärning; kontrollera bakre stötfångaravstånd/spolpassning

Flexibla löparlösningar— Kalllöpare eller varma löpare (YUDO/SYNVENTIVE/Mold-Master); 1+1 spegelrumsdesignupplevelse

Strikt kvalitetskontroll och transparenta framsteg— Veckovisa bearbetningsfoton, CMM-inspektion, T1-provgodkännande

Exportera erfarenhet— Formar skickas till Europa, Nordamerika, Sydamerika, Sydostasien

1-års garanti på mögel + reservdelar

Vanliga frågor

F: Vad är skillnaden mellan bak- och framskärmsflareformar?

S: Bakre signallampor har vanligtvis ingen sidoavstängning för blinkers eller parkeringssensorficka, men kan behöva fritt utrymme för bränslepåfyllningshalsen på vissa modeller. Gap/flush matchning görs till bakre stötfångare & bakdörr/kvartspanel istället för strålkastare. Annars liknar formstrukturen (djupdragning, korn, klämmor, 1+1-alternativ).

F: Kan du göra Left & Right Rear Fender Flare-formar - eller ett 1+1 spegelhålrum?

A: Ja. Vi designar enkelkavitets LH/RH-formar och 1+1-spegelhålrumsformar för att dubbla uteffekten per skott för symmetriska bakre flare.

F: Vilken ytstruktur/korn stöder du?

S: VDI 27–42 matt sten-/läderkorn (vanligtvis VDI 36 för TPO-reflexer), Mold-Tech / YS-mönster eller SPI A1/A2-högpolering för målningsbara ABS-versioner. Logotyp via utbytbar insats.

F: Vad behöver du för en offert?

S: 3D-delmodell (STP/IGS/X_T), målmaterial (TPO / PP+EPDM-T20 / ABS), årlig volym / kavitationspreferens (1×1 eller 1+1), din injektionsmaskins platta data, ytstruktur och eventuellt spaltspecifikation för matchande del.

Begär en offert för din bakskärm för bilar

Skicka din bakskärms 3D-modell (STEP/IGS/X_T) och projektkrav. ZHONGYUE MOLD kommer att tillhandahålla en gratis DFM-rapport + formflödessammanfattning + formell offert inom 24–48 arbetstimmar.

Kontakta oss nu för att starta ditt projekt för sprutformsprutning av bil bakhjulsbåge / Fender ögonbryn!
